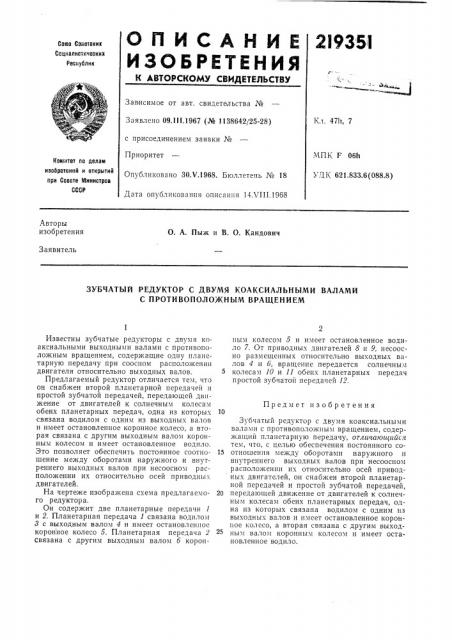

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2I935I

Союз Советских

Социалистических республик.:-ьа ) Зависимое от авт. свидетельства №

Кл. 47h, 7

Заявлено 09.111.1967 (№ 1138642/25-28) с присоединением заявки №

Приоритет

Опубликовано ЗОХ.1968. Бюллетень № 18

Дата опубликования описания 14Х111.1968

МПК F 06h

УДК 621.833.6(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

О. А. Пыж и В. О. Кандович

Заявитель

ЗУБЧАТЫЙ РЕДУКТОР С ДВУМЯ КОАКСИАЛЬНЫМИ ВАЛАМИ

С ПРОТИВОПОЛОЖНЫМ ВРАЩЕНИЕМ

Предмет изобретения

Известны зубчатые редукторы с двумя коаксиальными выходными валами с противоположным вращением, содержащие одну планетарную передачу при соосном расположении двигателя относительно выходных валов.

Предлагаемый редуктор отличается тем, что он снабжен второй планетарной передачей и простой зубчатой передачей, передающей движение от двигателей к солнечным колесам обеих планетарных передач, одна из которых связана водилом с одним из выходных валов и имеет остановленное коронное колесо, а вторая связана с другим выходным валом коронным колесом и имеет остановленное водило.

Это позволяет обеспечить постоянное соотношение между оборотами наружного и внутреннего выходных валов при несоосном расположении их относительно осей приводных двигателей.

На чертеже изображена схема предлагаемого редуктора.

Он содержит две планетарные передачи 1 и 2. Планетарная передача 1 связана водилом

3 с выходным валом 4 и имеет останов eII«oe коронное колесо 5. Планетарная передача 2 связана с другим выходным валом б коронным колесом 5 и имеет остановленное води;Io 7. От приводных двигателей 8 и 9, несоосно размещенных относительно выходных валов 4 и б, вращение передается солнечным

5 колесам 10 и 11 обеих планетарных передач простой зубчатой передачей 12.

Зубчатый редуктор с двумя коаксиальными валами с противоположным вращением, содержащий планетарную передачу, отличающийся тем, что, с целью обеспечения постоянного со15 отношения между оборотами наружного и внутреннего выходных валов при несоосном расположении их относительно осей приводных двигателей, он снабжен второй планетарной передачей и простой зубчатой передачей, 20 передающей движение от двигателей к солнечным колесам обеих планетарных передач, одна из которых связана водилом с одним из выходных валов и имеет остановленное коронное колесо, а вторая связана с другим выходным валом коронным колесом и имеет остановленное водило, 11
