Мембранный патрон
Иллюстрации
Реферат

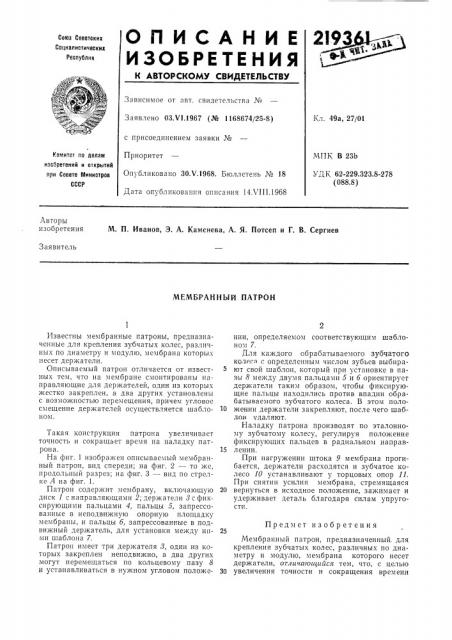

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Кл. 49а, 27/01
Заявлено 03.Ч1.1967 (№ 1168674/25-8) с присоединением заявки №
Ксктитет по делаю изобретений и открытий при Совете Министров
СССР
МПК В 23Ь
УДК 62-229.323.8-278 (088.8) Приоритет
Опубликовано ЗО.V.1968. Бюллетень № 18
Дата опубликования описания 14 VIII.1968
Авторы изобретения
М. П. Иванов, Э. А. Каменева, А. Я. Потсеп и Г. В. Сергиев
Заявитель
МЕМБРАННЫЙ ПАТРОН
Известны мембранные патроны, предназначенные для крепления зубчатых колес, различных по диаметру и модулю, мембрана которых несет держатели.
Описываемый патрон отличается от известных тем, что на мембране смонтированы направляющие для держателей, один из которых жестко закреплен, а два других установлены с возможностью перемещения, причем угловое смещение держателей осуществляется шаблоном.
Такая конструкция патрона увеличивает точность и сокращает время на наладку патрона.
На фиг. 1 изображен описываемый мембранный патрон, вид спереди; на фиг. 2 — то же, продольный разрез; на фиг. 3 — вид по стрелке А на фиг. 1.
Патрон содержит мембрану, включающую диск 1 с направляющими 2; держатели 8 с фиксирующими пальцами 4, пальцы 5, запрессованные в неподвижную опорную площадку мембраны, и пальцы б, запрессованные в подвижный держатель, для установки между ними шаблона 7.
Патрон имеет три держателя 8, один из которых закреплен неподвижно, а два других могут перемещаться по кольцевому пазу 8 и устанавливаться в нужном угловом положении, определяемом соответствующим шаблоном 7.
Для каждого обрабатываемого зубчатого колеса с определенным числом зубьев выбирают свой шаблон, который при установке в пазы 8 между двумя пальцами 5 и б ориентирует держатели таким образом, чтобы фиксирующие пальцы находились против впадин обрабатываемого зубчатого колеса. В этом поло10 женин держатели закрепляют, после чего шаблон даляют.
Наладку патрона производят по эталонному зубчатому колесу, регулируя положение фиксирующих пальцев в радиальном направ15 ленни.
При нагружении штока 9 мембрана прогибается, держатели расходятся и зубчатое ко7есо 10 устанавливают у торцовых опор 11.
При снятии усилия мембрана, стремящаяся
20 вернуться в исходное положение, зажимает и удерживает деталь благодаря силам упругости.
Предмет изобретения
Мембранный патрон, предназначенный. для крепления зубчатых колес, различных по диаметру и модулю, мембрана которого несет держатели, отличающийся тем, что, с целью
30 увеличения точности и сокращения времени
219361
1 Г 3 Рыг г
Риг. 3
Составитель Л. Шестова
Текред Л. Я. Левина
Редактор М. Б. Нанкин
Заказ 2154(9 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 на наладку патрона, на мембране смонтированы направляющие для держателей, один из которых жестко закреплен, а два других установлены с возможностью перемещения, причем угловое смещение держателей осуществляется шаблоном.
Коррекгоры: А, П. Васильева и И. Л. Кириллова
