Реферат



219419

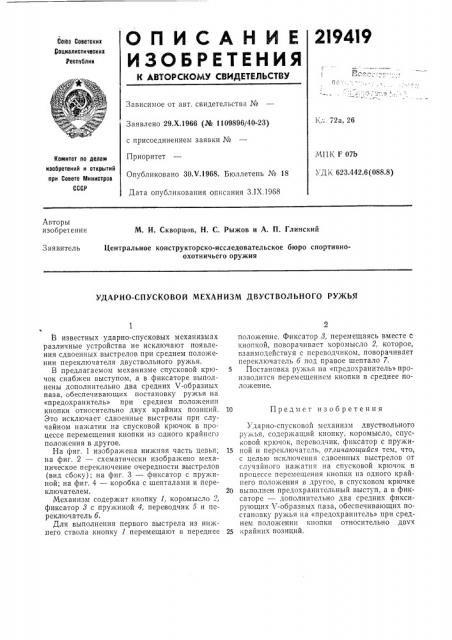

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соаэ Советских а оциалистических

Уесптблик

Зависимое от авт. свидетельства №

К;, 72а, 26

Заявлено 29.Х.1966 (1тл 1109896/40-23) с присоединением заявки ¹

Приоритет

Опубликовано ЗО.V.1968. Бюллетень ¹ 18

Дата опубликования описания З.IX.1958

МПК F 07b . giy 623.442.6(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

М. И. Скворцов, Н. С. Рыжов и А. П. Глинский

Заявитель

Центральное конструкторско-исследовательское бюро спортивноохотничьего оружия

УДАРНО-СПУСКОВОЙ МЕХАНИЗМ ДВУСТВОЛЪНОГО РУЖЪЯ

В известных ударно-спусковых механизмах различные устройства не исключают появления сдвоенных выстрелов при среднем положении переключателя двуствольного ружья.

В предлагаемом механизме спусковой крючок снабжен выступом, а в фиксаторе выполнены дополнительно два средних V-образных паза, обеспечивающих постановку ружья на

«предохранитель» при среднем положении кнопки относительно двух крайних позиций.

Это исключает сдвоенные выстрелы при случайном нажатии на спусковой крючок в процессе перемещения кнопки из одного крайнего положения в другое.

На фиг. 1 изображена нижняя часть цевья; на фиг. 2 — схематически изображено механическое переключение очередности выстрелов (вид сбоку); на фиг. 3 — фиксатор с пружиной; на фиг. 4 — коробка с шепталами и переключателем.

Механизм содержит кнопку 1, коромысло 2, фиксатор 8 с пружиной 4, переводчик 5 и переключатель б.

Для выполнения первого выстрела из нижнего ствола кнопку 1 перемещают в переднее положение. Фиксатор 8, перемещаясь вместе с кнопкой, поворачивает коромысло 2, которое, взаимодействуя с переводчиком, поворачивает переключатель б под правое шептало 7.

5 Постановка ружья на «предохранитель» производится перемещением кнопки в среднее положение.

10 Предмет изобретения

Ударно-спусковой механизм двуствольного ружья, содержащий кнопку, коромысло, спусковой крючок, переводчик, фиксатор с прунти15 ной и переключатель, отличающийся тем, что, с целью исключения сдвоенных выстрелов от случайного нажатия на спусковой крючок в процессе перемещения кнопки из одного крайнего положения в другое, в спусковом крючке

20 выполнен предохранительный выступ, а в фиксаторе — дополнительно два средних фиксирующих т -образных паза, обеспечивающих постановку ружья на «предохранитель» при среднем положении кнопки относительно двух

25 крайних позиций.
