Реферат



2)9452

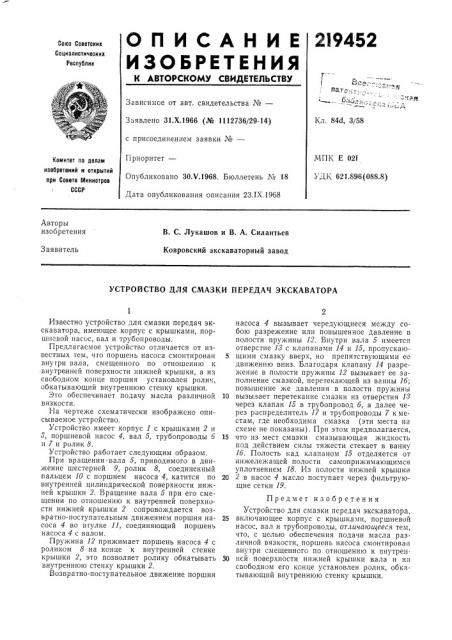

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимсе от авт. свидетельства ¹â€”

Заявлено 31.Х.1966 (№ 1112736/29-14) Кл. 84d, 3/58 с присоединением заявки №вЂ”

МПК Е 02f

УДК 621.896(088.8) Приоритет—

Опубликовано 30.Ч.1968. Бюллетень № 18

Дата опубликования описания 23.IX.1968

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. С. Лукашов и В. A. Силантьев

Ковровский экскаваторный завод

Заявитель

УСТРОЙСТВО ДЛЯ СМАЗКИ ПЕРЕДАЧ ЭКСКАВАТОРА

Известно устройство для смазки передач экскаватора, имеющее корпус с крышками, поршневой насос, вал и трубопроводы.

Предлагаемое устройство отличается от известных тем, что поршень насоса смонтирован внутри вала, смещенного по отношению к внутренней поверхности нижней крышки, а на свободном конце поршня установлен ролик, обкатывающий внутреннюю стенку крышки.

Это обеспечивает подачу масла различной вязкости.

Иа чертеже схематически изображено описываемое устройство.

Устройство имеет корпус 1 с крышками 2 и

8, поршневой насос 4, вал 5, трубопроводы б н 7 и ролик 8.

Устройство работает следующим образом.

При вращении-вала 5, приводимого в движение шестернсй 9, ролик 8, соединенный пальцем 10 с поршнем насоса 4, катится по внутренней цилиндрической поверхности нижней крышки 2. Вращение вала 5 при его смещении по отношению к внутренней поверхности нижней крышки 2 сопровождается возвратно-поступательным движением поршня насоса 4 во втулке 11, соединяющий поршень насоса 4 с валом.

Пружина !2 прижимает поршень насоса 4 с роликом 8 на конце к внутренней стенке крышки 2, это позволяет ролику обкатывать внутреннюю стенку крышки 2.

Возвратно-поступательное движение поршня насоса 4 вызывает чередующиеся между собою разрежение или повышенное давление в полости пружины 12. Внутри вала 5 имеется отверстие 18 с клапанами 14 и 15, пропускаю5 щими смазку вверх, но препятствующими ее движеншо вниз. Благодаря клапану 14 разрежение в полости пружины 12 вызывает ее заполнение смазкой, перетекающей из ванны 1б; повышение же давления в полости пружины

I0 вызывает перетекание смазки из отверстия 18 через клапан 15 в трубопровод б, а далее через распределитель 17 и трубопроводы 7 к ме стам, где необходима смазка (эти места на схеме не показаны) . При этом предполагается, 15 что из мест смазки смазывающая жидкость под действием силы тяжести стекает в ванну

1б. Полость над клапаном 15 отделяется от нижележащей полости самоприжимающимся уплотнением 18. Из полости нижней крышки

20 2 в насос 4 масло поступает через фильтрующие сетки 19.

Предмет изобретения

Устройство для смазки передач экскаватора, 25 включающее корпус с крышками, поршневой насос, вал и трубопроводы, отличающееся тем, что, с целью обеспечения подачи масла различной вязкости, поршень насоса смонтирован внутри смещенного по отношению к внутренЗО пей поверхности нижней крышки вала и на свободном его конце установлен ролик, обкатывающий внутреннюю стенку крышки.
