Способ эмульсионной полимеризации винилидеихлорида

Способ эмульсионной полимеризации винилидеихлорида

Иллюстрации

Показать все

Реферат



2I9475

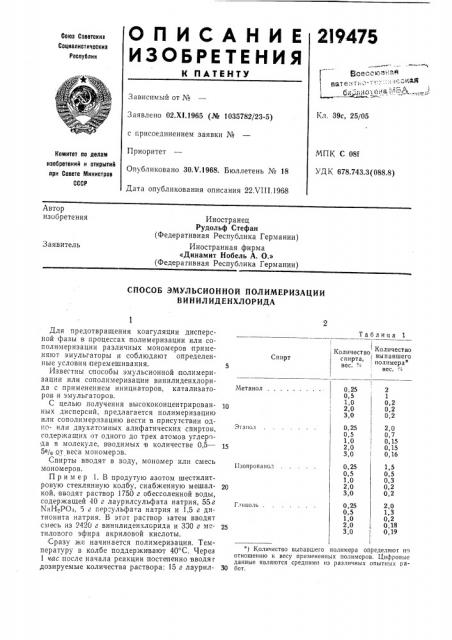

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от №

Кл. 39с, 25/05

Заявлено 02.Х!.1965 (№ 1035782/23-5) с присоединением заявки №

Приоритет

Опубликовано ЗО.Ч.1968, Бюллетень № 18

Дата опубликования описания 22 Ч111.1968

МПК С 081

УДK 678.743.3(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Иностранец

Рудольф Стефан (Федеративная Республика Германии) Иностранная фирма

«Динамит Нобель А. 0.» (Федерагивная Республика Германии) Заявитель

СПОСОБ ЭМУЛЬСИОННОЙ ПОЛИМЕРИЗАЦИИ

ВИНИЛИДЕНХЛОРИДА

Таблица 1

1 ( Количество спирта, 1 вес. ".з

Количество выпавшего полимера* вес.".в

Спирт

025 2

Метанол

0,5

1,0

2,0

3,0

0,2

0,2

0,2

0,25 2,0

0,5 0,7

Этзнол

10 015

2,0 0,15

3,0 0,16

0,25

0,5

1,0

2,0

3,0

1,5

0,5

0,3

0,2

0,2

Изопропаиол

0,25

0,5

1,0

2,0

3,0

2,0

1,3

0,2

0,18

0,19

Гликоль

Для предотвращения коагуляции дисперсной фазы в процессах полимеризации или сополимеризации различных мономеров применяют эмульгаторы и соблюдают определенные условия перемешивания.

Известны способы эмульсионной полимеризации или сополимеризации винилиденхлорида с применением инициаторов, катализатор ов и э му льга тор ов.

С целью получения высококонцентрированных дисперсий, предлагается полимеризацию или сополимеризацию вести в присутствии одно- или двухатомных алифатических спиртов, содержащих от одного до трех атомов углерода в молекуле, вводимых в количестве 0,5—

5% gT веса мономеров.

Спирты вводят в воду, мономер или смесь мономеров.

Пример 1. В продутую азотом шестилитровую стеклянную колбу, снабженную мешалкой, вводят раствор 1750 г обессоленной воды, содержащей 40 г лаурилсульфата натрия, 55г

NaH..РОт, 5 г пер"ульфата натрия и 1,5 г дитионита натрия. В этот раствор затем вводят смесь из 2420 г винилиденхлорида и 330 г мстилового эфира акриловой кислоты.

Сразу же начинается полимеризация. Температуру в колбе поддерживают 40 С. Через

1 час после начала реакции постепенно вводяг дозируемые количества раствора: 15 г лаурил") Количество выпавшего полимера определяют по отношению к весу примененных полимеров. Цифровые данные являются средними из различных опытных ра30 бот.

219475 сульфата натрия в 500 г воды, За 1 час вводят 100 сяз раствора. По окончании полимеризации смесь фильтруют, а отделенный от фильтра и стенок колбы и мешалки полимер промывают, сушат и взвешивают.

В табл. 1 приведены результаты полимеризации при введении в исходную смесь различных количеств разных спиртов.

Из табл. 1 ясно, что добавками спирта количество выпадающего из дисперсии твердого вещества может быть уменьшено приблизительно на целый порядок.

В табл. 2 приведено изменение паронепрочицаемости в зависимости от количества спирта.

Таблица 2

Паронепроницаемость, г/слР в 1 час

Спирт

0,08

0,9

0,08

0,07

Без спирта

1 вес. О о метанола

2 вес. О о этанола

1 вес.,1 гликоля

Пример 2. Полимеризацию проводят по примеру 1, а полученные дисперсии наносят на пергаментную бумагу в количестве 24 г/м -.

Паронепроницаемость определяют известным способом.

Пример 3. По примеру 1 проводят ряд

15 опытов, причем мономеры и соотношения их, а также добавки спиртов изменяют. Количество выпавшего полимера определяют по огношению к весу примененных мономеров.

Таблица 3

Смесь мономеров, вес, Количество выпавшего полимера, вес. %

Количество спирта, вес. %

Спирт

1-й ко мпо не нт винилиденхлорид

2-й компонент

3-й компонент

Этилакрилат, 15

Винилацетат, 30

Акрилонитрил, 6, Этилакрилат 6

1,5

Винилхлорид, 15

Стрило, 40

lip едм ет изобретения целью получения высококонцентрированных дисперсий, полимеризацию или сополимеризацию ведут в присутствии одно- или двухатомных алифатических спиртов, содержащих от одного до трех атомов углерода в молекуле, вводимых в количестве 0,5 — 5% от веса мономеров.

Способ эмульсионной полимеризации винилиденхлорида или сополимеризации его с другими виниловыми мономерами винилиденхлорида с применением инициаторов, катализаторов и эмульгаторов, отличающийся тем, что, с

Составитель А, Козловский

Редактор С, С. Лазарева Техред Л. Я. Левина Корректоры; С. А. Башлыкова и H. В. Босняцкая

Заказ 2353j4 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

88

88

Этанол

Этанол

Изопропанол

Гликоль

Метанол

О,П

0,8

0,05

1,2

0,15

2,5

0,18

1,1

0,09
