Реферат



2)9544

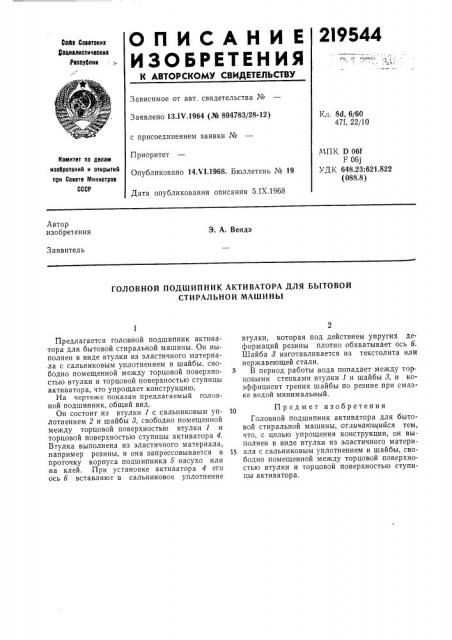

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сойэ Советских

9оциелиотичеоких

Реоптблии

Зависимое от авт. свидетельства №

Заявлено 13.1Ч.1964 (№ 894783/28-12) с присоединением заявки №

Приоритет

Опубликовано 14.Ч!.1968. Бюллетень № 19

Дата опубликования описания 5.IX.1968

Кл. 8d, 6/60

47f, 22/10

МПК D 06f

F 06j

УДК 648.23:621.822 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Э. А. Вендэ

Заявитель

ГОЛОВНОЙ ПОДШИПНИК АКТИВАТОРА ДЛЯ БЫТОВОЙ

СТИРАЛЬНОЙ МАШИНЬ1

Предлагается головной подшипник активатора для бытовой стиральной машины. Он выполнен в виде втулки из эластичного материала с сальниковым уплотнением и шайбы, свободно помещенной между торцовой поверхностью втулки и торцовой поверхностью ступицы активатора, что упрощает конструкцию.

На чертеже показан предлагаемый головной подшипник, общий вид.

Он состоит из втулки 1 с сальниковым уплотнением 2 и шайбы 3, свободно помещенной между торцовой поверхностью втулки 1 и торцовой поверхностью ступицы активатора 4.

Втулка выполнена из эластичного материала, например резины, и она запрессовывается в проточку корпуса подшипника 5 насухо или на клей. При установке активатора 4 его ось б вставляют в сальниковое уплотнение втулки, которая под действием упругих деформаций резины плотно обхватывает ось б.

Шайба 8 изготавливается из текстолита или нержавеющей стали.

5 В период работы вода попадает между тор. цовыми стенками втулки 1 и шайбы 8, и коэффициент трения шайбы по резине при смазке водой минимальный.

Предмет изобретения

Головной подшипник активатора для бытовой стиральной машины, отличающийся тем, что, с целью упрощения конструкции, он выполнен в виде втулки из эластичного матери15 ала с сальниковым уплотнением и шайбы, свободно помещенной между торцовой поверхностью втулки и торцовой поверхностью ступицы активатора.

219544

Составитель P. А. Толстова

Редактор В. Ф. Чулкова Текред А. А. Камышникова Корректор О. Б. Тюрина

Заказ 2601/13 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2
