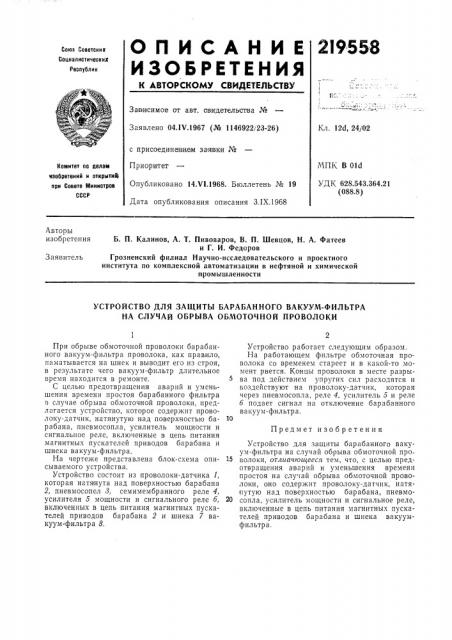

О П И С А Н И Е 2!9558

ИЗОБРЕТЕНИЯ

Союз Сооетскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

За видимое от авт. свидетельства №

Заявлено 04. IV.1967 (№ 1146922/23-26) Кл. 12d, 24j02 с присоединани,ем за:явки №

Приоритет

Опубликовано 14.VI.1968. Бюллетень № 19

Дата опубликования описания З.IX.1968

МПК В Old

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

УДК 628.543.364.21 (088.8) Авторы изобретения

Б. П. Калинов, А. T. Пивоваров, В. П. Шевцов, H. А. Фатеев и Г. И. Федоров

Грозненский филиал Научно-исследовательского и проектного института по комплексной автоматизации в нефтяной и химической промышленности

Заявитель

УСТРОЙСТВО ДЛЯ ЗАЩИТЪ| БАРАБАННОГО ВАКУУМ-ФИЛЪТРА

НА СЛУЧАЙ ОБРЫВА ОБМОТОЧНОЙ ПРОВОЛОКИ

Предмет изобретения

При обрыве обмоточной проволоки барабанного вакуум-фильтра проволока, как правило, наматывается на шнек и выводит его из строя, в результате чего вакуум-фильтр длительное время находится в ремонте.

С целью предотвращения аварий и уменьшения времени простоя барабанного фильтра в случае обрыва обмоточной проволоки, предлагается устройство, которое содержит проволоку-датчик, натянутую над поверхностью барабана, пневмосопла, усилитель мощности и сигнальное реле, включенные в цепь питания магнитных пускателей приводов барабана и шнека вакуум-фильтра.

На чертеже представлена блок-схема описываемого устройства.

Устройство состоит из проволоки-датчика 1, которая катя нута над поверхностью барабана

2, пневмосопел 8, семимембранного реле 4, усилителя 5 мощности и сигнального реле б, включенных в цепь питания магнитных пускателей приводов барабана 2 и шнека 7 вакуум-фильтра 8, Устройство работает следующим образом.

На работающем фильтре обмоточная проволока со временем стареет и в какой-то момент рвется. Концы проволоки в месте разры5 ва под действием упругих сил расходятся и воздействуют на проволоку-датчик, которая через пневмосопла, реле 4, усилитель 5 и реле б подает сигнал на отключение барабанного вакуум-фильтра.

Устройство для защиты барабанного вакуум-фильтра на случай обрыва обмоточной про15 волоки, отлиачющееся тем, что, с целью предотвращения аварий и уменьшения времени простоя на случай обрыва обмоточной проволоки, оно содержит проволоку-датчик, натяспутую над поверхностью барабана, пневмо20 сопла, усилитель мощности и сигнальное реле, включенные в цепь питания магнитных пускателей приводов барабана и шнека вакуумфильтра.
