Способ получения порошкообразной безводнойбуры
Иллюстрации
Реферат

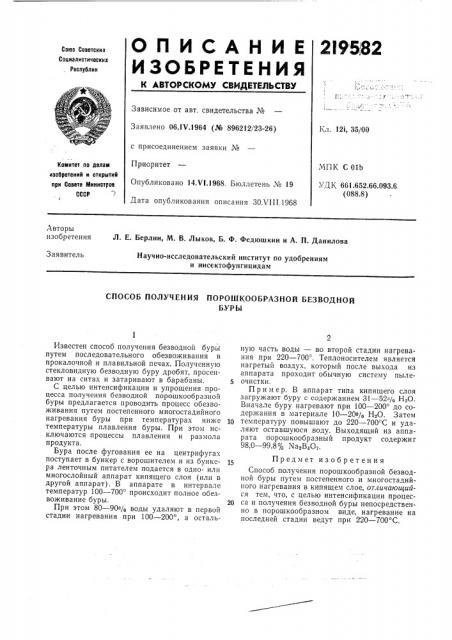

2195i82
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОР СКОМУ СВИДЕТЕЛЬ СТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 06 1Ч.1964 (№ 896212/23-26) с присоединением заявки №
Приоритет
Опубликовано 14.VI.1968. Бюллетень ¹ 19
Дата опубликования описания ЗО.VIII.1968
Кл. 121, 35/00
Комитет по делам
«зобретений и открытий при Совете Министров
СССР
МПК С 01Ь
Ч ЧК 661 652 66 093 6 (088.8) Авторы изобретения
Л. Е. Берлин, М. В. Лыков, Б. Ф. Федюшкин и А. П. Данилова
Заявитель
Научно-исследовательский институт по удобрениям и инсектофунгицидам
СПОСОБ ПОЛУЧЕНИЯ ПОРОШКООБРАЗНОЙ БЕЗВОДНОД
БУРЫ
Известен способ получения безводной буры путем последовательного обезвоживания в прокалочной и плавильной печах. Полученную стекловидную безводную буру дробят, просеивают на ситах и затаривают в барабаны.
С целью интенсификации и упрощения процесса полу.чения безводной порошкообразной буры предлагается проводить процесс обезвоживания путем постепенного многостадийного нагревания буры при температурах ниже температуры плавления буры. При этом исключаются процессы плавления и размола продукта.
Бура после фугования ее на центрифугах поступает в бункер с ворошителем и из бункера ленточным питателем подается в одно- или многослойный аппарат кипящего слоя (или в другой аппарат). В аппарате в интервале температур 100 — 700 происходит полное обезвоживание буры.
При этом 80 — 90% воды удаляют в первой стадии нагревания при 100 — 200, а остальную часть воды — во второй стадии нагревания при 220 — 700 . Теплоносителем является нагретый воздух, который после выхода из аппарата проходит обычную систему пыле5
Пример. В аппарат типа кипящего слоя загружают буру с содержанием 31 — 52з/в НзО.
Вначале буру нагревают при 100 — 200 до содержания в материале 10 — 20% НеО. Затем
1р температуру повышают до 220 — 700 С и удаляют оставшуюся воду. Выходящий из àïïàрата порошкообразный продукт содержи г
98,0 — 99,8% МаеВ От.
Предмет изобретения
Способ получения порошкообразной безводной буры путем постепенного и многостадийного нагревания в кипящем слое, отличающийся тем, что, с целью интенсификации процес20 са и получения безводной буры непосредственно в порошкообразном виде, нагревание на последней стадии ведут при 220 †7 С.
