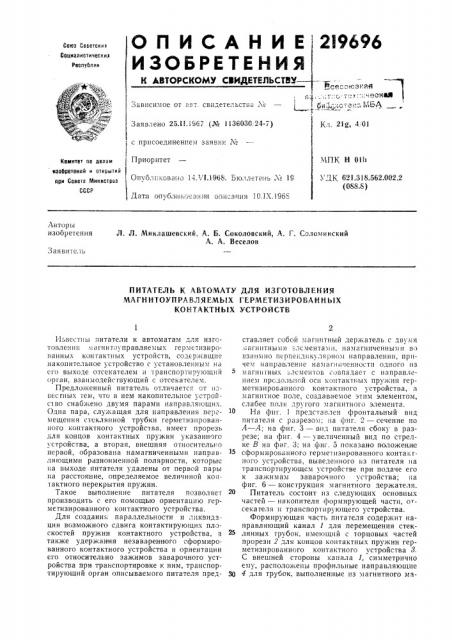

О П И С А Н И Е 2I9696

ИЗОБРЕТЕНИЯ

Союз Сааетскит

Социалистическил

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

5ce "-оиэзт .Р.й

t п4ми ч »»" " . -- . °

»т

Зависимое от явт. свидетельства М

Заявлено 25.11.1967 (K 1136030, 24-7) K.z. 21g, 4 01 с присоединением заявки Ъ Приоритет ! ()публ вковано 14 тУ (1968 5п тле-,ð;-i а 19

МПК Н Olh

Комитет по делам изобретений н открытий ори Совета Мииистрса

СССР

УДК 621.318.562.002.2 (088.$) Дата опубликован JiH опо1тсаяия 0.!Х.1968

Авторы изобретения

Л. Л. Миклашевский„A. Б. Соколовский, A. Г. Соломинский

A. A. Веселов

Заявитель

ПИТАТЕЛЬ К АВТОМАТУ ДЛЯ ИЗГОТОВЛЕНИЯ

МАГИ ИТОУПРАВЛЯЕМЫХ ГЕРМЕТИЗИРОВАННЫХ

КОНТАКТНЫХ УСТРОЙСТВ

1 звестпы питатели к автоматам для изготовления мягнитоуправляемых герметизированных контактных устройств, содержащие накопительное устройство с установленным на его выходе отсекателем и транспортирующий орган, взаимодействующий с отсекателем.

Предложенный питатель отличается от нзвесгных ем, что в нем накопительное устройство снабжено двумя парами направляющих,.

Одна пара, служащая для направления пе,")вмещения стеклянной трубки герметизированного контактного устройства, имеет прорезь для концов контактных пружин указанного устройства, а вторая, внешняя относительно первой, образована намагниченными направляющими разноименной полярности, которые па выходе питателя удалены от первой пары

»а расстояние, определяемое величиной контактного перекрытия пружин.

Такое выполнение питателя позволяет производить с его помощью ориентацию герметизи рованного контактного устройства.

Для создания параллельности и ликвидации возможного сдвига контактирующих плэскостей пружин контактного устройства, а также удержания незавя ренного сфо рхти рованного контактного устройства и ориентации его относительно зажимов заварочного устройства при транспортировке к ним, транспортирующий орган описываемого питателя представляет собой магнитный держатель с двумя магнитными =лсментами, намагниченными в:т взаимно перпендикулярном направлении, причем направление нам агн гченности одного из магнитных =-лсментов совпадает с направлением прсдольной оси контактных пружин герметизированного контактного устройства, l магнитное поле, создаваемое этим элементом, слабее поля другого магнитного элемента.

>0 Ня фиг. ) представлен фронтальный вид питателя с разрезом. на фпг. 2 — сечение по

А — А; на фиг. 3 — вид питателя сбоку в разрезе; на фиг. 4 — увеличенный вид по стрелке В на фиг. 3; ня ри -. 5 показано положентве сформированного герметизированного контакгного устройства, выведенного из питателя на транспортнрующем устройстве при подаче его к зажимам заварочного устройства; на фиг. 6 — конструкция магнитного держателя.

Питатель состоит из следующих основных частей — накопителя формирующей части, отсекателя и транспортирующего устройства.

Формирующая часть питателя содержит направляющий канал 1 для перемещения стеклянных трубок, имеющий с торцовых частей прорези 2 для концов контактных пружин герметизированного контактного устройства 8.

С внешней стороны канала 1, симметрично ему, расположены профильные направляющие

30 4 для трубок, выполненные из магнитного ма5

65 териала и являющиеся разноименными полюсами магнитной цепи.

В конце формирующей части питателя расположен отсекатель, состоящий из пластины 6, жестко укрепленной на толка теле 6, и пруж(! ны 7. В Hcходном поло>кении толкатель 6 поджимается держателем транспортирующего устройства, Открывая канал для ".ðîõîäà трубок гермет (зированногo контактного устройства.

Транспортирующее устройство содержит цилиндрический шток 8, на торце которого жестко укреплен магнитный держате 7b из двух магнитов 9 f(10, намагниченных во взаих(((о перпендикулярных направлениях. Магнит 10 нама-ничен в направлении, совпадающем с продолы(ой Осnfo контактных пружин устройства 3, а .,(Ягнит 9 — в направлении, перпендикулярном агой оси. Шток 8 снабжен па IBцем !1, расположенным в фигурном пазу 12 корпуса 18 питателя (см. фиг. 4). Корпус 18 пита.-еля на уровне ьыхода формирующей части имеет горизонтальную прорезь 14 для выходя сформированного герметизированного ко(пактного устройства.

Все детали питателя, за исключением магнитных (апраьляющих 4 If магнитного держателя транспортирующего устройства, выполнены из немагнитного материала.

Питатель работает следующим образом.

Стеклянные трубки со вставленными в них контактными пружинами (с заведомо ббльшим гродольным перекрытием пружин) укладываются в направляющий канал 1 таким ооразом, что выступающие концы контактныХ

IIp, >i

4, раздвига(отся в противоположные стороны.

В верхней и средней части питателя расстояние между намагниченными направляющими 4 ьыбрано —,аким, чтобы обеспечивать заведомо большее продольное перекрытие контактных пру.кин. В нижней части питятеля расстояние между направляющими 4 расширяется, и пружины, следуя за профилем направляющих, рястя HBB(oTc(I до заданного перекрытия. Благодаря симметричному расположению направляющих 4 относительно направляющих канала 1 и строго одинаковой длины контактных пружин зона продольного перекрьпия контактирующих поверхностей язычков располагается точно в средней части по длине трубки.

Н" выходе формирующего устройства, против выхо,,ной прорези 14, формируемое гермстнзированное контактное устройство попадае: з несущую призму магнитного держателя, составленную магнитами 9 и 10. Контактир (Ощие новepx(focти пружин lepfi(BT(fзировянного контактног-, устоойства под воздействием поля магнита 10 залипают между собой. устанавливаясь параллельно друг друly. Одновременно они;pHBHтируются перпе(.дикулярно плоскости цесущеи поверхно--.è магнита 9, плотно прижимаясь сзоими бокоUbDIH гранями к стенке стеклянной трубки, тем самым искл(очая поперечный сдвиг между язычками и надежно удерживая трубку нч магнитном держателе. Поле магнита 10 дол>кно быть слабее, чем поле магнита 9, в противном случае может нарушиться ориентиров«а пружин.

Транспортирующее устройство через выходную прорезь 14 выводит формируемое герметизирова(нное контактное устройство из питателя и, сохраняя относительную геометрию его элементов, переносит к зажимам заварочного устройства. При движении штока 8 палец 11 скользит по фигурному пазу 12, осуществляя, тем самым, поворот формируемого устройства

B вертикальное положение, нормальное для заварки.

В начале движения транспортирующего устройства толкатель 6 под действием сжатой пружины 7 перемещает пластину 5 отсекателя

ff перекоывяет ВыхОд Остальных заготовок.

Возвращаясь в исходное положение, магнитный держатель транспортирующего устройства отжимает назад отсекатель, открывая выход следующему формируемому устройстзу.

Для полного изготовления герметизировацного контактного устройства остается выполнить три завершающие операции: расположить язычки в це(пре стеклянной трубки, устаноВ пь зазор между ними и зяВя рить конць( трубки. Эт((операции выполняет сама заварочная головка автомата.

Предмет изобретения

1. ПHòàòåëü к автомату для изготовления магнитоуправляемых герметизированных контактных устройств, содержащий накопительное устройство с отсекателем, установленным

IIa выходе накопительного устройства, и транспортиру(ощий орган, взаимодействующий с отсекателем, От.гичаюгций(.я тсм, что, с целью выполнения операций ориентирования герметизированного контактного устройстья, накопительное устройство содержит две пары направляющих, из которых одна пара, служащая для направления перемещсния стеклянной трубки герметизированного контактного стройства, снабжена прорезью для концов контактных пружин указанного устройстга, я вторая, внешняя относительно первой, образована намагниченными разноименной полярностью направляющими, которые на выходе г(итателя удалены от первой пары направляющих на расстояние, определяемое величиной ко(пактного перекрытия пружин.

2. Питатель по п. 1, отличаюигийся тем, что. с целью обеспечения параллельности и ликвидации сдвига кон гактирующих плоскостей пружин герметизированного контактного yf. Tройства, а также удержания незявяренного сформированного герметизпрованного конта !íîãî устройства и ориентации его относительно зажимов заварочного устройства при

: рянспортиоовке к ним. тра нспортиру(ощий

219696

1, 1 1 орган выполнен в виде магнитного держателя, содержащего два магнитных элемен-а, намагниченных во взаимно перпендикулярных направлениях, так что направление намагниченности одного из магнитных элементов совпадает с направлением IIpo oëüíoé оси контактНЬ Х IIPjjijiEIH ГCPMPTHÇHPOBBHHOI О устройства, причем магнитное поле, создаваемое этим:»агнитным элементом, слабее поля, создаваемого другим магнитным элементом.
