Полировальная жидкость

Полировальная жидкость

Иллюстрации

Показать все

Реферат

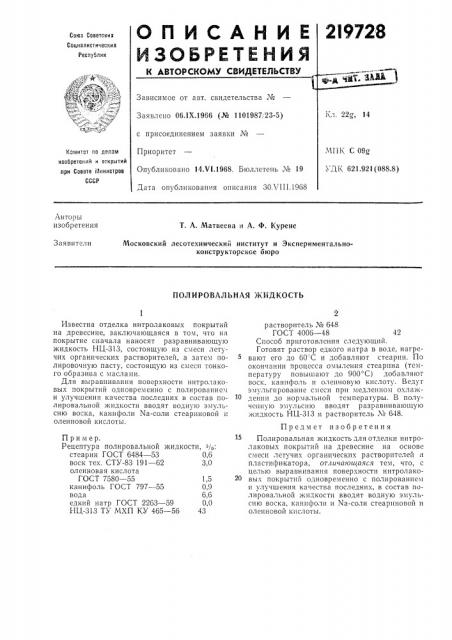

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.1Х.1966 (Л" 1101987 23-5) с присоединением заявки №

Приоритет

Опубликовано 14Х1.1968, Бюллетень ¹ 19

Дата опубликования описания ЗОЛ 111.1968

Комитет по делам изобретений и открытий при Совете г1инистров

СССР

Авторы изобретения

Т. A. Матвеева и A. Ф. Курене

Заявители

Московский лесотехнический институт и Экспериментальноконструкторское бюро

ПОЛ И РО ВАЛ ЬНАЯ )КИД КОСТЬ

Известна отделка нитролаковых покрытий на древесине, заключающаяся в том, что на покрытие сначала наносят разравнивающую жидкость НЦ-З13, состоящую из смеси летучих органических растворителей, а затем полировочную пасту, состоящую из смеси тонкого образива с маслами.

Для выравнивания поверхности нитролаковых покрытий одновременно с полированием и улучшения качества последних в состав полировальной жидкости вводят водную эмульсию воска, канифоли Na-соли стеариновой и олеиновой кислоты.

Пример.

Рецептура полировальной жидкости, )о: стеарин ГОСТ 6484 — 53 0,6 воск тех, СТУ-83 191 — 62 3,0 олеиновая кислота

ГОСТ 7580 — 55 1,5 канифоль ГОСТ 797 — 55 0,9 вода б,б едкий натр ГОСТ 2263 — 59 0,0

НЦ-313 ТУ МХП КУ 465 — 56 43 растворитель № 648

ГОСТ 4006 — 48 42

Способ приготовлсния следующий.

Готовят раствор едкого натра в воде, нагревают его до 60 С и добавляют стеарин. По окончании процесса омыления стеарина (температуру повышают до 900 С) добавляют воск, канифоль н олеиновую кислоту. Ведут эмульгпрование смеси при медленном охлаждеш и до нормальной температуры. В полученную эмульсшо вводят разравнивающую жидкость НЦ-313 и растворитель ¹ 648.

Предмет изобретения

Полировальная жидкость для отделки нитролаковых покрытий на древесине на основе смеси летучих органических растворителей и пластификатора, отличающаяся тем, что, с целью выравнивания поверхности нитролаковых покрытий одновременно с полированием и улучшения качества последн lx, в состав полирова Iüíoé жидкости вводят водную эмульсию воска, канифоли и Na-соли стеариновой н олепновой кислоты.
