Устройство для сортировки шпилек по резьбе
Патент 219804
Классы МПК
Устройство для сортировки шпилек по резьбе
Иллюстрации
Реферат
269804

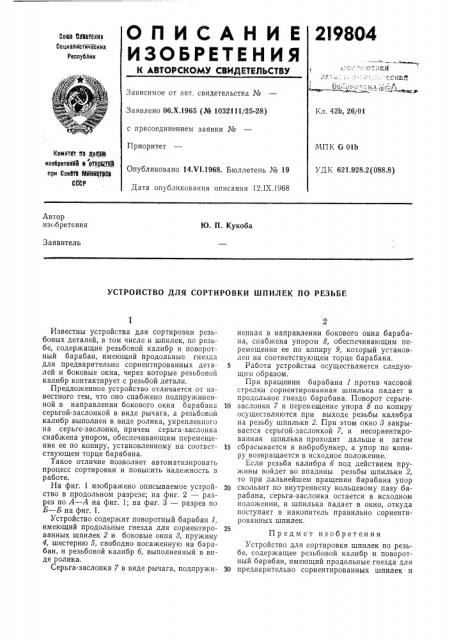

ОПИСАН И Е
ИЗОЫЕт Е Н И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Coes CfsaRRax
Социелйотических
Республик
Зависимое от авт. свидетельства №
Заявлено 06.Х.1965 (№ 1032111/25-28) с присоединением заявки №
Приоритет
Кл. 42Ь, 26/01
МПК G Olb
КомитИ ув де/Гащ иэобретеийй и оЩЩ7Я при Спеете МИНЩфбе
СССР
Опубликовано 14Х1.1968. Бюллетень № 19
Дата опубликования описания 12.IX.1968
УДК 621.928.2(088.8) Автор из< бретения
1О. П. Кукоба
Заявитель
УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ШПИЛЕК ПО РЕЗЬБЕ 1
Известны устройства для сортировки резьбовых деталей, в том числе и шпилек, по резьбе, содержащие резьбовой калибр и поворотный барабан, имеющий продольные гнезда для предварительно сориентированных деталей и боковые окна, через которые резьбовой калибр контактирует с резьбой детали.
Предложенное устройство отличается от известного тем, что оно снабжено подпружиненной в направлении бокового окна барабана серьгой-заслонкой в виде рычага, а резьбовой калибр выполнен в виде ролика, укрепленного на серьге-заслонке, причем серьга-заслонка снабжена упором, обеспечивающим перемещение ее по копиру, установленному на соответствующем торце барабана.
Такое отличие позволяет автоматизировать процесс сортировки и повысить надежность в работе.
На фиг. 1 изображено описываемое устройство в продольном разрезе; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по
Б — Б на фиг. 1.
Устройство содержит поворотный барабан 1, имеющий продольные гнезда для сориентированных шпилек 2 и боковые окна 8, пружину
4, шестерню б, свободно посаженную на барабан, и резьбовой калибр 6, выполненный в виде ролика.
Серьга-заслонка 7 в виде рычага, подпружиненная в направлении бокового окна барабана, снабжена упором 8, обеспечивающим перемещение ее по копиру 9, который установлен на соответствующем торце барабана.
5 Работа устройства осуществляется следующим образом.
При вращении барабана 1 против часовой стрелки сориентированная шпилька падает в продольное гнездо барабана. Поворот серьги1р заслонки 7 и перемещение упора 8 по копиру осуществляются при выходе резьбы калибра на резьбу шпильки 2. При этом окно 3 закрывается серьгой-заслонкой 7, и несориентированная шпилька проходит дальше и затем
15 сбрасывается в вибробункер, а упор по копиру возвращается в исходное положение.
Если резьба калибра 0 под действием пружины войдет во впадины резьбы шпильки 2, то при дальнейшем вращении барабана упор
20 скользит по внутреннему кольцевому пазу барабана, серьга-заслонка остается в исходном положении, и шпилька падает в окно, откуда поступает в накопитель правильно сориентированных шпилек.
Предмет изобретения
Устройство для сортировки шпилек по резьбе, содержащее резьбовой калибр и поворотный барабан, имеющий продольные гнезда для
Зр предварительно сориентированных шпилек и
219804 боковые окна, через которые резьбовой калибр контактирует с резьбой шпильки, отличаюц»еся тем, что, с целью автоматизации процесса и повышения надежности в работе, оно снабжено подпружиненной в направлении бокового окна барабана серьгой-заслонкой в виде рычага, а резьбовой калибр выполнен в виде ролика, укрепленного на серьге-заслонке, причем серьга-заслонка снабжена упором, обеспечивающим перемещение ее по копиру, установленному на соответствующем торце барабана.
219804 Риг 3
