Реферат



219812

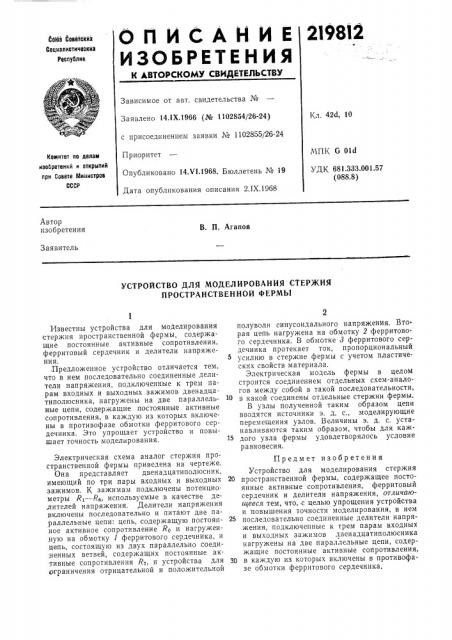

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ бойз боевтскил

Социалистическими

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 14.1Х.1966 (№ 1102854/26-24) с присоединением заявки ¹ 1102855/26-24

Приоритет

Опубликовано 14.V1.1968. Бюллетень № 19

Дата опубликования описания 2.IX.1968

Кл. 42d, 10

МПК G 01d

УДК 681 333 001 57 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

В. П. Агапов

Заявитель

УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ СТЕРЖНЯ

ПРОСТРАНСТВЕННОЙ ФЕРМЫ

Известны устройства для моделирования стержня пространственной фермы, содержащие постоянные активные сопротивления, ферритовый сердечник и делители напряжения.

Предложенное устройство отличается тем, что в нем последовательно соединенные делители напряжения, подключенные к трем парам входных и выходных зажимов двенадцатиполюсника, нагружены на две параллельные цепи, содержащие постоянные активные сопротивления, в каждую из которых включены в противофазе обмотки ферритового сердечника. Это упрощает устройство и повышает точность моделирования.

Электрическая схема аналог стержня пространственной фермы приведена на чертеже.

Она представляет двенадцатиполюсник, имеющий по три пары входных и выходных зажимов. К зажимам подключены потенциометры R,— R6, используемые в качестве де,лителей напряжения. Делители напряжения включены последовательно и питают две параллельные цепи: цепь, содержащую постоянное активное сопротивление Ro и нагруженную на обмотку 1 ферритового сердечника, и цепь, состоящую из двух параллельно соединенных ветвей, содержащих постоянные активные сопротивления Rт, и устройства для ограничения отрицательной и положительной полуволн синусоидального напряженйя. Вторая цепь нагружена на обмотку 2 ферритового сердечника. В обмотке З,ферритового сердечника протекает ток, пропорциональный усилию в стержне фермы с учетом пластических свойств материала.

Электрическая модель фермы в целоМ строится соединением отдельных схем-аналогов между собой в такой последовательности, 10 в какой соединены отдельные стержни фермы.

В узлы полученной таким образом цепи вводятся источники э. д. с., моделирующие перемещения узлов. Величины э. д. с. устанавливаются таким образом, чтобы для каж15 дого узла фермы удовлетворялось условие равновесия.

Предмет изобретения

Устройство для моделирования стержня

20 пространственной фермы, содержащее постоянные активные сопротивления, ферритовый сердечник и делители напряжения, отличаюи1ееея тем, что, с целью упрощения устройства и повышения точности моделирования, в нем последовательно соединенные делители напряжения, подключенные к трем парам входных и выходных зажимов двенадцатиполюсника нагружены на две параллельные цепи, содержащие постоянные активные сопротивления, 30 в каждую из которых включены в противофазе обмотки ферритового сердечника.
