Троичный сумматор на нараметронах

Троичный сумматор на нараметронах

Иллюстрации

Показать все

Реферат

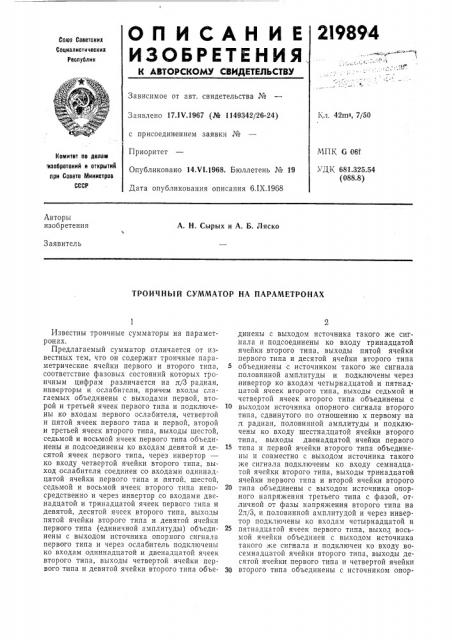

ОП И САН И Е

ИЗОБРЕТЕ Н И Я.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 42m3, 7/50

Заявлено 17.1Ч.1967 (№ 1149342/26-24) с присоединением заявки №

Приоритет

Опубликовано 14 Ч1.1968. Бюллетень № 19

Дата опубликования описания 6.IX.19á8

МПК G 06f

УДК 681.325.54 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. Н. Сырых и А. Б. Ляско

Заявитель

ТРОИЧНЫЙ СУММАТОР НА ПАРАМЕТРОНАХ

Известны троичные сумматоры на параметронах.

Предлагаемый сумматор отличается от известных тем, что он содержит троичные параметрические ячейки первого и второго типа, соответствие фазовых состояний которых троичным цифрам .различается на л/3 радиан, инверторы и ослабители, причем входы слагаемых объединены с выходами первой, второй и третьей ячеек первого типа и подключены ко входам первого ослабителя, четвертой и пятой ячеек первого типа и первой, второй и третьей ячеек второго типа, выходы шестой, седьмой и восьмой ячеек первого типа объединены и подсоединены ко входам девятой и десятой ячеек первого типа, через инвертор— ко входу четвертой ячейки второго типа, выход ослабителя соединен со входами одиннадцатой ячейки первого типа и пятой, шестой, седьмой и восьмой ячеек второго типа непосредственно и через инвертор со входами двенадцатой и тринадцатой ячеек первого типа и девятой, десятой ячеек второго типа, выходы пятой ячейки второго типа и девятой ячейки первого типа (единичной амплитуды) объединены с выходом источника опорного сигнала первого типа и через ослабитель подключены ко входам одиннадцатой и двенадцатой ячеек второго типа, выходы четвертой ячейки первого типа и девятой ячейки второго типа обьединены с выходом источника такого же сигнала и подсоединены ко входу тринадцатой ячейки второго типа, выходы пятой ячейки первого типа и десятой ячейки второго типа

5 объединены с источником такого же сигнала половинной амплитуды и подключены через инвертор ко входам четырнадцатой и пятнадцатой ячеек второго типа, выходы седьмой и четвертой ячеек второго типа объединены с 10 выходом источника опорного сигнала второго типа, сдвинутого по отношению к первому на л радиан, половинной амплитуды и подключены ко входу шестнадцатой ячейки второго типа, выходы двенадцатой ячейки первого

15 типа и первой ячейки второго типа объединены и совместно с выходом источника такого же сигнала подключены ко входу семнадцатой ячейки второго типа, выходы тринадцатой ячейки первого типа и второй ячейки второго

20 типа объединены с выходом источника опорного напряжения третьего типа с фазой, отличной от фазы напряжения второго типа на

2л/3, и половинной амплитудой и через инвертор подключены ко входам четырнадцатой и

25 пятнадцатой ячеек первого типа, выход восьмой ячейки объединен с выходом источника такого же сигнала и подключен ко входу восемнадцатой ячейки второго типа, выходы десятой ячейки первого типа и четвертой ячейки

30 второго типа объединены с источником опор219894

55 бю

65 ного напряжения четвертого типа, фаза которого на гп/3 отлична от фазы напряжения третьего типа, единичной амплитуды и через последовательно включенные ослабитель и инвертор подсоединены ко входу девятнадцатой ячейки второго типа, выход третьей ячейки второго типа и выход источника такого же напряжения половинной амплитуды подключены ко входу двадцатой ячейки второго типа, выход одиннадцатой ячейки первого типа связан со входами шестнадцатой и семнадцатой ячеек первого типа, выходы двенадцатой, тринадцатой, четырнадцатой, шестнадцатой и девятнадцатой ячеек объединены и через двадцать первую ячейку второго типа подсоединены к выходу суммы устройства, выходы один.надцатой ячейки второго типа и источника опорного напряжения второго типа единичной амплитуды объединены и через восемнадцатую ячейку первого типа подключены к выходу суммы устройства, выход двадцатой ячейки второго типа объединен с выходом источника такого же сигнала и подсоединен непосредственно ко входам третьей и восьмой ячеек первого типа и через инвертор ко входу двадцать второй ячейки второго типа, выход восемнадцатой ячейки второго типа объединен с выходом источника такого же напряжения и через инвертор соединен с выходом двадцать третьей ячейки второго типа, выход семнадцатой ячейки второго типа объединен с выходом источника опорного напряжения третьего типа и через инвертор связан со входом двадцать четвертой ячейки второго типа, выход пятнадцатой ячейки первого типа объединен с выходом источника напряжения четвертого типа единичной амплитуды и подключен ко входам первой и шестой ячеек первого типа, выходы четырнадцатой и шестнадцатой ячеек первого типа объединены и совместно с выходом источника опорного напряжения пятого типа, отличного по фазе от напряжения четвертого типа на я, единичной амплитуды и соединены с выходами двадцать пятой ячейки второго типа, выходы пятнадцатой и семнадцатой ячеек первого типа объединены и подсоединены ко входам второй и шестой ячеек первого типа, выходы двадцать второй, двадцать третьей, двадцать четвертой и двадцать пятой ячеек подключены к выходу суммы устройства. Это позволяет упростить схему сумматора.

На фиг. 1 (слева) приведена таблица сложения трех троичных цифр, где Х и Y — значения троичных цифр, представляющих слагаемые данного разряда; Z — значение переноса в данный разряд из соседнего младшего разряда; S — значение результата суммирования в данном разряде; Т вЂ” значение переноса в соседний старший разряд.

Здесь же (справа) приведена таблица значений фаз сигналов на входах Х, Y и выходе

S троичного сумматора последовательного действия, выполненного на параметрических элементах с тремя устойчивыми состояниями

I0

15 гю г5 зю

4Ю

5Ю по фазе, при кодировании троичных цифр

О, 1, 2 фазами а, b, с соответственно и на входе

Z — выходе Т предлагаемого сумматора при кодировании троичной цифры 0 отсутствием сигнала (обозначено в таблице знаком О), а троичной цифры 1 фазой b.

На фиг, 2 приведена функциональная схема троичного сумматора последовательного действия, выполненного на параметрических элементах с тремя устойчивыми состояниями по фазе, Вход 1 (Z ) — выход 2 (Т ) предназначен для передачи того же самого сигнала, что и выход 8 (Z) — выход 4 (Т) (см. правую таблицу фиг, 1). Квадратами с чертой обозначены параметрические элементы типа Б (5 — 22), квадратами без черты — параметрические элементы типа А (28 — 47), квадратами с буквой И вЂ” инверторы (48 — 55), квадратамн со знаком ) — ослабители (5б — 58).

Стрелками обозначены опорные сигналы определенной амплитуды и фазы (цифры и буквы рядом со стрелками), которые подаются в соответствующие точки схемы.

Предлагаемый троичный сумматор последовательного действия, выполненный на параметрических элементах с тремя устойчивыми состояниями по фазе, является сумматором комбинационного типа и предназначен для осуществления операции сложения двух троичных чисел, поступающих одновременно на входы 59 и бО (Х и У) сумматора младшими разрядами вперед. Результат суммирования поступает на выход б1 (S) сумматора также младшими разрядами вперед. Обратная связь с выходов 2 и 4 переноса в соседний старший ,разряд на входы 1 и 8 переноса из соседнего младшего разряда осуществляется непосредственно, без линии задержки, так как время прохождения сигналов через схему сумматора от его входов к выходам как раз равно времени одного интервала между разрядами.

Троичные цифры 0,1,2 поступают на входы

59 и бО слагаемых и на выход б1 суммы троичного сумматора последовательного действия закодированными гармоническими сигналами единичной амплитуды с фазами а, b, с соответственно. Во внутренних цепях обратной связи 8 — 4 и 1 — 2 сумматора троичная цифра

0 кодируется отсутствием какого бы то ни было сигнала, а троичная цифра 1 кодируется сигналом единичной амплитуды с фазой b, Троичный сумматор последовательного действия выполнен по схеме, изображенной на фиг. 2, и содержит 43 параметрических элемента с тремя устойчивыми состояниями по фазе, из которых 18 элементов типа Б и 25 элементов типа А, 8 инверторов и 3 ослабителя. Между выходами и входами соответствующих элементов схемы подаются опорные сигналы определенной амплитуды и фазы от генератора опорных сигналов, роль которого выполняют мощные генераторные ячейки, состоящие из трех соединенных в кольцо пара219894

65 метрических элементов соответствующего типа.

В схеме троичного сумматора последовательного действия использованы два типа параметрических элементов с тремя устойчивыми состояниями по фазе, применение которых основано на следующем свойстве napaìåòðèческих элементов на г-й субгармонике с г устойчивыми состояниями по фазе: при изменении фазы сигнала накачки на л радиан фазовый портрет параметрического элемента поворачивается на /градиан.

В нашем случае (r=3) параметрические элементы, питаемые сигналом накачки с фазой О радиан, могут запускаться и генерировать колебания одной из трех возможных фаз: а, bили с,,отличающихся одна от другой на

2л/З,радиан, и названы элементами типа А; параметрические же элементы, питаемые сигналом накачки с фазой л радиан, могут запускаться и генерировать колебания одной из трех возможных фаз: a, b или с, отличающихся одна от другой на 2д/3 радиан, а от соответствующих фаз без черты (например, а от а) на л радиан, и названы элементами типа Б.

Необходимо отметить, что идентичность сигналов запуска и генерации как по фазе, так и по амплитуде достигается введением фазосдвигающей цепочки и понижающего трансформатора связи в схеме самого параметрического элемента.

Непременным условием, работы логических схем на таких элементах является когерентность сигналов накачки, генерации и опорных сигналов.

Инверторы предназначены для изменения фазы проходящего сигнала на л радиан; ослабители — для двукратного уменьшения амплитуды проходящего сигнала.

Хотя на функциональной схеме инверторы и ослабители и изображаются отдельными элементами, фактически инвертирование фазы и двукратное уменьшение амплитуды проходящего сигнала осуществляется в цепях запуска (входных цепях), следующих за инверторами и ослабителями по схеме параметрических элементов, изменением направления включения и количества витков обмоток трансформаторов связи.

Питание параметрических элементов радиоимпульсами накачки производится по трехтактной схеме, как в логических схемах на параметронах, 17 параметрических элементов (28, 6, 27, 7, 29, 81, 8, 38, 85, 10, 87, 12, 14, 41, 19, 48 и 45) троичного сумматора последовательного действия запитыва ются в первом такте, 14 следующих элементов (24, 25, 28, 80, 82, 34, 86, 88, 13, 15, 17, 20, 44 и 46), запитываются во втором такте и 12 элементов сумматора (5, 26, 9, 11, 89, 40, 16, 18, 42, 21, 22 и

47) запитываются в третьем такте, поэтому передвижение информации в схеме троичного сумматора последовательного действия осуществляется слева направо (такт 1 — такт II—

55 такт III), a с выходов 2 и 4 переноса — на входы 1 и 8 переноса (такт III — такт I).

Для понимания работы схемы необходимо учитывать, что режим работы параметрических элементов выбирается таким образом, чтобы последние удовлетворяли некоторым нижеперечисленным требованиям, Параметрические элементы не запускаются:

1) половинным сигналом собственного типа

1 например, элемент типа А сигналом —

2) не только единичным, но и двойным сигналом чуждого типа (например, элемент типа

А сигналом 2а); 3) векторной суммой единичного и половинного смежных по фазовому портрету одного элемента сигналов как собственного, так и чуждого типов, или векторной суммой половинных смежных по совмещенным фазовым портретам элементов типов

А и Б сигналов собственного и чуждого типов (

1 1 1 — например, сигналом а+ b или — a+ с) .

2 2 2 )

Параметрические элементы запускаются не только единичным и ббльшей амплитуды сигналом собственного типа, но и векторной суммой единичного сигнала собственного типа и половинного сигнала чуждого типа, смежного с первым по совмещенным фазовым портретам элементов типа А и Б, и генерируют колебания с фазой первого сигнала (например, 1элемент типа А запускается сигналом а+ — с

2 и генерирует сигнал а).

При поступлении на входы 59 и 60 трончного сумматора последовательного действия сигналов а и а отсутствии сигналов на входах

8 и 1 сигналы, поступившие на входы 59 и 60, образуют при сложении сигнал 2а, который не в состоянии запустить параметрические элементы 8 и 10 типа Б, но проходит через ослабитель 56 и запускает параиетрические элементы 87, 41 и 48 типа А. Сигнал а на выходе параметрического элемента 46 складыва1 ется с опорныи сигналом — с, образуя сигнал

1

a+ — c, который не в состоянии запустить сле2 дующий по схеме параметрический элемент

44. Сигнал а, полученный на выходе ослабителя 56, не в состоянии запустить следующий по схеме параметрический элемент 19 типа Б, но запускает параметрические элементы 28, 27, 29 и 45 типа А и проходит через инвертор

50. Сигнал а на выходе параметрического элемента 28 складывается с опорным сигналом а и обращается в нуль. Сигнал а на выходе параметрического элемента 27 складывается с опорным сигналом с, образуя сигнал b, который, проходя через ослабитель 58 и,инвертор

48, преобразуется в сигнал — b, а последний

2 не в состоянии запустить следующий по схеме параметрический элемент 28. Сигнал а на вы219894 ходе параметрического элемента 45 склады1 вается с опорным сигналом — b, образуя сигг

1 нал а+ — b, который не в состоянии запустить

2 следующий по схеме параметрический элемент 46.

Сигнал а, полученный на выходе инвертора

50, не в состоянии запустить следующие по схеме параметрические элементы 88 и 85 типа

А, но запускает параметрические элементы 12 и 14 типа Б. Сигнал а на выходе параметрического элемента 12 складывается с сигналом а с выхода параметрического элемента 87 и обращается в нуль. Сигнал а на выходе параметрического элемента 14 складывается с сигналом а с выхода параметрического элемента

41 и обращается в нуль, Сигнал а на выходе параметрического элемента 29 складывается с

1 3 опорным сигналом — а, образуя сигнал а, 2 г который запускает параметрический элемент

80. Сигнал а, полученный на выходе параметрического элемента 80, запускает параметрический элемент 26 и дает на выходе 61 сумматора сигнал а. На выходы 4 и 2 сумматора сигналы не поступают.

При поступлении на Входы 59 и 60 троичного сумматора последовательного дейстВия сигналов а и а и на входы 1 и 8 сигнала b сигналы, поступившие на входы 59, 60 и 8, образуют при сложении сигнал 2a+b, который не в состоянии запустить параметрические элементы 8 и 10 типа Б, но проходит через ослабитель 56 и запускает параметрические элементы 87, 41 и 48 типа А. Сигнал b, поступивший на вход 1, запускает параметрические элементы 6 и 7, а проходя через инвертор 46, преобразуется в сигнал К который запускает следующий по схеме параметрический элемент 81. Сигнал а на выходе параметрического элемента 48 складывается с опорным

1 1 сигналом — с, образуя сигнал а+ с, который

2 2 не в состоянии запустить следующий по схеме

1 параметрическийэлемент 44. Сигнал а+ — Ь, полученный на выходе ослабителя 56, не в состоянии запустить следующий по схеме параметрический элемент 19 типа Б, но запускает параметрические элементы 28, 27, 29 и 45 типа А и проходит через инвертор 50. Сигнал а на выходе параметрического элемента 28 складывается с сигналом b с выхода параметрического элемента 6 и с опорным сигналом а, образуя сигнал К который, проходя через

1 ослабитель 57, преобразуется в сигнал — К а

2 последний не в состоянии запустить следующие по схеме параметрические элементы 24 и

25. Сигнал а на выходе параметрического элемента 29 складывается с сигналом b с выхода параметрического элемента 81 и с опорным

1 — 1 сигналом — а, образуя сигнал с+ — а, который г 2 не в состоянии запустить следующий по схеме параметрический элемент 80. Сигнал а на выходе параметрического элемента 45 складыва1, ется с опорным сигналом — 6, образуя сигнал

1 а+ — b, который не в состоянии запустить

2 следующий по схеме параметрический эле— 1 мент 46. Сигнал а+ — b, полученный на выхо г де инвертора 50, не в состоянии запустить следующие по схеме параметрические элементы

88 и 85 типа А, но запускает параметрические элементы 12 и 14 типа Б.

Сигнал а на выходе параметрического элемента 12 складывается с сигналом а с выхода параметрического элемента 87 и обращается в нуль. Сигнал а на выходс параметрического элемента 14 складывается с сигналом а с выхода параметрического элемента 41 и обращается в нуль. Сигнал а на выходе параметрического элемента 27 складывается с сигналом b с выхода параметрического элемента 7 и с опорным сигналом с, образуя сигнал 2b, который, проходя через ослабитель 58 и инвертор 48, преобразуется в сигнал b, а последнии запускает параметрический элемент 28.

Сигнал b, полученный на выходе параметрическoro элемента 28, запускает параметрический элемент 26 и дает на выходе 61 сумматора сигнал b. На выходе 2 и 4 сумматора сигналы не поступают.

При поступлении на входы 59 и 60 троичного сумматора последовательного действия сигналов а и b и отсутствии сигналов на входах 1 и 8сигналы,,поступившие на входы 59 и 60, образуют при сложении сигнал с, который не в состоянии запустить параметрические элементы 87, 41 и 48 типа А, но проходит через ослабитель 56 и запускает параметриче1— ские элементы 8 и 10 типа Б. Сигнал — с, по2 лученный на выходе ослабителЯ 56, не В состоянии запустить следующие по схеме параметрические элементы 28. 27, 29, 19 и 45, а проходя через инвертор 50, преобразуется в

1 сигнал — с, который не в состоянии запустить г следующие по схеме параметрические элементы 88, 85, 12 и 14. Сигнал с на выходе параметрического элемента 10 складывается с

1— опорным сигналом — а, образуя сигнал г — 1 с+ — а, который, гроходя через инвертор 51, 1 преобразуется в сигнал с+ — а, а последний

2 не в состоянии запустить следующие по схеме параметрические элсмснты 84 и 86. Сигнал с на выходе параметрического элемента 8 складывается с опорным сигналом а, образуя сиг219894

10 нал К который запускает параметричсский элемент 82. Сигнал К полученный на выходе параметрического элемента 82, запускает параметрический элемент 26 и дает на выходе

61 сумматора сигнал b. На выходе 2 и 4 сумматора сигналы не поступают.

При поступлении на входы 59, 60 тр; сумматора последовательного действия сигналов а и bина в:ходы 1 и 8 сигнала b сиги:", ., поступившие на входы 59, 60 и 8, образукл при сложении сигнал а, который не в состоянии запустить параметричсские элементы 8 и

10 типа Б, но проходит через ослабитель 56 и запускает параметрические элементы 87, 41 и

48 типа А. Сиг ал b, поступивший на вход 1, запускает параметрические элементы 6 и 7, а проходя через инвертор 49, преобразуется в сигнал 6, который запускает следующий по схеме параметрический элемент 81. Сигнал а на выходе параметрического элемента 48

1 складывается с опорным сигналом — c, обра2

1 зуя сигнал a+ — с, который не в состоянии за2 пустить следующий по схеме параметрический

1 элемент 44. Сигнал а, полученный ня выхо2 де ослабителя 56, не в состоянии зап стить следующие по схеме параметрические элементы 28, 27, 29, 19 и 45, а проходя через инвер1— тор 50, преобразуется в сигнал — а, который г не в состоянии запустить следующие по схеме параметрические элементы 88, 85, 12 и 14.

Сигнал а на выходе параметрического элемен1 та 41 складывается с опорным сигналом — b, 2

1 образуя сигнал а+ — b. который, проходя че2 рез инвертор 17, преобразуется B сигнал — 1— а+ — b, а последний не в состоянии запустить г следующие по схеме параметрические элементы 18 и 15. Сигнал b на выходе пяраметрич".ского элемента 6 складывается с опорным сигналом а, образуя сигнал с, который, проходя через ослябитель 57, преобразуется в сиг1 нал — с, а последний не в состоянии запустить

2 следующие по схеме параметрические элементы 24 и 25. Сигнал b IIa выходе параметрического элемента 7 складывается с опорным сигналом с, образуя сигнал b+c, который, проходя через ослабитель 58 и инвертор 48, 1 1— преобразуется в сигнал — Ь+ с, а последний

2 2 не в состоянии запустить следующий по схеме параметрический элемент 28. Сигнал b на вгяходе параметрического элемента 81 складыва1 ется с опорным сигналом — а, образуя сигнал

1

b+ — a, который He a cocToIIIIHH запустить cлеr, 5

1!

65 дующий по схеме параметрический элемент

80. Сигнал а на выходе параметрического элемента 87 складывается с опорным сигна1 3 лом — а, обРазУЯ сигнал — а, KQTODbIH запУ2 2 скает параметрический элемент 88. Сигнал а на выходе параметрического элемента 88 складывается с опорным сигналом b, образуя сигнал с., который, проходя через инвертор 58, преобразуется в сигнал с, а последний запускает параметрический элемент 89 и дает на выходе 61 счм»aтoра сигнал с. На выходе 2 и

4 сумматора сигналы не поступают.

Прп поступлечии на входы 59 и 60 троичного сумматора последовательного действия сигналов а и с и отсутствии сигналов на входах 1 и 8 сигналы, поступившие на входы 59 и 60, образуют при слохкении сигнал b, который не в состоянии запустить параметрические элементы 87, 41 и 48 типа А, но проходит через ослабитель 56 и запускает параметриче1— ские элементы 8 и 10 типа Б. Сигнал — b, по2 лученный ня выходе ослабителя 56, не в состоянии запустить следующие по схеме параметрические элементы 28, 27, 29, 19 и 45, а проходя через инвертор 50, преобразуется в

1 сигнал — b, который не в состоянии запустить

2 следующие по схеме параметрические элементы 88, 85, 12 и 14.

Сигнал b на выходе параметрического элемента 10 складывается с опорным сигналом

1— — 1— — а, образуя сигнал 6+ — а, который, проходя

2 2 через пнвертор 51, преобразуется в сигнал

b+,а, а последний не в состоянии запустить г следующие по схеме параметрические элементы 84 и 86. Сигнал b на выходе параметрического элемента 8 складывается с опорным сигналом а, образуя сигнал с, который запускает параметрический элемент 82. Сигнал с, полученный на выходе параметрического эле. мента 82, запускает параметрический элемент

26 п дает на выходе 61 сумматора сигнал с.

На выходы 2 и 4 сумматора сигналы не поступают.

При поступлении на входы 59 и 60 троичного сумматора последовательного действия сигналов а и с и на входы 1 и 8 сигнала b сигналы, поступившие на входы 59, 60 и 8, образуют при сложении сигнал 2b, который не в состоянии запустить параметрические элементы 87, 41 и 48 типа А, но проходит через ослабитель 56 и запускает параметрические элементы 8 и 10 типа Б. Сигнал b, поступивший на вход I, запускает параметрические элементы 6 и 7, а проходя через инвертор 49, преобразуется в сигнал b, который запускает следующий по схеме параметрический элемент 81.

Сигнал 6, полученный на выходе ослабитечя

56, не в состоянии запустить следующие по

2!9894

65 схеме параметрические элементы 28, 27, 28 и

45 типа А, но проходит через инвергор 50 и запускает параметрический элемент 19 типа

Б. Сигнал b, полученный на выходе инвертора 50, не в состоянии запустить следующие по схеме параметрические элементы 12 и 14 типа

Б, но запускает параметрические элементы 38 и 85 типа А. Сигнал b на выходе параметрического элемента 88 складывается с сигналом

b с выхода параметрического элемента 8 и обращается в нуль. Сигнал b на выходе параметрического элемента 85 складывается с сигналом b с выхода параметрического элемента

16 и преобразуется в нуль. Сигнал b на выходе параметрического элемента б складывается с опорным сигналом а, образуя сигнал с, который, проходя через ослабитель 57, преоб1 разуется в сигнал — — с, а последний не в сог стоянии запустить следующие по схеме параметрические элементы 24 и 25. Сигнал b на выходе параметрического элемента 7 складывается с опорным сигналом с, образуя сигнал

b+c, который, проходя через ослабитель 58 и

1 1— инвертор 48, преобразуется в сигнал — b+ — с, 2 2 а последний не в состоянии запустить следующий по схеме параметрическии элемент 28.

Сигнал b на выходе параметрического элемента 81 складывается с опорным сигналом

1 1

2 — а, образуя сигнал Ь+ — а, который не в со2 стоянии запустить следующий по схеме параметрический элемент 80. Сигнал b, полученный на выходе параметрического элемента 19, запускает параметрические элементы 17 и 20.

Сигнал b на выходе параметрического элемента 17 складывается с опорным сигналом с, образуя сигнал а, который запускает параметрический элемент 40 и дает на выходе 61 сумматора сигнал а. Сигнал Ь, полученный на выходе параметрического элемента 20, запускает параметрические элементы 16 и 18 и дает на выходах 4 и 2 сумматора сигнал b.

При поступлении на входы 59 и 60 троичного сумматора последовательного действия сигналов b u b и отсутствии сигналов на входах 1 и 3 сигналы, поступившие на входы 59и

60, образуют при сложении сигнал 2b, который не в состоянии запустить параметрические элементы 8 и 10 типа Б, но проходит через ослабитель 56 и запускает параметрические элементы 87, 41 и 48 типа А. Сигнал b на выходе параметрического элемента 43

1 складывается с опорным сигналом — с, обра2

1 зуя сигнал b+ — с, который не в состоянии заг пустить следующий по схеме параметрический элемент 44. Сигнал b, полученный на выходе ослабителя 56, не в состоянии запустить следующий по схеме параметрический элемент

19 типа Б, но запускает параметрические элементы 28, 27, 29 и 45 типа А и проходит через инвертор 50. Сигнал b на выходе параметрического элемента 28 складывается с опорным сигналом а, образуя сигнал Ь+а, который, проходя через ослабитель 57, преобразуется в

1 1— сигнал — b+ — а, а последний не в состоянии

2 2 запустить следующие по схеме параметрические элементы 24 и 25. Сигнал b на выходе параметрического элемента 27 складывается с опорным сигналом с, образуя сигнал а, который, проходя через ослабитель 58 и инвер1 тор 48, преобразуется в сигнал — а, а послед2 ний не в состоянии запустить следующий по схеме параметрический элемент 28. Сигнал b на выходе параметрического элемента 29

1 складывается с опорным сигналом — — а, обра2

1 зуя сигнал b+ — а, который не в состоянии за2 пустить следующий по схеме параметрический элемент 80. Сигнал b, полученный на выходе инвертора 50, не в состоянии запустить следующие по схеме параметрические элементы

88 и 85 типа А, но запускает параметрические элементы 12 и 14 типа Б. Сигнал b на выходе параметрического элемента 12 складывается с сигналом b с выхода параметрического элемента 87 и обращается в нуль. Сигнал b на выходе параметрического элемента 14 складывается с сигналом b с выхода параметрического элемента 41 и обращается в нуль. Сигнал b на выходе параметрического элемента

45 складывается с опорным сигналом Ь, об2

3 разуя сигнал — Ь, который запускает параметг рический элемент 46. Сигнал b на выходе параметрического элемента 46 складывается с опорным сигналом а, образуя сигнал с, который, проходя через инвертор 58, преобразуется в сигнал с, а последний запускает параметрический элемент 47 и дает на выходе б! сумматора сигнал с. На выходы 2 и 4 сумматора сигналы не поступают.

При поступлении на входы 59, 60 троичного сумматора последовательного действия сигналов b u b и на входы 1 и 8 сигнала b сигналы, поступившие на входы 59, 60 и 3, образуют при сложении сигнал b, который не в состоянии запустить параметрические элементы 8 и 10 типа Б, но проходит через ослабитель 56 и запускает параметрические элементы 87, 41 и 48 типа А. Сигнал b, поступивший на вход 1, запускает параметрические элементы б и 27, а проходя через инвертор 49, преобразуется в сигнал b, который запускает следующий по схеме параметрический элемент

31. Сигнал b на выходе параметрического элемента 48 складывается с опорным сигналом

219894

1 1

2 — с, образуя сигнал b+ — с, котоРый не в со

2 стоянии запусгить следующий по схеме пара1 метрический элемент 44. Сигнал — b, получен2 ный на выходе ослабителя 56, не в состоянии запустить следующие по схеме параметрические элементы 28, 27, 29, 19 и 45, а проходя через инвертор 50, преобразуется в сигнал

1— — К который не в состоянии запустить следу2 ющие по схеме параметрические элементы 88, 85, 12 и 14. Сигнал b на выходе параметрического элемента 87 складывается с опорным

1 1 сигналом — а, образуя сигнал b+ — а, кото2 г рый не в состоянии запустить следующий по схеме параметрический элемент 88. Сигнал b на выходе параметрического элемента 6 складывается с опорным сигналом а, образуя сигнал с, который, проходя через ослабитель 57, 1 преобразуется в сигнал — с, а последний не в г состоянии запустить следующие по схеме параметрические элементы 24 и 18. Сигнал b на выходе параметрического элемента 18 складывается с опорным сигналом с, образуя сигнал b+c, который, проходя через ослабитель

58 и инвертор 48, преобразуется в сигнал

1 1— — b+ — с, а последний не в состоянии запу2 2 стить следующий по схеме параметрический элемент 28. Сигнал b на выходе параметрического элемента 31 складывается с опорным

1 1 сигналом — а, образуя сигнал b+ — а,который г г не в состоянии запустить следующий по схеме параметрический элемент 80. Сигнал b на выходе параметрического элемента 41 склады1 вается с опорным сигналом b, образуя сигг

3 нал — b, который, проходя через инвертор 53, 3— преобразуется в сигнал — b, а последний за г пускает параметрические элементы 18 и 15.

Сигнал b на выходе параметрического элемента 18 складывается с опорным сигналом с, образуя сигнал а, который запускает параметрический элемент 40 и дает на выходе 61 сумматора сигнал а. Сигнал b, полученный на выходе хараметрического элемента 15, запускает параметрические элементы 16 и 18 и дает на выходах 2 и 4 сумматора сигнал b.

При поступлении на входы 59 и 60 троичного сумматора последовательного действия сигналов Ь и с и отсутствии сигналов на входах

1 и 8 сигналы, поступившие на входы 59 и 60, образуют при сложении сигнал а, который не в состоянии запустить параметрические элементы 87, 41 и 43 типа А, но проходит через ослабитель 56 и запускает параметрические

1— элементы 8 и 10 типа Б. Сигнал а, полученг ньш на выходе ослабителя 56, не в состоянии запустить следующие по схеме параметрические элементы 28, 27, 29, 19 и 45, и проходя через инвертор 50, преобразуется в сигна 7

1 — а, который не в состоянии запустить следу2 ющие по схеме параметрические элементы 88, 85, 12 и 14. Сигнал а на выходе параметрического элемента 8 складывается с опорным сигналом а, образуя сигнал 2а, который не в состоянии запустить следующий по схеме параметрический элемент 82 типа А. Сигнал а на выходе параметрического элемента 10 скла1 дывается с опорным сигналом — а, образуя

3 сигнал — а, которьш, проходя через инвертор г

51, преобразуется в сигнал — а, а последний

2 запускает параметрические элементы 84 и 86.

Сигнал а, полученный на выходе параметрического элемента 84, запускает параметрический элемент 26 и дает на выходе 61 суммато.ра сигнал а. Сигнал а на выходе параметрического элемента 86 складывается с опорным сигналом с, образуя сигнал b, который запускает параметрические элементы 9 и 11 и дает на выходах 2 и 4 сумматора сигнал Ь.

При поступлении на входы 59 и 60 троичного сумматора последовательного действия сигналов b и с и на входы I и 8 сигнала b сигналы. поступившие на входы 59, 60 и 8, образуют при сложении сигнал с, который не в состоянии запустить параметрические элементы

8 и 10 типа Б, но проходит через ослабптель

56 и запускает параметрические элементы 87, 4l и 48 типа А. Сигнал b, поступивший на вход 1, запускает параметрические элементы

6 и 7, а проходя через инвертор 49, преобразуется в сигнал b, который запускает следующий по схеме параметрический элемент 81.

Сигнал — с, полученный на выходе ослабителя

56, не в состоянии запустить следующие по схеме параметрические элементы 23, 27, 29, 19 и 45, а проходя через инвертор 50, преобразу1 — ется в сигнал — с, который не в состоянии за2 пустить следующие по схеме параметрические элементы 88, 85, 12 и 14. Сигнал с на выходе параметрического элемента 87 складывается

1 с опорным сигналом а, образуя сигнал г

1 с+ — а, который не в состоянии запустить сл"2 дующий по схеме параметрический элемент

88. Сигнал с на выходе параметрического элемента 41 складывается с опорным сигналом

1 1 — b, образуя сигнал с+ — b, который, проходя

2 2 через инвертор 58, преобразуется в сигнал

219894

15 — 1

c+ — b, а последний не в состоянии зап»стить г следующие по схеме параметрические элементы 18 и 15. Сигнал Ь на выходе параметрического элемента б складывается с опорным сигналом а, образуя сигнал с, который, проходя через ослабитель 57, преобразуется в

1 сигнал--- с, а последний Н0 в состоянии 3Qrrv2 стить следующие по схс»е параметрические элементы 24 и 25. Сигнал b ня выходе параметрического элемcíта 7 складывается с опорным сигналом с, образуя сигнал b+c, который, проходя через ослабитель 58 и инвертор

1 1—

48, преобразуется в сигнал — b+ -- с, я послед2 2 ний не в состоянии запустить следующий по схеме параметрический элемент 28. Сигнал Ь на выходе параметрического элемента 81

1 складывается с опорны» сигналом — а, обра2

1 зуя сигнал b+ — cr, который не в состоянии за2 пустить следующии по схеме параметрический элемент 80. Сигчал с на выходе параметрического элемента 48 складывается с опорным

1 3 сигналом с, образуя сигнал — с, который

2 2 запускает параметрический элемент 44. Сигнал с на выходе параметрического элемента

44 складывается с опорным сигналом а, образуя сигнал К который проходит через ипвертор 54, а также запускает параметрические элементы 21 и 22 и дает на выходах 2 и 4 сумматора сигнал b. Сигнал b, полученный на выходе инвертора 54, запускает пяраметоический элемент 42 и дает на выходе 61 сумматора сигнал b.

При поступлении на входы 59 и 60 троичного сумматора последовательного действия сигналов с и с и отсутствии сигналов на входах 1 и 8 сигналы. поступившие на входы 59 и 60, образуют при сложении сигнал 2с, который не в состоянии запустить параметрические элементы 8 и 82 типа Б, но проходит через ослабитель 56 и запускает параметрические элементы 87, 41 и 48 типа А. Сигнал с, полученный на выходе ослабителя 56, не в состоянии запустить следующий по схеме параметрический элемент 19 типа Б, но запускает параметрические элементы 28, 27, 29 и 45 типа А и проходит через инвертор 50. Сигнал с на выходе параметрического элемента 28 складывается с опорным сигналом а, образуя сигнал c+a, который, проходя через ослабпг 1 1 тель 7, преобразуется в сигнал — с а, а

2 2 последний не в состоянии запустить следующие по схеме параметрические элементы 24 и

25. Сигнал с на выходе параметрического элемента 27 складывается с опорным сигналом с, образуя сигнал 2с, который, проходя через ослабитель 58 и инвертор 48, преобрязу5

65 16 ется в сигнал с, который не в состоянии запустить следующий по схеме параметрический элемент 28 типа А. Сигнал с на выходе параметрического элемента 29 складывается с

1 опорным сигналом а, образуя сигнал

1

c+---а, который не в состоянии запустить сле2 дующий по схеме параметрический элемент

80. Сигнал с ня. выходе параметрического элемента 45 складывается с опорным сигналом

1 1

2 2 — б, образуя сигнал с+ — b, который не в состоянии запустить следующий по схеме параметрический элемент 46. Сигнал с, полученный ня выходе инвертора 56, не в состоянии запустить следующие по схеме параметрические элементы 88 и 85 типа А, но запускает параметрические элементы 12 и 14 типа Б.

Сигнал с ня выходе параметрического элемента 12 складывается с сигналом с с выхода параметрического элемента 87 и обращается в нуль. Сигнал с ня выходе параметрического элемента 14 складывается с сигналом с с выхода параметрического элемента 41 и обрап(ается в нуль. Сигнал с на выходе параметрического элемента 48 складывается с опор1 . 3 пым сигналом — с, образуя сигнал — — с, кото2 2 рый запускает параметрический элемент 44.

Сигнал с на выходе параметрического элемента 44 складывается с опорным сигналом а, образуя сигнал Ь, который проходит через инвертор 54, а также запускает параметрическ
