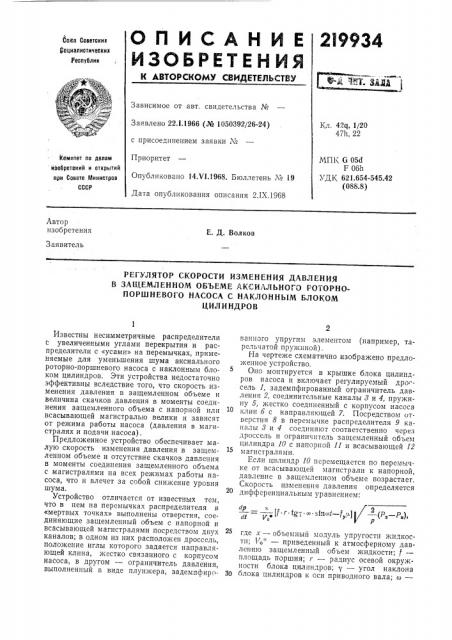

ОПИСАНИЕ 2I9934
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
6сюз Ссветских а|ациалистическик
Республик
Зависимое от авт. свидетельства №
Кл, 42г1, 1/20
47h, 22
Заявлено 22.1.1966 (№ 1050392/26-24) с присоединением заявки ¹
Приоритет
Опубликовано 14.VI.1968. Бюллетень ¹ 19
Дата опубликования описания 2.IX.1968
МПК G 05d
F 06h
УДК 621.654-545.42 (088.8) Комитет пс делам изобретений и OTxpblTHH при Совете Министрсв
СССР
Автор изобретения
Е. Д. Волков
Заявитель
РЕГУЛЯТОР СКОРОСТИ ИЗМЕНЕНИЯ ДАВЛЕНИЯ
В ЗА1ЦЕМЛ ЕН НОМ ОБЪЕМЕ АКСИАЛ Ь НО ГО РОТОРНОПОРШНЕВОГО НАСОСА С НАКЛОННЫМ БЛОКОМ
ЦИЛИНДРОВ
Известны несимметричные распределители с увеличенными углами перекрытия и распределители с «усами» на перемычках, примеНяемые для уменьшения шума аксиального роторно-поршневого насоса с наклонным блоком цилиндров. Эти устройства недостаточно эффективны вследствие того, что скорость изменения давления в защемленном объеме и величина скачков давления в моменты соединения защемленного объема с напорной или всасывающей магистралью велики и зависят от режима работы насоса (давления в магистралях и подачи насоса) .
Предложенное устройство обеспечивает малую скорость изменения давления в защемленном объеме и отсутствие скачков давления в моменты соединения защемленного объема с магистралями на всех режимах работы насоса, что и влечет за собой снижение уровня шума.
Устройство отличается от известных тем, что в нем на перемычках распределителя в
«мертвых точках» выполнены отверстия, соединяющие защемленный объем с напорной и всасыва|ощей магистралями посредством дьух каналов; в одном из них расположен дроссель, положение иглы которого задается направляющей клина, жестко связанного с корпусом насоса, в другом — ограничитель давления, выполненный в виде плунжера, задемпфированного упругим элементом (например, тарельчатой пружиной).
На чертеже схематично изображено предложенное устройство.
Оно монтируется в крышке блока цилиндров насоса и включает регулируемый дросель 1, задемпфированный ограничитель давления 2, соединительные каналы 3 и 4, пружину 5, жестко соединенный с корпусом насоса клин б с направляющей 7. Посредством отверстия 8 в перемычке распределителя 9 каналы 8 и 4 соединяют соответственно через дроссель и ограничитель защемленный объем цилиндра 10 с напорной 11 и всасывающей 12 магистралями.
Если цилиндр 10 перемещается по перемычке от всасывающей магистрали к напорной, давление в защемленном объеме возрастаег.
Скорость изменения давления определяется дифференциальным уравнением: р . б 2 — Cf.r tgy -з1па1 — (,Р p — (Р,— Р,), о р где х — объемный модуль упругости жидкости; 1 " — приведенный к атмосферному давлению защемленный объем жидкости; f— площадь поршня; r — радиус осевой окружности блока цилиндров; у — угол наклона
30 блока цилиндров к оси приводного вала; со—
219934
25 угловая скорость вращения блока цилиндров;
t — время; f — площадь сечения отверстия дросселя; p —; р— плотность жидкости; P — давление в защемленном объеме; P — давление всасывающей магистрали.
Профиль направляющей клина выполнен так, что каждому значению у ) уь, соответствует определенная величина, при которой давление в защемленном объеме Р, в момент открытия рабочей клетки равно заданному максимальному давлению напорной магистрали Р„,„. Величина у;„есть угол наклона блока цилиндров, при котором давление в защемленном объеме к моменту открытия рабочей клетки достигает P, при закрытом иглой отверстии дросселя. Этот угол меньше
5 и определяет границу регулирования по параметру.
Если давление в линии нагнетания P „меньше Р„, то давление в защемленном объеме достигает значения Р, = P раньше, чем откроется рабочая клетка и плунжер 18 ограничителя давления, перемещаясь в сторону напорной магистрали, поглощает подачу жидкости из цилиндра. После того как перемычка блока цилиндров закрывает отверстие 8, плунжер выталкивает поглощенную жидкость во всасывающую магистраль. Упругий элемент
14, выполненный в виде тарельчатой йружины, демпфирует движение и смягчает удар плунжера о торцовую стенку цилиндра.
Работа устройства на перемычке от напорной магистрали к васывающей аналогична описанному случаю.
Предмет изобретения
Регулятор скорости изменения давления в защемленном объеме аксиального роторнопоршневого насоса с наклонным блоком цилиндров, содержащий несимметричный распределитель, имеющий увеличенные углы перекрытия, отличающийся тем, что, с целью уменьшения уровня шума, в нем на перемычках распределителя в «мертвых точках» выполнены отверстия, соединяющие защемленный объем с всасывающей и напорной магистралями посредством каналов, в одном из них расположен дроссель, положение иглы которого задается направляющей клина, жестко связанного с корпусом насоса, в другом-ограничитель давления, выполненный в виде плунжера, задемпфированного упругим элементом (например, тарельчатой пружиной).
219934
r0 9
