22ОО31

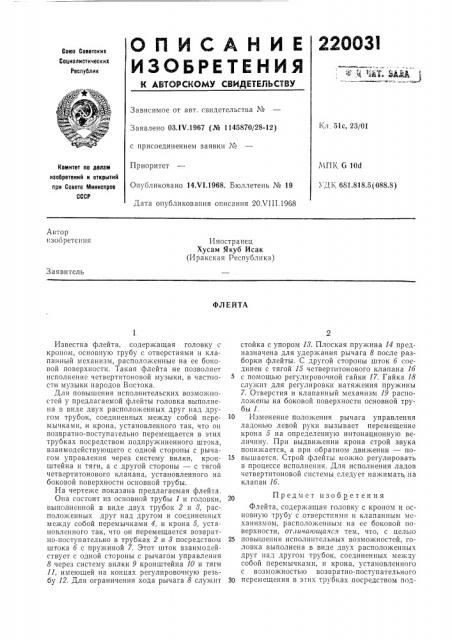

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ

Сова Советских

Социалистических

Республик : (айХ. ÇÀÈ

Зависимое от авт. свидетельства №

1(л. 51с, 23/01

Заявлено 03.1Ч.1967 (№ 1145870/28-12) с присоединением заявки J¹

Приоритет

Опубликовано 14 VI.1968. Бюллетень № 19

Дата опубликования описания 20.Ч111.1968

МП1с, G 100

УД 1 681.818.5 (088.8) Комитет по делам изобретеиий и открытий при Совете Миииотров

СССР

Автор изобретения

Иностранец

Хусам Якуб Исак (Иракская Республика) Заявитель

ФЛЕЙТА

Известна флейта, содержащая головку с кроном, основную трубу с отверстиями и клапанный механизм, расположенные на ее боковой поверхности. Такая флейта не позволяет исполнение четвертитоновой музыки, в частности музыки народов Востока.

Для повышсния исполнительских возможностей у предлагаемой флейты головка выполнена в виде двух расположенных друг над другом трубок, соединенных между собой перемычками, и крона, установленного так, что он возвратно-поступательно перемещается в этих трубках посредством подпружиненного штока, взаимодействующего с одной стороны с рычагом управления через систему вилки, кронштейна и тяги, а с другой стороны — с тягой четвертитонового клапана, установленного на боковой поверхности основной трубы.

На чертеже показана предлагаемая флейта.

Она состоит из основной трубы 1 и головки, выполненной в виде двух трубок 2 и 8, расположенных друг над другом и соединенных между собой перемычками 4, и крона 5, установленного так, что он перемещается возвратно-поступательно в трубках 2 и 8 посредством штока б с пружиной 7. Этот шток взаимодействует с одной стороны с рычагом управления

8 через систему вилки 9 кронштейна 10 и тяги

11, имеющей на концах регулировочную резьбу 12. Для ограничения хода рычага 8 служит стойка с упором 18. Плоская пружина 14 предназначена для удержания рычага 8 после разборки флейты. С другой стороны шток б соединен с тягой 15 четвертитонового клапана 1б

5 с помощью регулировочной гайки 17. Гайка 18 слугхкит для регулировки натяжения пружины

7. Отверстия и клапанный механизм 19 расположены на боковой поверхности основной трубы 1.

10 Изменение положения рычага управления ладонью левой руки вызывает перемещение крона 5 на определенную интонационную величину. При выдвижении крона строй звука понижается, а при обратном движении — по15 вышается. Строй флейты можно регулировать в процессе исполнения. Для исполнения ладов четвертитоновой системы следует нажимать. на клапан 1б.

Предмет изобретения

Флейта, содержащая головку с кроном и основную трубу с отверстиями и клапанным механизмом, расположенным на ее боковой поверхности, от.гичающаяся тем, что, с целью

25 повышения исполнительных возможностей, головка выполнена в виде двух расположенных друг над другом трубок, соединенных между собой перемычками, и крона, установленного с возможностью возвратно-поступательного

30 перемещения в этих трубках посредством под220031

Составитель А. С. Чурсин

Редактор В. Ф. Чулкова Техред P. М. Новикова Корректоры: А. П. Татаринцева и Л. В. Наделяева

Заказ 2603)4 Тираж 530 Подписное

ЦИИИПИ Комитетг по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 пружиненного штока, взаимодействующего с одной стороны с рычагом управления через систему вилки, кронштейна и тяги, а с другой стороны — с тягой четвертитонового клапана, установленного на боковой поверхности основной трубы.
