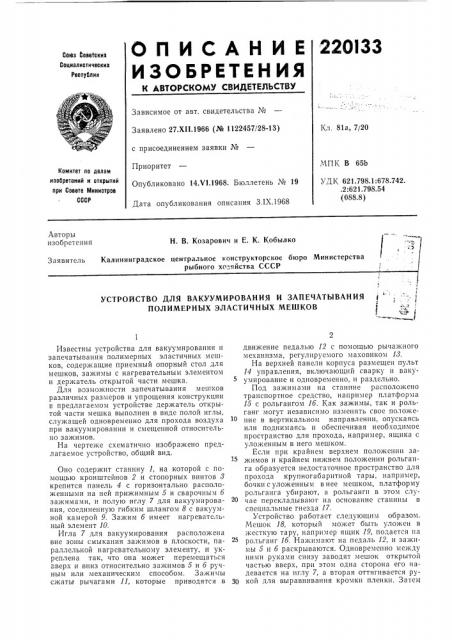

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 27.XI I.1966 (№ 1122457/28-13) с присоединением заявки №

Приоритет

Опубликовано 14.Ч1.1968. Бюллетень № 19

Дата опубликования описания 3.1Х.1968

Кл. 81а, 7/20

МПК В 65Ь

Комитет по делам изооретеиий и открытий при Сосете Мииистрое

СССР

УДК 621.798.1:678.742. .2:621.798.54 (088.8) Авторы изобретения

Н. В. Козарович и Е. К. Кобылко

Калининградское центральное конструкторское бюро Министерства рыбного xo-=nhcxsa СССР

Заявитель

УСТРОЙСТВО ДЛЯ ВАКУУМИРОВАНИЯ И ЗАПЕЧАТЫВАНИЯ

ПОЛИМЕРНЫХ ЭЛАСТИЧНЫХ МЕШКОВ

Известны устройства для вакуумирования и запечатывания полимерных эластичных мешков, содержащие приемный опорный стол для мешков, зажимы с нагревательным элементом и держатель открытой части мешка.

Для возможности запечатывания мешков различных размеров и упрощения конструкции в предлагаемом устройстве держатель открытой части мешка выполнен в виде полой иглы, служащей одновременно для прохода воздуха при вакуумировании и смещенной относитель»о зажимов.

На чертеже схематично изображено предлагаемое устройство, общий вид.

Оно содержит станину 1, на которой с помощью кронштейнов 2 и стопорных винтов 8 крепится панель 4 с горизонтально расположенными на ней прижимным 5 и сварочным б зажимами, и полую иглу 7 для вакуумирования, соединенную гибким шлангом 8 с вакуумной камерой 9. Зажим б имеет нагревательный элемент 10.

Игла 7 для вакуумирования расположена вне зоны смыкания зажимов в плоскости, параллельной нагревательному элементу, и укреплена так, что она может перемещаться вверх и вниз относительно зажимов 5 и б ручным или механическим способом. Зажимы сжаты рычагами 11, которые приводятся в движение педалью 12 с помощью рычажного механизма, регулируемого маховиком 1З.

На верхней панели корпуса размещен пульт

14 управления, включающий сварку н вакуумирование и одновременно, и раздельно.

Под зажимами на станине расположено транспортное средство, например платформа

15 с рольгангом Iб. Как зажимы, так и рольганг могут независимо изменять свое положение в вертикальном направлении, опускаясь или поднимаясь и обеспечивая необходимое пространство для прохода, например, ящика с уложенным в него мешком.

Если при крайнем верхнем положении зажимов и крайнем нижнем положении рольганга образуется недостаточное пространство для прохода крупногабаритной тары, например, бочки с уложенным в нее мешком, платформу рольганга убирают, а рольгангн в этом случае перекладывают на основание станины в специальные гнезда 17.

Устройство работает следующим образом.

Мешок 18, который может быть уложен в жесткую тару, например ящик 19, подается на рольганг Iб. Нажимают на педаль 12, и зажимы 5 и б раскрываются. Одновременно между ними руками снизу заводят мешок открытой частью вверх, при этом одна сторона его надевается на иглу 7, а вторая оттягнвается ру30 кой для выравнивания кромки пленки. Затем

220133

/ 7

Составитель H. Селиверстова

Редактор В. Ф. Чулкова Текред А. А. Камышникова Корректор А. П. Татаринцева

Заказ 2373/15 Тирак 530 Подписное

ЦНИИПИ Когинтста по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Т1н1ографии, пр. Сапунова, 2 педаль 12 отпускают, в результате чего зажимы закрываются, включаются нагревательный элемент 10 и вакуумная камера 9 путем нажатия кнопок на пульте 14 управления.

Для освобождения мешка после окончания сварки зажимы раскрываются независимо от процесса вакуумирования. Затем игла 7 из мешка удаляется, а уголок мешка, где была игла, закладывают между зажимами и сваривают, при этом игла занимает исходное положение, и после окончания сварки процесс укупорки считается законченным.

Если длина открытой кромки мешка превышает длину зажимов, то сначала сваривают кромки последовательными соприкасающимися швами без ввода иглы в полость мешка и включения вакуумной станции, а наложение последнего шва, который короче или равен длине зажимов, осуществляют описанным выше способом.

Предмет изобретения

Устройство для вакуумирования и запечатывания полимерных эластичных мешков, содержащее приемный опорный стол для мешков, зажимы с нагревательным элементом, 10 держатель открытой части мешка, отличаюи ееся тем, что, с целью возможности запечатывания мешков различных размеров и упрощения конструкции, держатель открытой части мешка выполнен в виде полой иглы, слу15 жащей одновременно для прохода воздуха при вакуумировании и смещенной относительно зажимов.
