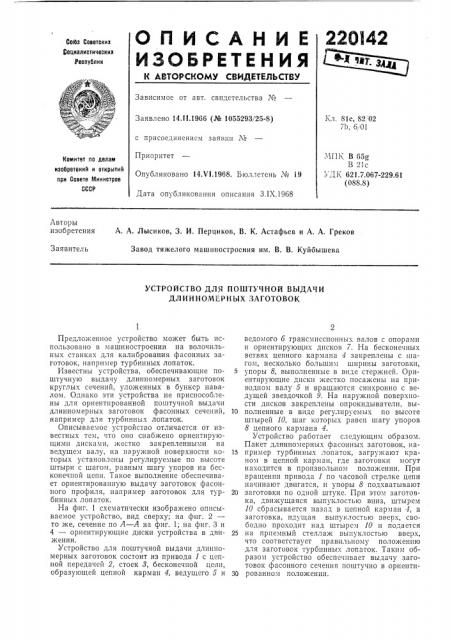

О П И С Л Н И Е ЛОИа

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских социалистических

Респхблик

Зависимое от авт. свидетельства Хв

Кл. 81е, 82 02

7Ь, 6,.01

Заявлено 14.11.1966 (№ 1055293,125-8) с присоединением заявки гв 11ПК в 65О.

УД K 621.7.067-229.61 (088.8) Приоритет

Опубликовано 14Х1.1968. Бюллетень Ме 19

Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 3. IX.1968

Авторы изобретения A. A. Лысиков, 3. И. Перциков, В. К. Астафьев и А. А. Греков

Заявитель

Завод тяжелого машиностроения им, В. В. Куйбышева

УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫДАЧИ

ДЛИННОМБРНЫХ ЗАГОТОВОК

Предложенное устройство может быть использовано в машиностроении на волочильных станках для калибрования фасонных заготовок, например турбинных лопаток.

Известны устройства, обеспечивающие поштучную выдачу длинномерных заготовок круглых сечений, уложенных в бункер навалом. Однако эти устройства не приспособлены для ориентированной поштучной выдачи длинномерных заготовок фасонных сечений, например для турбинных лопаток.

Описываемое устройство отличается от известных тем, что оно снабжено ориентирующими дисками, жестко закрепленными на ведущем валу, на наружной поверхности которых установлены регулируемые по высоте штыри с шагом, равным шагу упоров на Gecконечной цепи. Такое выполнение обеспечивает ориентированную выдачу заготовок фасонного профиля, например заготовок для турбинных лопаток.

На фиг. 1 схематически изображено описываемое устройство, вид сверху; на фиг. 2— то же, сечение по А — А на фиг. 1; на фиг. 3 и

4 — ориентирующие диски устройства в движении.

Устройство для поштучной выдачи длинномерных заготовок состоит из привода 1 с цепной передачей 2, стоек 8, бесконечной цепи, образующей цепной карман 4, ведущего 5 и ведомого 6 трансмиссионных валов с опорами и ориентирующих дисков 7. На бесконечных ветвях цепного кармана 4 закреплены с шагом, несколько большим ширины заготовки, 5 упоры 8, выполненные в виде стержней. Ориентирующие диски жестко посажены на приводном валу 5 и вращаются синхронно с ведущей звездочкой 9. На наружной поверхности дисков закреплены опрокидыватели, вы10 полненные в виде регулируемых по высоте штырей 10, шаг которых равен шагу упоров

8 цепного кармана 4.

Устройство работает следующим образом.

Пакет длинномерных фасонных заготовок, на15 пример турбинных лопаток, загружают краном в цепной карман, где заготовки могут находится в произвольном положении. При вращении привода 1 по часовой стрелке цепи начинают двигатся, и упоры 8 подхватывают

20 заготовки по одной штуке. При этом заготовка, движущаяся выпуклостью вниз, штырем

10 сбрасывается назад в цепной карман 4, а заготовка, идущая выпуклостью вверх, свободно проходит над штырем 10 и подается

25 на приемный стеллаж выпуклостью вверх, что соответствует правильному положению для заготовок турбинных лопаток. Таким образом устройство обеспешвает выдачу заготовок фасонного сечения поштучно в ориенти30 рованном положении.

Предмет изобретения

Устройство для поштучной выдачи длинномерных заготовок, содержащее ведущий и ведомый трансмиссионные валы и бесконечную цепь с закрепленными на ней упорами, образующую цепной карман для размещения в нем пакета заготовок, отлича ои ееся тем, что, с целью ориентированной выдачи заготовок фасонного профиля, например, заготовок для турбинных лопаток, оно снабжено ориентирующими дисками, жестко закрепленными на ведущем валу, на наружной поверхности которых установлены регулируемые по высоте штыри с шагом, равным шагу упоров на оесконечной цепи.

220142

Фиг.2

70 8 7

Фиг. Ф

Фиг. 3
