Реферат



22О204

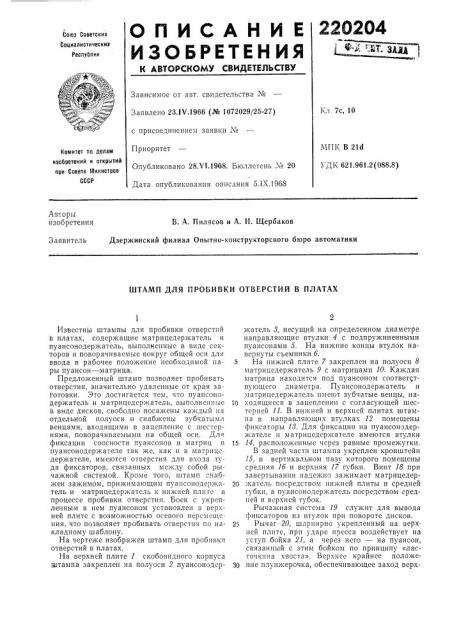

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Фф

Зависимое or авт. свидетельства №

Заявлено 23.1Ч.1966 (№ 1072029/25-27) с присоединением заявки №

Приоритет

Опубликовано 28,VI.1968. Бюллетень № 20

Дата опубликования описания 5.IX.1968

Кл 7с, 10

МПК В 21d

УДК 621.961.2(088.8) Комитет по ««елзм изобретений и открытий при Совете Министров

СССР

ABropb« изобретения

В. А. Пилясов и А. И. Щербаков

Заявитель Дзержинский филиал Опытно-конструкторского бюро автоматики

ШТАМП ДЛЯ ПРОБИВКИ ОТВЕРСТИЙ В ПЛАТАХ

Известны штампы для пробивки отверстий

Ь платах, содержащие матрицедержатель и пуансонодержатель, выполненные в виде секторов и поворачиваемые вокруг общей оси для ввода в рабочее положение необходимой пары пуансон — матрица.

Предложенный штамп позволяет пробивать отверстия, значительно удаленные от края заготовки. Это достигается тем, что пуансонодержатель и матрицедержатель, выполненные в виде дисков, свободно посажены каждый на отдельной полуоси и снабжены зубчатыми венцами, входящими в зацепление с шестернями, поворачиваемыми на общей оси. Для фиксации соосности пуансонов и матриц в пуансонодержателе так же, как и в матрицсдержателе, имеются отверстия для входа туда фиксаторов, связанных между собой рычажной системой. Кроме того, штамп снаб>кен зажимом, прижимающим пуапсонодержатель и матрицедержатсль к нижней плите в процессе пробивки отверстия. Боек с укрспленным в нем пуансоном установлен в верхней плите с возможностью осевого перемещения, что позволяет пробивать отверстия по ««акладному шаблону.

На чертеже изображен штамп для пробивки отв ер сти и в пл ат ах.

На верхней плите 1 скобовидного корпуса штампа закреплен на полуоси 2 пуансонодсржатель 3, несущий на определенном диаметре направляющие втулки 4 с подпружиненными пуансонами 5. На нижние концы втулок навернуты съемники б.

5 На нижней плите 7 закреплен на полуоси 8 матрицедержатель 9 с матрицами 10. Каждая матрица находится под пуансоном соответствующего диаметра. Пуансонодержатель и матрицедержатель имеют зубчатые венцы, на10 ходящиеся в зацеплении с согласующей шестерней 11. В нижней и верхней плитах штампа в направляющих втулках 12 помещены фиксаторы 18. Для фиксации на пуансонодержателе и матрицедержателе имеются втулки

14, расположенные через равные промежутки.

В задней части штампа укреплен кронштейн

-5, в вертикальном пазу которого помещены средняя 1б и верхняя 17 губки. Винт 18 при завертывании надежно зажимает матрицедер20 жатель посредством нижней плиты и средней губки, а пуансонодержатель посредством средней и верхней губок.

Рь«чажная система 19 служит для вывода фиксаторов из втулок при повороте дисков.

25 Рычаг 20, шарнирно укрепленный на верхней плите, при ударе пресса воздействует на уступ бойка 21, а через него — на пуансон, связанный с этим бойком по принципу «ласточкина хвоста». Верхнее край нее положе30 ние плунжерочка, обеспечивающее заход верх220204 них концов пуансона в его нижний паз 22, регулируется винтом 28, Рукоятка 24 шарнирно соединена с верхней плитой и с верхним концом бойка. При опускании бойка от плунжера пресса жесткое движение рукоятки исключается наличием овального паза в бойке в месте соединения с рукояткой. Приподнятое положение бойка обеспечивается размещением центра тяжести в правом плече рукоятки.

Подпружиненные ловители 25, помещенные в центре каждого пуансона, дают возможность работать по разметке.

При работе по шаблону 2б, его скрепляюг с заготовкой 27, поднятием правого конца рукоятки вводят рабочую часть пуансона в отверстие на шаблоне, Пробивают отверстия после зажима винтом и губками пуансонодержателя и матрицедержателя.

Пр едм ет изобретения

1. Штамп для пробивки отверстий в платах, содержащий соосно установленные на соответственно верхней и нижней плитах штампа поворотные пуансонодержатель и матрицедержатель с наборами пуансонов и матриц, расположенных IIQ окружности, фиксатор, выполненный в виде стержня и расположенный в матрицедержателе, а также боек, установленный в верхней плите штампа, отличающийся тем, что, с целью пробивки отверстий, значительно удаленных от края заготовки, пуансонодержатель и матрицедержатель выполнены в виде дисков, свободно посаженных каждый на отдельной полуоси, закрепленной на соотlp ветствующей штамповой плите, и снабженных зубчатыми венцами, входящими в зацепление с шестерней, ось которой свободно установлена на нижней штамповой плите, а в пуансонодержателе также расположен фиксатор, свя15 ванный рычажной системой с фиксатором матрицедержателя, 2. Штамп по п. 1, отличающийся тем, что он снабжен зажимом для прижатия пуансонодержателя и матрицедержателя к нижней плите штампа.

3. Штамп по пп. 1 и 2, отличающийся тем, что, с целью обеспечения возможности пробивки отверстий по накладному шаблону, боек установлен в верхней плите с возможностью осевого перемещения и связан с рукояткой для подъема, шарнирно укрепленной на верхней плите.

220204

79 3 4
