Реферат

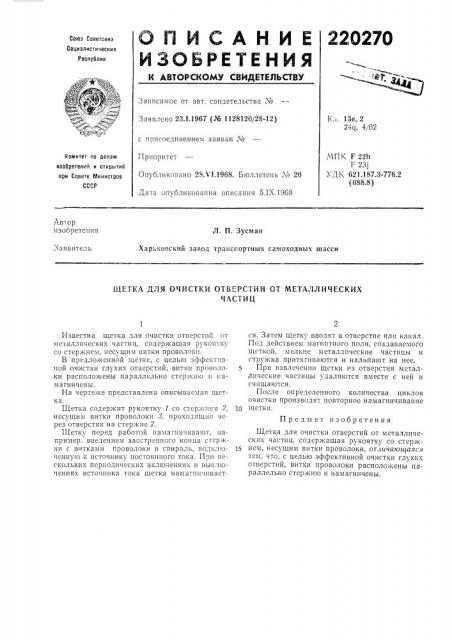

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

220270

Союз Советских

Социалистических

Республик

::Ф ат ф+ Ь ъ""

В,1, ф тЯ Г

Зависимое от авт. свидетельства ¹

Заявлено 23Л.1967 (№ 1128120/28-12) Кл. 13е, 2

24q, 4 02 с присоединением заявки ¹

МПК F 22h

F 231

УДК 621.187.3-776.2 (088.8) Приоритет

Опубликовано 28.V1.1968. Бюллетень № 20

Дата опубликования описания 5.1Х.1968

Комитет ло делам изобретений и открытии лри Совете Министров

СССР

Авз ор изобоетсния

Л. П. Зусман

Харьковский завод трансгортных самоходных шасси

3 аявитель

ЩЕТКА ДЛЯ ОЧИСТКИ ОТВ=ÐÑÒÈÉ ОТ МЕТАЛЛИЧЕСКИХ

ЧАСТИЦ

Известна щетка для очистки отверстий от металлических частиц, содержащая рукоятку со стержнем, несущим витки проволоки.

В предложенной щетке, с целью эффективной очистки глухих отверстий, витки проволоки расположены параллельно стсржгпо и 11амагничены.

На чертеже представлена описываемая щетка.

Щетка содержит рукоятку 1 со clñð)1(1.ем 2, несущим витки проволоки 3, проходящие через отверстия на стержне 2.

Щетку перед работой намагничивают, 11апример, введением заостренного конца стержНЯ С ВитКаМИ ПРОВОЛОКИ В СПИРаЛЬ, Г1ОДКЛЮчснную к источнику постоянного тока. При нескольких периодических включениях и выключениях источника тока щетка намагни1ивается. Затем щетку вводят в отверстие или канал.

Под действием магнитного поля, создаваемого щеткой, мелкие металлические частицы и

СтружКа ПрИтяГИВаЮтСя И НаЛ1тнаЮт На НЕЕ.

При извлечении щетки из отверстия металлические частицы удаляются вместе с ней и счищаются.

После определенного количества циклов очистки производят повторное намагтн1чивание

1р щетки.

Пр едм ет изобретения

Щетка для очистки отверстий от металлических частиц, содержащая рукоятку со стержнем, несущим витки проволоки, отличающаяся тем, что, с целью эффективной очистки глухих отверстий, витки проволоки расположены параллельно стержню и намагничены.
