Реферат

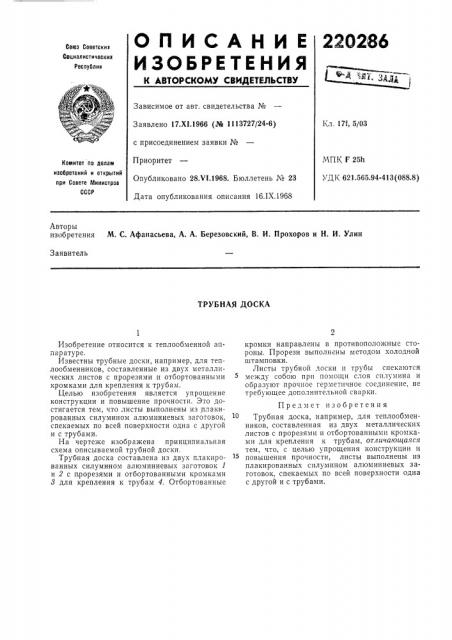

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17.XI.1966 (М 1113727/24-6) с присоединением заявки №

Приоритет

Опубликовано 28.VI.1968. Бюллетень № 23

Дата опубликования описания 16.IX.1968

Кл. 17f, 5/03

МПК Г 25h

УД К 621.565.94-413 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения М. С. Афанасьева, А. А. Березовский, В. И. Прохоров и Н. И. Улин

Заявитель

ТРУБНАЯ ДОСКА

Изобретение относится к теплообменной аппаратуре.

Известны трубные доски, например, для теплообменников, составленные из двух металлических листов с прорезями и отбортованными кромками для крепления к трубам.

Целью изобретения является упрощение конструкции и повышение прочности. Это достигается тем, что листы выполнены из плакированных силумином алюминиевых заготовок, спекаемых по всей поверхности одна с другой и с трубами.

На чертеже изображена принципиальная схема описываемой трубной доски.

Трубная доска составлена из двух плакированных силумином алюминиевых заготовок 1 и 2 с прорезями и отбортованными кромками

3 для крепления к трубам 4. Отбортованные кромки направлены в противоположные стороны. Прорези выполнены методом холодной штамповки.

Листы трубной чоски ц трубы спекаются между собою прп помощи слоя силумина и образуют прочное герметичное соединение, не требующее дополнительной сварки.

Предмет изобретения

Трубная доска, например, для теплообменников, составленная из двух металлических листов с прорезями и отбортованньтмп кромками для крепления к трубам, отличающаяся тем, что, с целью упрощения конструкции и повышения прочности, листы выполнены из плакированных силумином алюминиевых заготовок, спекаемых по всей поверхности одна с другой и с трубами.

220288

Составитель В. Константиновская

Техред Л, Я. Левина Корректор С. А. Башлыкова

Редактор Н. Герннк

Типография, пр. Сапунова, 2

Заказ 2557)4 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
