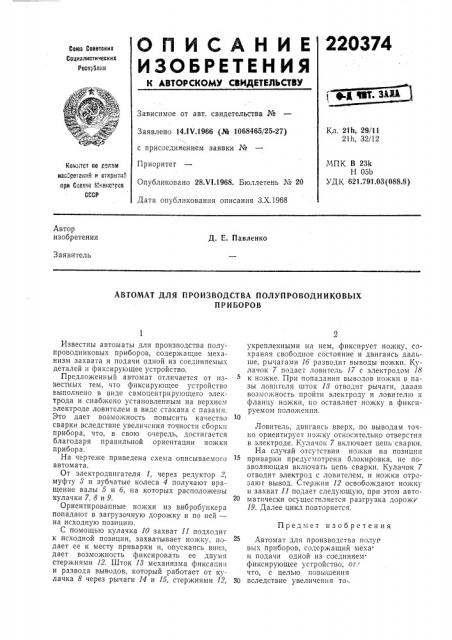

O n И С А Н И Е 220374

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф.Й 3@

Зависимое от авт. свидетельства №

Заявлено 14ЛЧ.1966 (Pk 1068465/25-27) Кл. 2111, 29/11

2111, 32/12 с присоединением заявки №

МПК В 23k

Н 05b

УДК 621.791.03 (088.8) Приоритет

Опубликовано 28 Ч!.1968. Бюллетень № 20

Дата опубликования описания З.Х.1968

Комитет по пелен

ИЗОНетеиич и открытие

kIPN CGBBT6 т! ииист!IoB

СССР

Автор изобретения

Д. Е. Павленко

Заявитель

АВТОМАТ ДЛЯ ПРОИЗВОДСТВА ПОЛУПРОВОДНИКОВЪ|Х

ПРИБОРОВ

Предмет изобретения

Известны автоматы для производства полупроводниковых приборов, содержащие механизм захвата и подачи одной из соединяемых деталей и фиксирующее устройство.

Предложенный автомат отличается от известных тем, что фиксирующее устройство выполнено в виде самоцентрирующего электрода и снабжено установленным на верхнем электроде ловителем в виде стакана с пазами.

Это дает возможность повысить качество сварки вследствие увеличения точности сборки прибора, что, в свою очередь, достигается благодаря правильной ориентации ножки прибора.

На чертеже приведена схема описываемого автомата.

От электродвигателя 1, через редуктор муфту 3 и зубчатые колеса 4 получают вращение валы б и б, на которых расположены кулачки 7, 8 и 9.

Ориентированные ножки из вибробункера попадают в загрузочную дорожку и по ней— на исходную позицию.

С помощью кулачка 10 захват 11 подходит к исходной позиции, захватывает ножку, подает ее к месту приварки и, опускаясь вниз, дает возможность фиксировать ее двумя стержнями 12. Шток 13 механизма фиксации и развода выводов, который работает от кулачка 8 через рычаги 14 и 15, стер>киями 12, укрепленными на нем, фиксирует ножку, сохраняя свободное состояние и двигаясь дальше, рычагами 1б разводит выводы ножки. Кулачок 7 подает ловитель 17 с электродом 18 к ножке. При попадании выводов ножки в пазы ловителя шток 13 отводит рычаги, давая возможность пройти электроду и ловителю и фланцу ножки, klo оставляет ножку в фиксируемом положении.

Ловитель, двигаясь вверх, по выводам точно ориентирует ножку относительно отверстия в электроде. Кулачок 7 включает цепь сварки.

На cJI) É oTcx TcTBHII приварки предусмотрена блокировка, не позволяющая включать цепь сварки. Кулачок 7 отводит электрод с ловителем, и ножки отре".àþò вывод. Стержни 12 освобождают ножку и захват 11 подает следующую, при этом авто20 матически осуществляется разгрузка дорож

19. Далее цикл повторяется.

Автомат для производства полуг вых приборов, содержащий меха и подачи одной из соединяем фиксирующее устройство, ог. что, с целью повышения

30 вследствие увеличения то.

220374

Составитель Л. Салтышева

Редактор П. Вербова Техред Л. Я. Левина Корректор И. Л. Кириллова

Заказ 2559/20 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

3 бора, фиксирующее устройство выполнено в виде самоцентрирующего электрода и снабжено установленными на верхнем электроде ловителем, состоящим из стакана с пазами.
