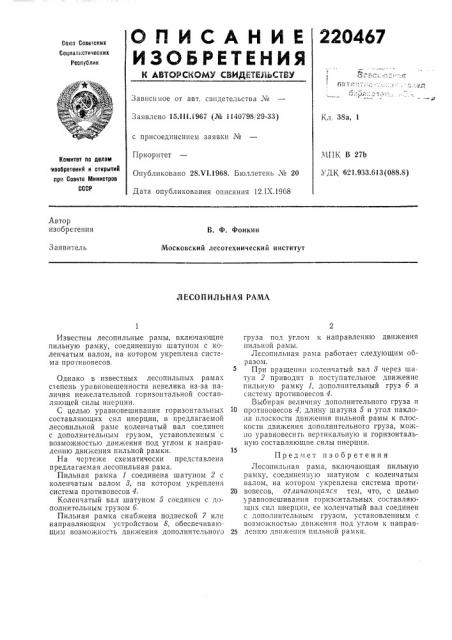

Союз Советских

Сонналнстнческих

Республик

Зависимое от авт. свидетельства №

Заявлено 15.111.1967 (¹ 1140 98j29-33) Кл, 38а, 1 с присоединением заявки ¹

Приоритет 1ПК 8 27b

УДК 621.933.613 (088.8) Комитет по делан изобретений и открытий лри Совете Министров

СССР

Опубликовано 28.V11968. Бюллетень № 20

Дата опубликования описания 12.1Х.1968

Автор изобретения

В. Ф. Фонкин

Заявитель

Московский лесотехнический институт

ЛЕСОПИЛЪНАЯ РАМА

Известны лесопильные рамы, включающие пильную рамку, соединенную шатуном с коленчатым валом, на котором укреплена система противовесов.

Однако в известных лесопильных рамах степень уравноьешенности невелика из-за наличия нежелательной горизонтальной составляющей силы инерции.

С целью уравновешивания горизонтальных составляющих сил инерции, в предлагаемой лесопильной раме коленчатый вал соединен с дополнительным грузом, установленным с. возможностью движения под углом к направлению движения пильной рамки.

На чертеже схематически представлена предлагаемая лесопильная рама.

Пильная рамка 1 соединена шатуном 2 с коленчатым валом 8, на котором укреплена система противовесов 4.

Коленчатый вал шатуном 5 соединен с дополнительным грузом б.

Пильная рамка снабжена подвеской 7 или направляющим устройством S, обеспечивающим возможность движения дополнительного груза под углом к направлению движения пильной рамы.

Лесопильная рама работает следующим образом.

Прп вращении коленчатый вал 8 через шатун 2 приводит в поступательное движение пильную рамку 1, дополнительный груз б и систему противовесов 4.

Выбирая величшту дополнительного груза и

10 противовесов 4, длину шатуна 5 и угол наклона плоскости движения пильной рамы к плоскости движения дополнительного груза, можно уравновесить вертикальную и горизонтальную составляющие силы инерции.

Предмет изобретения

Лесопильная рама, включающая пильную рамку, соединенную шатуном с коленчатым валом, на котором укреплена система проти20 вовесов, отличающаяся тем, что, с целью

) равновсшивания горизонтальных составляющих сил инерции, ее коленчатый вал соединен с дополнительным грузом, установленным с возможностью двпн ения под углом к направ25 лению движения ппльной рамки, 220467
