Прессованное изделие рамочной конструкции
Патент 220488
Авторы
- , И. П. Каолин
- Деревообрабатывающий комбинат
- М. В. Воронич, В. А. Говор, М. П. Лозгунов, С. Мингалеев, Л. М. Норкии, Ю. Ф. Порохин, А. С. Резников, Ю. М. Буланов
Классы МПК
Прессованное изделие рамочной конструкции
Иллюстрации
Реферат

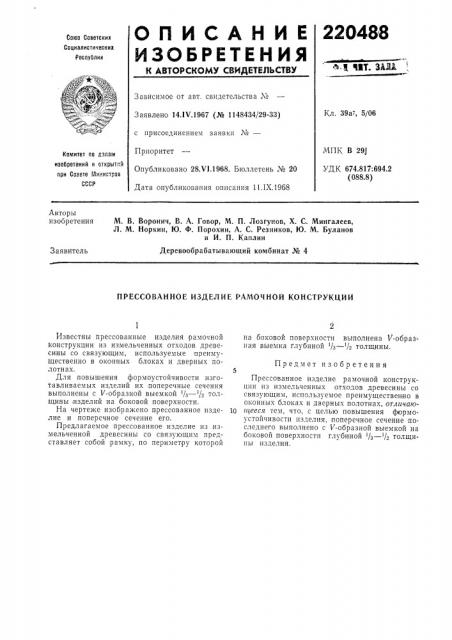

220488
ОП ИСАН И Е
ИЗОВРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
>-5 ЧВТ. ЗАЛА
М" - 4, уФФЪ4
Зависимое от авт, свидетельства №
Кл. 39а, 5/06
Заявлено 14,IV.1967 (№ 1148434/29-33) с присоединением заявки ¹â€”
МПК В 29j
УДК 674.817:694.2 (088.8) Приоритет
Опубликовано 28Х1.1968. Бюллетень № 20
Дата опубликования описания 11.1Х.1968
Комитет по делам изобретеиий и открытий при Совете 1Лииистпов
СССР
Авторы изобретения
M В. Воронич, В. А. Говор, M. П. Лозгунов, Х. С. Мингалеев, Л. М. Норкин, Ю. Ф. Порохин, А. С. Резников, Ю. М. Буланов и И. П, Каплин
Деревообрабатывающий комбинат № 4
Заявитель
ПРЕССОВАННОЕ ИЗДЕЛИЕ РАМОЧНОИ КОНСТРУКЦИИ
Предмет изобретения
Известны прессованные изделия рамочной т онструкции из измельченных отходов древесины со связующим, используемые преимущественно в оконных блоках и дверных полотнах.
Для повышения формоустойчивости изготавливаемых изделий их поперечные сечения выполнены с V-образной выемкой /,— / толщины,изделий на боковой поверхности.
На чертеже изображено прессованное изделие и поперечное сечение его.
Предлагаемое прессованное изделие из измельченной древесины со связующим представляет собой рамку., по периметру которой на боковой поверхности выполнена V-образная выемка глубиной /з — /2 толщины.
Прессованное изделие рамочной конструкции из измельченных отходов древесины со связующим, используемое преимущественно в оконных блоках и дверных полотнах, отличаю1Q и1ееся тем, что, с целью повышения фюрвтоустойчивости изделия, поперечное сечение последнего выполнено с V-образной выемкой на боковой поверхности глубиной /з — /в толщины изделия.
220488
Составитель M. Никулина
Редактор 3. Хухрыгина Текред Л. Я. Левина Корректор С. А. Башлыкова
3 а,> аз 2 >11 17 Тира>к 530 Подписное
ЦП1ЛИП1Л Когн гста по дела>> изобретений и открытий прп Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова. 2
