Способ повышения эластичности синтетических каучуков

Способ повышения эластичности синтетических каучуков

Иллюстрации

Показать все

Реферат



г

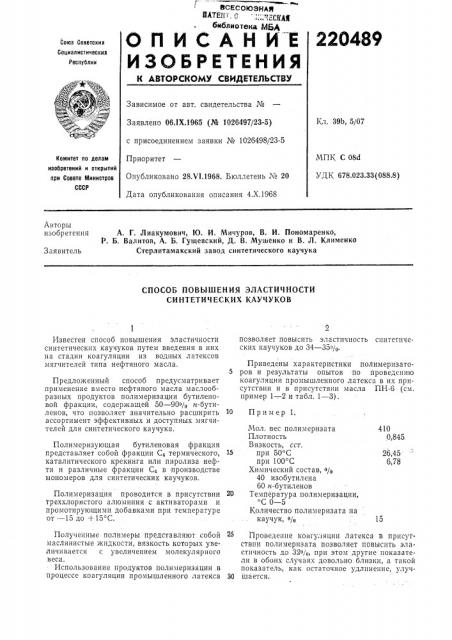

Фа, ВСЕСОЮЗНАЯ

ПЛТЕИ < . 0 .::;,"-т ЕСАУЛ% бнблиотека MSA

220489

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

4th+gg

Зависимое от авт. свидетельства №

Заявлено 06ЛХ.1965 (№ 1026497/23-5) с присоединением заявки № 1026498/23-5

Приоритет

Опубликовано 28.VI.1968. Бюллетень № 20

Дата опубликования описания 4.Х.1968

Кл. 39Ь, 5/07

МПК С 0841

УДК. 678.023.33(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

A. Г. Лиакумович, 1О. И. Мичуров, В. И. Пономаренко, P. Б. Валитов, А. Б. Гущевский, Д. В. Мушеико и В. Л. Клименко

Стерлитамакский завод синтетического каучука

Заявитель

СПОСОБ ПОВЫШЕНИЯ ЭЛАСТИЧНОСТИ

СИНТЕТИЧЕСКИХ КАУЧУКОВ

10 Пример 1, 410

0,845

26,45

6,78

20

Известен способ повышения эластичности синтетических каучуков путем введения в них на стадии коагуляции из водных латексов мягчителей типа нефтяного масла.

Предложенный способ предусматривает применение вместо нефтяного масла маслообразных продуктов полимеризации бутиленовой фракции, содержащей 50 — 90% и-бутиленов, что позволяет значительно расширить ассортимент эффективных и доступных мягчителей для синтетического каучука.

Полимеризующая бутиленовая фракция представляет собой фракции С4 термического, каталитического крекинга или пиролиза нефти и различные фракции С4 в производстве мономеров для синтетических каучуков.

Полимеризация проводится в присутствии треххлористого алюминия с активаторами и промотирующими добавками при температуре от — 15 до + 15 С.

Полученные полимеры представляют собой маслянистые жидкости, вязкость которых уве= личивается с увеличением молекулярного веса.

Использование продуктов полимерйзации в процессе каагуляции промышленного латекса позволяет повысить эластичность синтетических каучуков до 34 — 35%.

Приведены характеристики полимеризато5 ров и результаты опытов по проведснию коагуляции промышленного латекса в их присутствии и в присутствии масла ПН-6 (см. пример 1 —.2 и табл. 1 — 3).

Мол. вес полимеризата

Плотность

Вязкость, сст. при 50 C при 100 С

Химический состав, %

40 изобутилена

60 и-бутиленов

Температура полимеризации, С 0 — 5

Количество полимеризата на каучук, о/о

1о

Проведение коагуляции латекса в прнсут= ствии полимеризата позволяет повысить эластичность до 320/„при этом другие показатели в обоих случаях довольно близки, а такой показатель, как остаточное удлинение, улуч30 шается.

220489

Таблица 1

Коагуляция латекса

Примечание

Показатели с полимеризатом с маслом

ПН-6

Показатели получены при коагуляции в течение

60 мин

80 мин

Эластичность, о

Прочность, кг/см

100 мин

Относительное удлинение, %

Остаточное удлинение, о, Очень хорошая

Хорошая

Совместимость с каучуком

Таблица 2

Коагуляция латекса с маслом

ПН-6

Коагуляция латекса с полимеризатом

Примечание

Показатели

32

31

Показатели получены при коагуляции в течение

60 мин

80 мин

100 мин

Эластичность, N

Прочность, кг/см2,....

Относительное удлинение, %

Остаточное удлинейие, м . .

Совместимость с каучуком

11ри Использовании полимеризата боЛее вы= сокой вязкости повышение эластичности произошло только на 1 — 2с/q, Пример 3.

Таблица 3 вязкость, ссй

Эластичность, Oг О

Молекулярный вес

Химический состав полимеризата

Примечание при

100 С при

50 С

8Уо изобутилена и 92оо и-бутиленов.....

33

Показатели получены при коагуляции в течениЕ

60 мин; 80 мин>

100 мин

471

43,7

18,08 ри использовании в процессе коагуляции бутилена и 92с/о й-бутиленов, эластичностЬ

Латекса полимеризата, содержащего 8 /о изо- 10 повысилась до 34 — 35о/о, 31

32

32

243

242

693

579

533

22

16

Пример 2.

Молекулярный вес полимеризата 670

Плотность 0,866

Вязкость в сст при 50 С 1300 при 100 С 78,85

257

237

241

542

24

16

Хорошая

27

28 ,27

266

283

272

572

28

22

Химический состав, О/о

50 изобутилена

50 н-бутиленов

Температура полимеризации, С

Количество полимеризата на каучук, с/, 242

243

657

623

22

24

Хорошая

220489

Предмет изобретения

Составитель В. Филимонов

Техред А. А. Камышникова Корректор А. Босняцкая

Редактор Моргунова

Заказ 2826/16 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Способ повышения эластичности синтетических каучуков путем введения в них мягчителей на стадии коагуляции латексов, отличаюикайся тем, что, с целью расширения ассортимента мягчителей, в качестве последних применяют маслообразные продукты полимеризации бутиленовой фракции, содержащей 50—

5 95о/о я-бутиленов,
