Способ получения виниловых полимеров

Способ получения виниловых полимеров

Иллюстрации

Показать все

Реферат

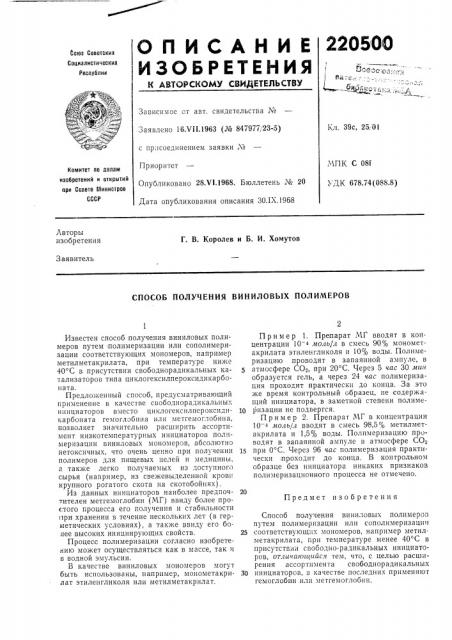

220 Ü0Î

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (- =-4, +Ъ

Зависимое QT авт. свидетельства J¹

Кл. 39с, 25, 01

Заявлено 16.Vi 1.1963 (¹ 847977, 23-5) с присоединением заявки ¹

МПК С 08f

УДК 678.74(088.8) Приоритет

Опубликовано 28.Ч1.1968. Бюллетень № 20

Дата опубликования описания 30.1Х.1968

Комитет по делам изобретений и открытий при Совете Министров

СССР

Лвторы изобретения

Г. В. Королев и Б. И. Хомутов

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ВИНИЛОВЫХ ПОЛИМЕРОВ

Пример 1. Препарат МГ вводят в концентрации 10 4 .моль/л в смесь 90% монометакрилата этиленгликоля и 10% воды, Полимеризацию проводят в запаянной ампуле, в

5 атмосфере СОг, при 20 С. Через 5 час 30 лтин образуется гель, а через 24 час полимеризация проходит практически до конца. 3а это же время контрольный образец, не содержащий инициатора, в заметной степени полиме10 ризации не подвергся.

Пример 2. Препарат МГ в концентрации

10 <,моль/л вводят в смесь 98,5% метилметакрилата и 1,5% воды. Полимеризацию проводят в запаянной ампуле в атмосфере СОв

15 при 0 С. Через 96 час полимеризация практически проходит до конца. В контрольном образце без инициатора никаких признаков полимеризационного процесса не отмечено.

Способ получения вини IoBLI? полимеров путем полимеризации или сополимеризации

25 соответствующих мономеров, например метилметакрилата, гри температуре менее 40 С в присутствии свободно-радикальных инициаторов, отличавилайся тем, что, с целью расширения ассортимента свободнорадикальных

30 инициаторов, в качестве последних применяют гемоглобин или метгемоглобин.

Известен способ получения виниловых полимеров путем полимеризации или сополимеризации соответствующих мономеров, например метилметакрилата, при температуре ниже

40 С в присутствии свободнорадикальных катализаторов типа циклогексилпероксидикарбои ата.

Предложенный способ, предусматривающий применение в качестве свободнорадикальных инициаторов вместо циклогексилпероксидикарбоната гемоглобина или метгемоглобина, позволяет значительно расширить ассортимент низкотемпературных инициаторов полимеризации виниловых мономеров, абсолютно нетоксичных, что очень ценно при получении полимеров для пищевых целей и медицины, а также легко получаемых из доступного сырья (например, из свежевыделенной крови крупного рогатого скота на скотобойнях) .

Из данных инициаторов наиболее предпочтителен метгемоглобин (МГ) ввиду более простого процесса его получения и стабильности при хранении в течение нескольких лет (в герметических условиях), а так?ке ввиду его бопее высоких инициирующих свойств.

Процесс полимеризации согласно изобретению может осуществляться как в массе, так ii в водной эмульсии.

В качестве виниловых мономеров могут быть использованы, например, монометакрилат этиленгликоля или метилметакрилат.

Предмет изобретения
