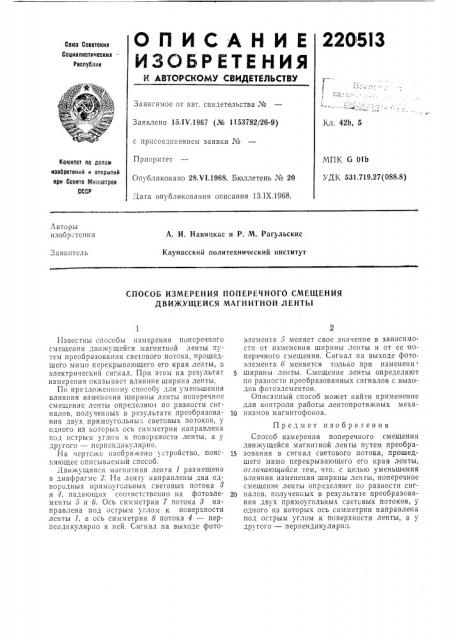

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

220513

Союз Советоких

Социвлиотичеоких

Республик

Зависимое от авт. свидетельства ¹

Заявлено 15,1Ъ .1967 (№ 1153782/26-9) с присоединением заявки №

Приоритет

Опубликовано 28Х1.1968. Бюллетень № 20

Дата опубликования описания 13.IX.1968.

1(л. 42b, 5

МПК G Olb

УДК 531.719.27(088.8) Комитет по делам изобретений и открытий при Совете Миииотров

СССР

Авторы изобретения

А. И. Навицкас и P. М. Рагульскис

Каунасский политехнический институт аявитель

СПОСОБ ИЗМЕРЕНИЯ ПОПЕРЕЧНОГО СМЕЩЕНИЯ

ДВИЖУЩЕЙСЯ МАГНИТНОЙ ЛЕНТЫ

Известны способы измерения поперечного смещения двю«ущейся магнитной ленты путем преобразования светового потока, прошедшего мимо перекрывающего его края ленты, в электрический сигнал. При этом на результат измерения оказывает влияние ширина ленты.

По предложенному способу для уменьшения влияния изменения ширины ленты поперечное смещение ленты определяют по разности сигналов, полученных в результате преобразования двух прямоугольных световых потоков, у одного из которых ось симметрии направлена под острым углом к поверхности ленты, а у другого — перпснди«улярно.

На чертеже изображено устройство, пояс яющес описываемый способ, Движущаяся магнитная лента 1 размещена в диафрагме 2. На ленту направлены два однородных прямоугольных световых потока 3 и 4, падающих соответственно на фотоэлементы 5 и б. Ось симметрии 7 потока 8 направлена под острым углом к поверхности ленты 1, а ось симметрии Ь потока 4 — перпендикулярно к ней. Сигнал на выходе фотоэлемента 5 меняет свое значение в зависимо сти от изменения ширины ",åíòû и от ее поперечного смещения. Сигнал на выходе фотоэлемента 6 меняется только при изменени ширины ленты. Смещение ленты определяют по разности преобразованных сигналов с выходов фотоэлементов.

Описанный способ может найти применение для контроля работы лентопротяжных меха1р низмов магнитофонов.

Предмет изобретения

Способ измерения поперечного смещения движущейся магнитной ленты путем преобра1S зования в сигнал светового потока, прошедшего мимо перекрывающего его края ленты, огличающиася тем, что, с целью уменьшения влияния изменения ширины ленты, поперечное смещение ленты определяют по разности сиг2р налов, полученных в результате преобразования двух прямоугольных световых потоков, у одного из которых ось симметрии направлена под острым углом к поверхности ленты, а у другого — перпендикулярно.
