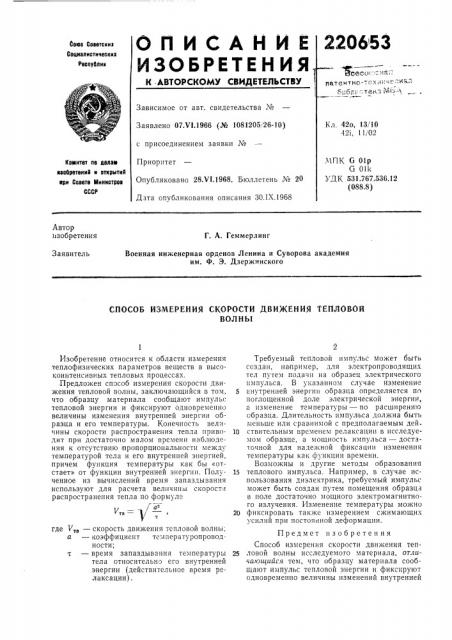

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Се98 CeeeT8KN3
Социалистическис
Роспу0лии % сесог =-"= патентно-т-:х о: -"ои бпбг :;тек 4< >
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Кл. 42о, 13/10
42i, 11, 02
Заявлено 07.VI.1966 (№ 1081205, 26-10) с присоединением заявки ¹
Приоритет
Опубликовано 28.Ч1.1968. Бюллетень № 20
Дата опубликования описания ЗО.IX.1968
МПК G 01р
G 01k
УДК 531.767.536.12 (088.8) Коввитвт по долов и800оотоииЯ и отипытий пои Соаето Мниистроо
СССР
Автор изобретения
Г. А. Геммерлинг
Военная инженерная орденов Леника и Суворова академия им. Ф. Э. Дзержинского
Заявитель
СПОСОБ ИЗМЕРЕНИЯ СКОРОСТИ ДВИЖЕНИЯ ТЕПЛОВОЙ
ВОЛНЫ
Изобретение относится к области измерения теплофизических параметров веществ в высокоинтенсивных тепловых процессах. .Предложен способ измерения скорости движения тепловой волны, заключающийся в том, что образцу материала сообщают импульс тепловой энергии и фиксируют одновременно величины изменения внутренней энергии образца и его температуры. Конечность величины скорости распространения тепла приводит при достаточно малом времени наблюдения к отсутствию пропорциональности между температурой тела и его внутренней энергией, причем функция температуры как бы «отстает» от функции внутренней энергии. Полученное из вычислений время запаздывания используют для расчета величины скорости распространения тепла по формуле
Г а
1 тв— ч где V, — скорость движения тепловой волны; а — коэффициент температуропроводности; — время запаздывания температурь, тела относительно его внутренней энергии (действительное время релаксации).
Требуемый тейповой импульс может быть создан, например, для электропроводящих тел путем подачи на образец электрического импульса. В указанном случае йзменение
5 внутренней энергии образца определяется по поглощенной доле электрической энергии, а изменение температуры — по расширени.о образца. Длительность импульса должна быть меньше или сравнимой с предполагаемым дей10 ствительным временем релаксации в исследуемом образце, а мощность импульса — достаточной для надежной фиксации изменения температуры как функции времени.
Возможны и другие методы образования
15 теплового импульса. Например, в случае использования диэлектрика, требуемый импульс может быть создан путем помещения образца в поле достаточно мощного электромагнитного излучения. Изменение температуры можно
20 фиксировать также измерением сжимающих усилий при постоянной деформации.
Предмет изобретения
Способ измерения скорости движения теп25 ловой волны исследуемого материала, отличаюи1ийся тем, что образцу материала сообщают импульс тепловой энергии и фиксируют одновременно величины изменений внутренней
220653
Составитель С. А. Ющенко
Редактор И. С. рузова Техред А. А. Камышиикова Корректор Г. И. Плешакова
Заказ 2827/15 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр, Сапунова, 2 энергии образца и его температуры, как функции времени и по формуле
1 тв— где V„— скорость движения тепловой волны; — коэффициент температуропровоности; — время запаздывания температуры тела относительно его внутренней энергии, определяют искомую величину.
