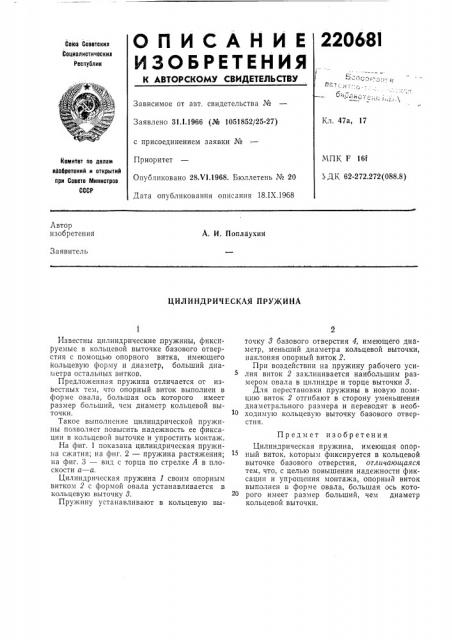

О П И С А Н И Е
ИЗОБРЕТЕНЙЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Йовз Советских
Социалистических
Республик пят .
° . l
"1 1. =. - .—
Зависимое от авт. свидетельства №
Заявлено 31.1.1966 (№ 1051852/25-27) с присоединением заявки №
Приоритет
Опуоликовано 28Х1.1968. Бюллетень № 20
Дата опубликования описания 18.IX.1968
Кл. 47а, 17
МПК F. 16f
Ъ ДК 62-272.272(088.8) комитет по делам иасбретений и открытий при Сосете Министров
СССР
Автор изобретения
А. И. Поплйухин
Заявитель
ЦИЛИНДРИЧЕСКАЯ ПРУЖИНА
Известны цилиндрические пружины, фиксируемые в кольцевой выточке базового отверстия с помощью опорного витка, имеющего кольцевую форму и диаметр, больший диаметра остальных витков.
Предложенная пружина отличается от известных тем, что опорный виток выполнен в форме овала, большая ось которого имеет размер больший, чем диаметр кольцевой выточки.
Такое выполнение цилиндрической пружины позволяет повысить надежность ее фиксации в кольцевой выточке и упростить монтаж.
На фиг. 1 показана цилиндрическая пружина сжатия; на фиг. 2 — пружина растяжения; на фиг. 3 — вид с торца по стрелке А в плоскости а — а.
Цилиндрическая пружина 1 своим опорным витком 2 с формой овала устанавливается в кольцевую выточку 8.
Пружину устанавливают в кольцевую выточку 8 базового отверстия 4, имеющего диаметр, меньший диаметра кольцевой выточки, наклоняя опорный виток 2.
При воздействии на пружину рабочего усилия виток 2 заклинивается наибольшим размером овала в цилиндре и торце выточки 3.
Для перестановки пружины в новую позицию виток 2 отгибают в сторону уменьшения диаметрального размера и переводят в необходимую кольцевую выточку базового отверстия.
Предмет изобретения
Цилиндрическая пружина, имеющая опорный виток, которым фиксируется в кольцевой выточке базового отверстия, отличающаяся тем, что, с целью повышения надежности фиксации и упрощения монтажа, опорный виток выполнен в форме овала, большая ось кото20 рого имеет размер больший, чем диаметр кольцевой выточки.
220681
)Q Ф 2 1
Bud A ,б, б
Фь2 3
