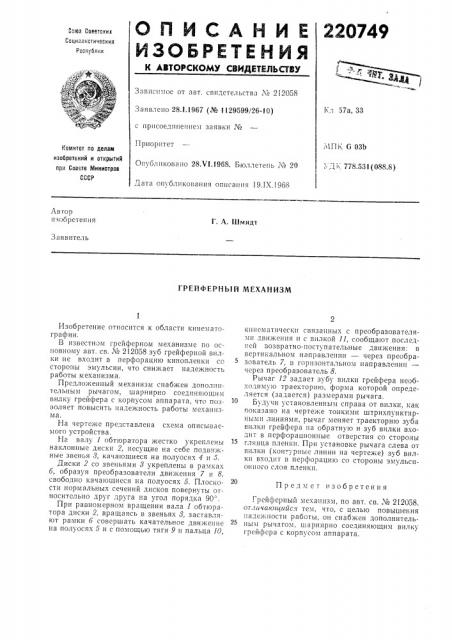

О П И С А Н И Е 220749

ИЗОБРЕТЕНИЯ

Союэ Советских

Соцнолисти гесиим

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Завис«;тос от авт. свидетельства № 212058

Ел 57а, 33

Заявлeno 28 1.1967 (№ 1129599/26-10) с присоедпне«нем заявки №

Приоритет.т1П1; С 03Ь

Коиитет по делам иэобретений и отнрытий при Совете Министров

СССР

Опубликовано 28.VI.1968. Бюллетень № 20

Д1, 778.531(088.8)

Дата опубликования описания 19.1Х.1968

Автор изооретения

r. Л. Шмидт

Заявитель

ГРЕЙФЕРНЪ|Й МЕХАНИЗМ

Пред м ет изобретения

Изобретение относится к области кинематографии.

В известном грейферном механизме по основному авт. св. № 212058 зуб грейферной anлки не входит в перфорацию кинопленки со стороны эмульсии, что снижает надежность работы механизма.

Предложенный механизм снабжен дополнительным рычагом, шарнирно соедгшягощим вилку грейфера с корпусом аппарата, что позволяет повысить надежность работы механизма.

На чертеже представлена схема описываемого устройства.

На валу 1 обтюратора жестко укреплены наклонные диски 2, несущие на себе подвижные звенья 8, качающиеся на полуосях 4 и 5.

Диски 2 со звеньями 3 укреплены в рамках

6, образуя преобразователи движения 7 и 8, свободно качающиеся на полуосях 6. Плоскости нормальных сечений дисков повернуты относительно друг друга на угол порядка 90= .

При равномерном вращении вала 1 обтюратора диски 2, вращаясь в звеньях 8, заставляют рамки 6 совершать качательное движение на полуосях б и с помощью тяги 9 и пальца 10, кинематически связанных с преобразователямн движения н с вилкой 11, сообщагот последней возвратно-поступательные движения: в вертикальном направлении — через преобразователь 7, в горизонтальном направлении— через преобразователь 8.

Рычаг 12 задает зубу вилки грейфера необходимую траекторию, форма которой определяется (задается) размерами рычага.

Будучи установленным справа от вилки. как показано на чертеже тонкими штрихпунктирными линиями, рычаг меняет траекторию зуба вилки грейфера на обратную и зуб вилки входит в перфорационные отверстия со стороны глянца пленки. При установке рычага слева от вилки (контур«ые линии на чертеже) зуб anлкн входит в перфорацию со стороны эмульсиогшого слоя пленки.

Грейферный механизм, по авт. св. ¹ 212058, от.гичаюитийс.г тем, что, с целью повышения

«адежности работы, он снабжен дополнительным рычагом. шарнирно соединяющим вилку грейфсра с корпусом аппарата.
