Коррозионностойкий огнеупор

Коррозионностойкий огнеупор

Иллюстрации

Показать все

Реферат

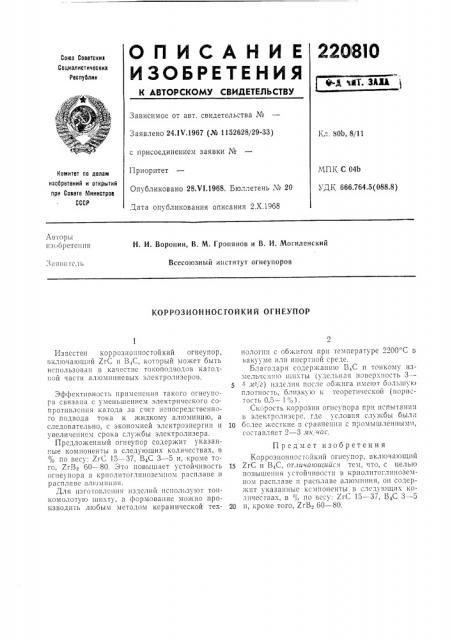

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

229810

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.IV.1967 (й1е 1152628/29-33) Кл. 80Ь, 8/11 с присоединением заявки ¹

МПК С 04Ь

УДК 666.764.5(088.8) Приоритет

Опубликовано 28.VI.1968, Бюллетень № 20

Дата опубликования описания 2.Х.1968

Комитет по делам изобретений и открытии прн Совете Министров

СССР

Авторы изобретения

Н. И. Воронин, В. М. Гропянов и В. И. Могиленский

Всесоюзный институт огнеупоров

З11я1111 гC. I

КО Р Р О 3 И О Н Н О С 1 О Й К И Й О Г Н Е У П О Р

Известен коррозиопностойкий огнеупор, включающий ZI.C и В,С, который может быть использован в качестве токоподводов катодиой части ал1оминиевых элсктролизеров.

Эффективность применения такого огнеупора связана с уменьшением электрического сопротивления катода за счет непосредствснно-о подвода тока к жидкому алюминию, а следовательно, с экономией электро íåðãèè и увеличе11ием срока службы электролизера.

Предложенный огнеупор содержит указанные компоненты в следующих количествах, в по весу: ZI C, 15- 37, В,С 3 — 5 и, кроме того, Zl H> 60 — 80. Это повышает устойчивость огпеупора в криолитоглиноземном расплаве и расплавс алю aIIII»II.

Для изготоглсвия изделий используют тонкомолотую шихту, а формовапие можно производить любым методом керамической техI!oлопп1 с обжигом при температуре 2200 С в вакууме или инертной среде.

Благодаря содержанию В,С и тонкому измельчс1гию шихты (удельная поверхность 3—

- .н-, г) издслия после обжига имеют большую плотность, близкую и теоретической (пористость 0,5 — 1, ) .

Скорость коррозии огнсупора при испыта1пш ь электролизере, где условия службы были

1О более жесткие в сравнении с промышленными, составляет 2 — 3,11к, час, Предмет изобретения

КОррОзионност011ки11 Ol llþ пор, вклlоча10щий

15 ZrC и В,С, от.гинаюи,ийсч тем, что, с целью повышения устойчивости в криолитоглинозем»ом расплаве и расплаве алюминия, он co Iepжит указанные ксмпоненты в слсду10щих количества, в,г по весу: ZIC 15 — 37, В,С 3 — 5

20 и, кроме того, ХгВ, 60 — 80.
