Металлическая торцовая щетка
Иллюстрации
Реферат
220935

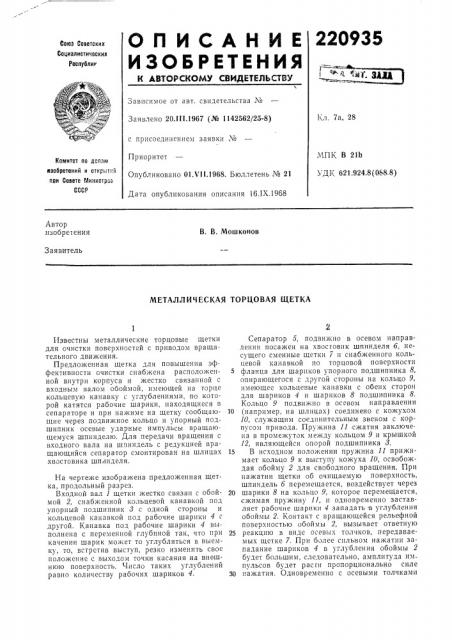

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союа Советских
Социалистических
Респу0лин
Зависимое от авт. свидетельства ¹
Кл. 7а, 28
Заявлено 20.I I I.1967 (№ 1142562/25-8) с присоединением заявки ¹
Приоритет
Опубликовано О1 V11.1968. Бюллетень № 21
Дата опубликования описания 16.1Х.1968
МПК В 21Ь
УДК 621.924.8(0&8.8) Комитет по лолам изобретений и открытий пои Совете Министров
СССР
Автор изобретения
В. В. Мо ш ко нов
3 аявитель
МЕТАЛЛИЧЕСКАЯ ТОРЦОВАЯ ЩЕТКА
Известны металлические торцовые щетки для очистки поверхностей с приводом вращательного движения.
Предложенная щетка для повышения эффективности очистки снабжена располо>кенной внутри корпуса и жестко связанной с входным валом обоймой, имеющей на торце кольцевую канавку с углублениями, по которой катятся рабочие шарики, находящиеся в сепараторе и при нажиме на щетку сообщающие через подвижное кольцо и упорный подшипник осевые ударные импульсы вращающемуся шпинделю. Для передачи вращения с входного вала на шпиндель с редукцией вращающийся сепаратор смонтирован на шлицах хвостовика шпинделя.
На чертеже изображена предложенная щетка, продольный разрез.
Входной вал 1 щетки жестко связан с обоймой 2, снабженной кольцевой канавкой под у.порный подшипник 8 с одной стороны и кольцевой канавкой под рабочие шарики 4 с другой. Канавка под рабочие шарики 4 выполнена с переменной глубиной так, что при качении шарик мо>кет то углубляться в выемку, то, встрстив выступ, резко изменить свое положение с выходом точки касания на внешнюю поверхность. Число таких углублений равно количеству рабочих шариков 4.
Сепаратор 5, подвижно в осевом направлении посажен на хвостовпк шпинделя б, несущего сменные щетки 7 и снабженного кольцевой канавкой по торцовой поверхности фланца для шариков упорного подшипника 8, опирающегося с другои стороны на кольцо 9, имеющее кольцевые канавки с обеих сторон для шариков 4 и шариков 8 подшипника 8.
Кольцо 9 подвижно в осевом направлении
10 (например, на шлицах) соединено с кожухом
10, служащим соединительным звеном с корпусом привода. Пружина 11,сжатия заключена в промежуток между кольцом 9 и крышкой
12, являющейся опорой подшипника 8.
15 В исходном положении пружина 11 прижимает кольцо 9 к выступу кожуха IU, освобождая обойму 2 для свободного вращения. При нажатии щетки об очищаемую поверхность, шпиндель б перемещается, воздействует через
20 шарики 8 на кольцо 9, которое перемещается, сжимая пружину 11, и одновременно заставляет рабочие шарики 4 западать в углубления обоймь 2. Контакт с вращающейся рельефной поверхностью обоймы 2, вызывает ответную
25 реакцию в виде осевых толчков, передаваемых щетке 7. При более сильном нажатии западание шариков 4 в углубления обоймы 2 будет большим, следовательно, амплитуда им пульсов будет расги пропорционально силе
30 нажатия. Одновременно с осевыми толчками
220935
Составитель В. Хомяков
Редактор T. Иавлова Текред А. А. Камышникова Корректор Л. В, Наделяева
Заказ 2618(2 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Типография, пр, Сапунова, 2 происходит поворот шариков 4 около собственной оси и перемещение по канавке кольца
9 на линейную величину, равную линейной величине пути контакта шарика 4 с обоймой
2, что является величиной переменной, также пропорциональной, в конечном итоге, силе нажима щетки. Шарики 4 помещены в сепаратор 5 и, перемещаясь по окружности, влекут этот сепаратор за собой, по так как сепаратор 5 связан со шпинделем б, то и шпиндель приходит во вращательное движение.
Предмет изобретения
1. Металлическая торцовая щетка для очистки поверхностей с приводом вращательного движения, отличающаяся тем, что, с целью повышения эффективности очистки, она снабжена расположенной внутри корпуса и жестко связанной с входным валом обоймой, имеющей на торце кольцевую канавку с углублениями, по которой катятся рабочие шарики, 20 находящиеся в сепараторе и при нажиме на ! .= Г
4 щетку сообщающие через подвижное кольцо и упорный подшипник осевые ударные импульсы вращающемуся шпинделю.
2. Щетка по п. 1, отличающаяся тем, что, с целью передачи вращения с входного вала на шпиндель с редукцией, вращающийся сепаратор смонтирован на шлицах хвостовика шпинделя.
3. Щетка. по пп. 1 и 2, отличающаяся тем, что с целью регулирования амплитуды осевых импульсов при изменении усилия прижима щетки к очищаемой поверхности и отключения щетки от привода при отрыве ее от этой поверхности, она снабжена расположенной внутри корпуса пружиной, стремящейся отодвинуть подвижное кольцо от обоймы и вывести рабочие гцарики из контакта с ее торцем, 4, Щетка по пп. 1 — 3, отличагощаяся тем, что, с целью повышения эффективности очистки, она выполнена из проволоки с наружным упрочнением, например хромированной.
