220937

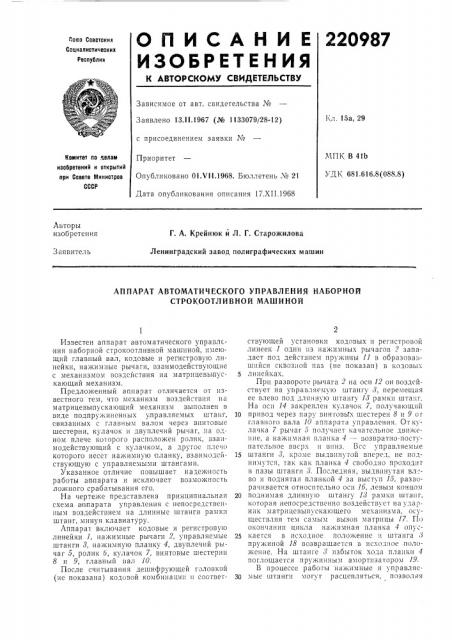

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1оз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.11.1967 (№ 1133079128-12) Кл. 15а, 29 с присоединением заявки ¹

МПК В 4lb

УДК 681.616 8(088 8) Приоритет

Опу.бликовано 01.Ъ 11.1968. Бюллетень ¹ 21

Дата опубликования описания 17.XII.1968

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Г. А. Крейнюк и Л. Г. Старожилова

Ленинградский завод полиграфических машин

Заявитель

АППАРАТ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ НАБОРНОЙ

СТРОКООТЛИВНОЙ МАШИНОЙ

Известен аппарат автоматического управления наборной строкоотливной машиной, имеющий главный вал, кодовые и регистровую линейки, нажимные рычаги, взаимодействующие с механизмом воздействия на матрицевыпуcкающий механизм.

Предложенный аппарат отличается от известного тем, что механизм воздействия на матрицевыпускающий механизм выполнен в виде подпружиненных управляемых штанг, связанных с главным валом через винтовыс шестерни, кулачок и двуплечий рычаг, на î;— ном плече коlopol расположен ролик, взаимодействующий с кулачком, а другое плечо которого несет нажимную планку, взаимодействующую с управляемыми штангами.

Указанное отличие повышает надежность работы аппарата и исключает возможность ложного срабатывания его.

На чертеже представлена принципиальная схема аппарата управления с непосредственным воздействием на длинные штанги рамки штанг, минуя клавиатуру.

Аппарат включает кодовые и регистровую линейки 1, нажимные рычаги 2, управляемые штанги 8, нажимную планку 4, двуплечий рычаг 5, ролик 6, кулачок 7, винтовые шестерни

8 и 9, главный вал 10.

После считывания дешифрующей головкой (нс показана) кодовой комбинации и соотвегствующей установки кодовых и регистровои линеек 1 один из нажимных рычагов 2 западает под действием пружины 11 в образовавшийся cHDO3 1ой Наа (не HOHaaaH) H кодовых

5 линейках.

При развороте рычага 2 на оси 12 он воздействует на ynpaaëÿåìóþ штангу 8, перемещая ее влево под длинную штангу 18 рамки штанг.

На оси 14 закреплен кулачок 7, получающий

10 привод через пару винтовь1х шестерен 8 и 9 ог главного вала 10 аппарата управления. Or кулачка 7 рычаг 5 получает качательное движение, а нажимная планка 4 — возвратно-поступательное ввсрх и вниз. Все управляемые

15 штанги т, кроме выдвинуто11 вперед, не поднимутся. àê как планка 4 свободно проходит в пазы штанги 8. Последняя, выдвинутая влво и поднятая планкой 4 за выступ 15, разворачивается относительно оси 16, левым концом

20 поднимая длинную штангу 18 рамки штанг, которая непосредственно воздействует на ударник матрицевыпускающего механизма, oc) ществляя тем самым вызов матрицы 17. Ilo

OKOHч3нии HHli;I3 Н3rK1111HÇH п 13нк3 4

25 кается в исходное положение и штанга 8 пружиной 18 возвращается в исходное положение. На штанге 8 избыток хода планки 4 поглощается пружинным амортиза.гором 19.

В процессе работы нажимпые и управляс30 мыс штанги могут расцепляться. позволяя

220S87

3 6

Ф 6 /о

Редактор Т. В. Данилова Техред A. А. Камышникова Корректор Л. В. Юшина

Заказ 3816/7 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и огкрытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2 удерживать выбранную управляемую штангу в верхнем положении в течение времени, н"обходимом для выхода матриц из магазина, не влияя на дальнейшую работу механизмов аппарата по заданному циклу.

Предложенный аппарат не исключает возможности вызова матриц при работе вручную от клавиатуры, 1(ороткие штанги 20 клавиатуры непосредственно воздействуют на длинные штанги 13.

Предмет изобретения

Аппарат автоматического управления наборной строкоэтливной машиной, имеющий главпый вал, кодовые и регистровую линейки, нажимные рычаги, взаимодействующие с механизмом воздействия на матрицевыпускающий механизм, отлича/ощийся тем, что, с целью повышения надежности работы аппарата, механизм воздействия на матрицевыпускающий механизм выполнен в виде подпружиненных управляемых штанг, связанных с главным валом через, винтовые шестерни, кулачок и двуплI0 чий рычаг, на одном плече которого расположен .ролик, взаимодействующий с кулачком, а другое плечо которого несет нажимную планку, взаимодействующую с управляемыми штангами.

/ у

/9 / (i ф
