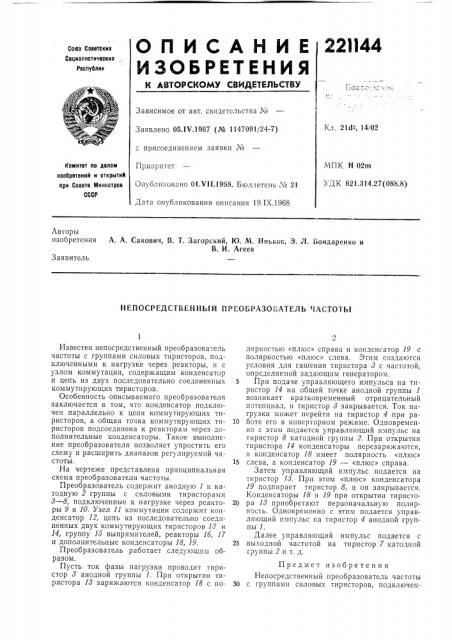

ОПИСАНИЕ 22И44

ИЗОБРЕТЕНИЯ

Союз Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 21d-, 14102

Заявлено 05.1V.1967 (№ 1147091124-7) с присоединением заявки М

МПК Н 02ттт

УДК 621.314.27(086.8) Приоритет

Опубликовано 01.VII.1968. Бюллетень ¹ 21

Дата опубликования описания 19.IX.1968

Комитет по делам иаобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. А. Сакович, В. Т. Загорский, Ю. М. Иньков, 3. Л. Бондаренко и

В. И. Агеев

Заявитель

НЕПОСРЕДСТВЕННЫЙ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

Известен непосредственный преобразователь частоты с группами силовых тиристоров, подключенными к нагрузке через реакторы, и с узлом коммутации, содержащим конденсатор и цепь из двух последовательно соединенных коммутирующих тиристоров.

Особенность описываемого преобразователя заключается в том, что конденсатор подключен параллельно к цепи коммутирующих тиристоров, а общая точка коммутирующих тиристоров подсоединена к реакторам через дополнительные конденсаторы. Такое выполнение преобразователя позволяет упростить его схему и расширить диапазон регулируемой частоты.

На чертеже представлена принципиальная схема преобразователя частоты.

Преобразователь содержит анодную 1 и катодную 2 группы с силовыми тиристорами

8 — 8, подключенные к нагрузке через реакторы 9 и 10. Узел 11 коммутации содержит конденсатор 12, цепь из последовательно соединенных двух коммутирующих тиристоров 18 и

14, группу 15 выпрямителей, реакторы 1б, 17 и дополнительные конденсаторы 18, 19.

Преобразователь работает следующим образом.

Пусть ток фазы нагрузки проводит тиристор 3 анодной группы 1, При открытии тиристора 18 заряжаются конденсатор 18 с полярностью «плюс» справа и конденсатор 19 с полярностью «плюс» слева. Этим создаются условия для гашения тиристора 8 с частотой, определяемой задающим генератором.

5 При подаче управляющего импульса на тиристор 14 на общей точке анодной группы 1 возникает кратковременный отрицательный потенциал, и тиристор 8 закрывается. Ток нагрузки может перейти на тиристор 4 при ра10 боте его в ипверторном режиме. ОдновременНо с этим подается управляющий импульс на тиристор 8 катодной группы 2. При открытии тиристора 14 конденсаторы перезаряжаются, и конденсатор 18 имеет полярность «плюс»

15 слева, а конденсатор 19 — «плюс» справа.

Затем управляющий импульс подается на тиристор 18. При этом «плюс» конденсатора

19 подпирает тиристор 8, и он закрывается.

Конденсаторы 18 и 19 при открытии тиристо20 ра 13 приобретают первоначальную полярность. Одновременно с этим подается управляющий импульс на тиристор 4 анодной группы 1.

Далее управляющий импульс подается с

25 выходнои частотой на тиристор 7 катодной группы 2 и т. д.

Предмет изобретения

Непосредственный преобразователь частоты

3Q с группами силовых тиристоров, подключен221144

Составитель Л, Борисова

Редактор Б. Шлайн Текред А. A. Камышникова Корректор Г, И. Плешакова

Заказ 2694/12 Тираж 530 Подписное

ЦИИИПИ Комитета по делам изобретепий и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ными к нагрузке через реакторы, и с узлом коммутации, содержащим конденсатор и цепь из двух последовательно соединенных коммутирующих тиристоров, отличающигсся тем, что, с целью упрощения и расширения диапазона регулируемой частоты, конденсатор подключен параллельно к цепи коммутирующих тиристоров, а общая точка коммутирующих тиристоров подсоединена к реакторам через

5 дополнительные конденсаторы.
