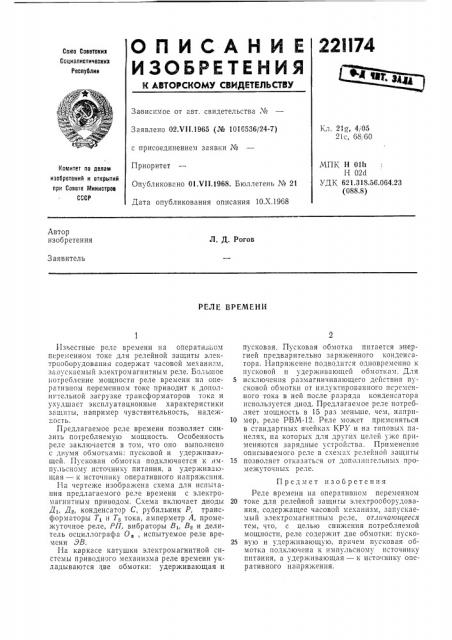

РЕЛЕ ВРЕМЕНИ
Известные реле времени на оператил- ом переменном токе для релейной защиты электрооборудования содержат часовой механизм, запускаемый электромагнитным реле. Большое потребление мощности реле времени на оперативном переменном токе приводит к дополнгтельной загрузке трансформаторов тока и ухудшаст эксплуатационные характеристики зашиты, например чувствительность, надежность.
Предлагаемое реле времени позволяет снизить потребляемую мощность. Особенность реле заключается в том, что оно выполнено с двумя обмотками: пусковой и удерживающей. Пусковая обмотка подключается к импульсному источнику питания, а удерживающая — к источнику оперативного напрян спия.
1-1а чертеже изображена схема для испытания предлагаемого реле времени с электромагнитным приводом. Схема включает диоды
Дт, Д, конденсатор С, рубильник Р, трансформаторы Т, и Те тока, амперметр А, промежуточное реле, Р17, вибраторы Вь В и делитель осциллографа О,, испытуемое реле времени ЗВ.
На каркасе катушки электромагнитной системы приводного механизма реле времени укладываются две обмотки: удерживающая и пусковая. Пусковая обмотка питается энергией предварительно заряженного конденсаТор2. Напряжение подводится одновремснно к пусковой и удерживающей обмоткам. Для
5 исключения размагничивающего действия п) сковой обмотки от индуктированного ncðeìeíного тока в ней после разряда конденсатора используется диод. Предлагаемое реле потребляет мощность в 15 раз меньше, чем, напрпI0 мер, реле РВМ-12. Реле может применяться в стандартных ячейках КРУ и на типовых панелях, на которых для других целей уже применяются зарядные устройства. Применение описываемого реле в схемах. релейной защиты
15 позволяет отказаться от дополнительных промежуточных реле.
Предмет изобретения
Реле времени на оперативном переменном
20 токе для релейной защиты электрооборудования. содержащее часовой механизм, запускаемый электромагнитным реле, от,гичатощееся тем, что, с целью снижения потребляемой мощности, реле содержит две обмотки: пуско25 вую и удерживающую, причем пусковая обмотка подключена к импульсному источнику питания, а удерживающая — к источнику оперативного напряжения.
