Замедляющая система
Иллюстрации
Реферат

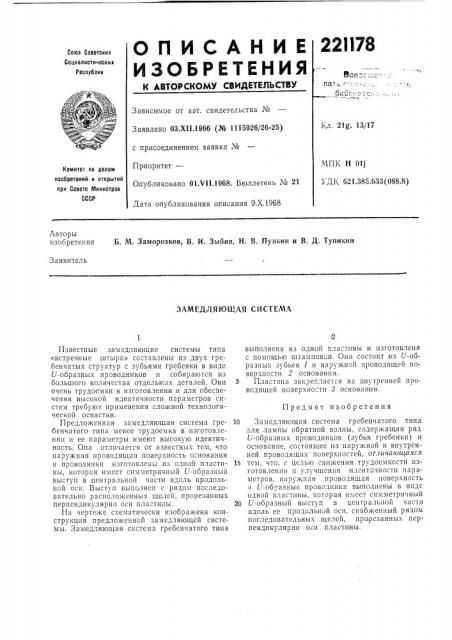

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕПЬСТВУ
Союз Советския
Социалистическия
Республик пать;- " - ;.-,, у ЛР м
Зависимое от авт. свидетельства №
Заявлено ОЗ.XII.1966 (№ 1115926/26-25) с присоединением заявки №
Приоритет—
Опубликовано 01.VII.1968. Бюллетень ¹ 21
Дата опубликования описания 9.Х,1968
Кл. 2lg, 13/17
МПК Н 01.
Ъ Д1с, 621.385.633 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения Б. М. Заморозков, В, И. Зыбин, H. В, Пункин и В. Д. Тупикин
Заявитель
ЗАМЕДЛЯЮЩАЯ СИСТЕМА
Предмет изобретения
Известные замедляюгцие системы типа
«встречные штыри» составлены из двух гребенчатых структур с зубьями гребенки в виде
U-образных проводников и собираются из большого количества отдельных деталей. Они очень трудоемки в изготовлении и для обеспечения высокой идентичности параметров систем требуют применения сложной технологической оснастки.
Предложенная замедляющая система гребенчатого типа менее трудоемка в изготовлении и ее параметры имеют высокую идентичность. Она отличается от известных тем, что наружная проводящая поверхность основания и проводники изготовлены из одной пластины, которая имеет симметричный U-образный выступ в центральной части вдоль продольной оси. Выступ выполнен с рядом последовательно .расположенных щелей, прорезанных перпендикулярно оси пластины.
На чертеже схематически изооражена конструкция предложенной замедляющей системы. Замедляющая система гребенчатого типа выполнена из одной пластины и изготовлена с помощью штамповки. Она состоит из U-ооразных зубьев 1 и наружной проводящей поверхности 2 основания.
5 Пластина закрепляется на внутренней проводящей поверхности 8 основания.
10 Замедляющая система гребенчатого типа для лампы обратной волны, содержащая ряд
U-образных проводников (зубья гребенки) и осчование, состоящее из наружной и внутренней проводящих поверхностей, отличатои аяся
15 тем, что, с целью снижения трудоемкости изготовления и улучшения идентичности параметров, наружная проводящая поверхность
Г-образные проводники выполнены в виде одной пластины, которая имеет симметричный
20 U-образный выступ в центральной части вдоль ее продольной оси. снабженный рядом последовательных щелей, прорезанных перпендикулярно оси пластины.
221178
Составитель Л. Ф. Фролова
Редактор П. Шлайн Техред А. А. Камышникова Корректор Г. И, Плешакова
Заказ 2846(9 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изооретений и открытий при Совете Министров СССР
Москва, Цептр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
