Реферат



22II 86

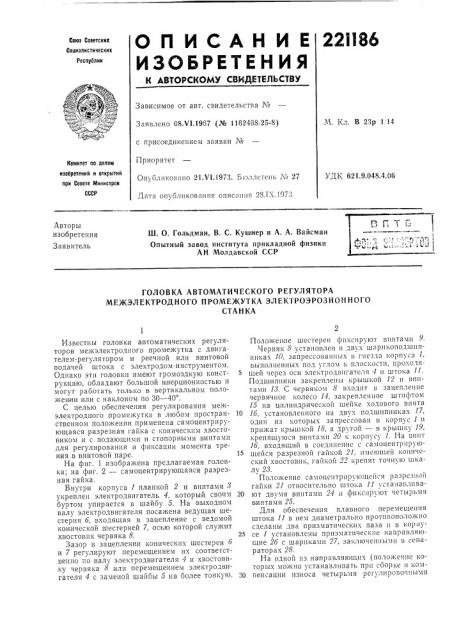

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В 23р 1.14

Заявлено 08Л 1.1967 (№ 1162468,25-8) с присоединением заявки ¹

Приоритет

Опубликоьаио 21 V1.1973. Бюллетень № 27

Дата опубликования описания 28.1\.1973

Котеитет по лелем изобретений и открытий при Совете Министров

СССР

УДК 621 9 048 4 06

Авторы изобретения

Заявитель

Ш. О. Гольдман, В. С. Кушнер и А, А. Вайсман

Опытный завод института прикладной физики

АН Молдавской ССР

ГОЛОВКА АВТОМАТИЧЕСКОГО РЕГУЛЯТОРА

МЕЖЭЛЕКТРОДНОГО ПРОМЕЖУТКА ЭЛЕКТРОЭРОЗИОННОГО

СТАН КА

Известны головки автоматических регуляторов межэлектродиого промежутка с двигателем-регулятором и реечной или винтовой подачей штока с электродом-инструментом.

Однако эти головки имеют громоздкую конструкцию, обладают большой инерционностью и могут работать только в вертикальном положении или с наклоном по 30 — 40 .

С целью обеспечения регулирования межэлектродного промежутка в любом пространственном положении применена самоцентрирующаяся разрезная гайка с коническим хвостовиком и с подающими и стопорными винтами для регулирования и фиксации момента трения,в винтовой паре.

На фиг. изображена предлагаемая головка; на фиг. 2 — самоцентрирующаяся разрезная гайка.

Внутри корпуса 1 планкой 2 и винтами 8 укреплен электродвигатель 4, который своим буртом упирается в шайбу 5. На выходном валу электродвигателя посажена ведущая шестерня б, входящая в зацепление с ведомой конической шестерней 7, осью которой служит хвостовик червяка 8.

Зазор в зацеплении конических шестерен 6 и 7 регулируют перемещением их соответственно по валу электродвигателя 4 и хвостовику червяка 8 или перемещением электродвигателя 4 с заменой шайбы 5 на более тонкую.

Положение шестерен фиксируют винтами 9.

Червяк 8 установлен в двух шарикоподшипниках 10, запрессованных в гиезда корпуса 1, выполненных под углом к плоскости, проходящей через оси электродвигателя 4 и штока 11.

Подшипники закреплены крышкой 12 и винтами 13. С червяком 8 входит в зацепление червячное колесо 14, закрепленное штифтом

15 на цилиндрической шейке ходового винта

10 16, установленного на двух подшипниках 17, один из которых запрессован в корпус 1 и

IlpHAiBT крышкой 18, а др 1 той — B крыв|ко 1К крепящуюся винтами 20 к корпусу 1. На винт

16, входящий в соед|шенис с самоцеитрирующейся разрезной гайкой 21, имеющей конический хвостовик, гайкой 22 крепят точную шкалу 28.

Положение самоцснтрирующсйся разрезной гайки 21 относительно штока 11 устанаьлива20 ют двумя винтами 24 и фиксируют четырьмя винтами 25.

Для обеспечения плавного перемещения штока 11 в нем диаметрально противополохкно сделаны два призматических паза и в корну25 се 1 установлены призматические направляющие 26 с шариками 27, заключеннь|ми в сепар а тор ах 28.

На одной из направляющих (положение которых можно устанавливать при сборке и ком-0 пенсации износа четырьмя регулировочными

30 винтами 29) закреплены два микропереключателя 30, а на второй — шкала 31 грубого отсчета величины хода штока 11 с электродом

32. На лыске шт"-I B 11 стрелк 1-указатель 83 закреплена двумя винтами 34.

Для подсветки шкал на кронштейне 86, вмонтирована электролампочка 26.

K корпусу 1 крепят три съемные крышки: верхщою крышку 87 и переднюю крышку 88, в прорезях которых вставлены прозрачные стекла 89 и 40, и нижнюю крышку 41, которые обеспечивают свободный доступ ко всем частям устройства при сборке и эксплуатации и защищают направляющие и подшипники от попадания пыли и грязи.

Через отверстие во внутреннюю полость штока ll введена трубка 42 со штуцером 48 для подачи рабочей жидкости в зону обработки для чего шток 11 и оправка 44 имеют сквозные отверстия.

Б зависимости от рода выполняемой, работы электрод 82 устанавливают в оправке, патроне 46 или патроне с вибратором, которые цептрируются своими хвостовиками и крепятся гайкой 46 к штоку 11.

Головка работает следующим образом.

При подаче напряжения электродвигатель 4 через конические шестерни 6 и 7, червяк 8, червячное колесо 14 приводит во вращение ходовой винт 16. При этом гайка 21, закрепленная на штоке 11, сообщает ему возвратнопоступательное движение по шариковым направляющим 26.

Ч аправлепие движения штока 11 и закрепленного в нем электрода 32 нзменястся в зависимости от полярности напряжения, подаваемого на электродвигатель 4. В крайних no;Io)I

Величина перемещения штока 11 с электродом 82 определяется по Освещаемым электролампочкой 86 двум шкалам 81 и 28.

При работе полым или сплошным электродом 82 рабочая жидкость подается внутри штока 11 Ifo трубке 42 и справке 44 с >IBTpoном 46, что ооеспечивает хорошее улалс. ие продуктов эрозии из зо;ffl ооработки и качественное протекапи" элсктроискрового Lpoцесса.

Предмет изобретения

Головка автоматического регулято";, . нe>«электродного промежутка электроэрознонного станка с параллельным расположением и" одном уровне приводного электродвигателя и штока, несущего электрод-инструмент, or Iè÷à оиаяся тем, что, с целью обеспечеш*,я регулировапия межэлектродного промежутка в люоом пространственном положении, применена самоцентрирующаяся разрезная гайка с коническим хвостовиком и с подающими и стопорными вIIII aiIII для регулирования и фиксации момента трения в винтовой паре.
