Реферат

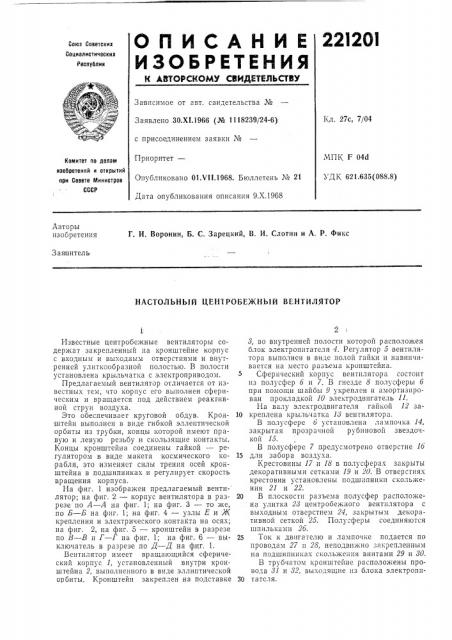

О П И С А Н И Е 2212Gl

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ЗО.Х1.1966 (¹ 1118239/24-6) с присоединением заявки №

Приоритет—

Опубликовано 01Л 11.1968. Бюллетень № 21

Дата опубликования описания 9.Х.19б8

Кл. 27с, 7/04

МПК F 04c1

УДК 621.635(088.8) Комитет по делам изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

Г. И. Воронин, Б. С. Зарецкий, В. И. плотин и А. P. Фикс

3 а я в и тел ь

НАСТОАЬНЬ1Й ЦЕН 1Р0ЬЕЖНЬ1Й ВЕНТИЛЯТОР

Известные центробежные вентиляторы содержат закрепленный «а кронштейне корпус с входным и выходным отверстиями и внутренней улиткообразной полостью. В полости установлена крыльчатка с электроприводом.

Предлагаемый вентилятор отличается от известных тем, что корпус его выполнен сферическим и вращается под действием реакгивной струи воздуха.

Это обеспечивает круговой обдув. Крон- 10 штейн выполнен в виде гибкой эллептической орбиты из трубки, концы которой имеют правую и левую резьбу и скользящие контакты.

Концы кронштейна соединены гайкой — регулятором в виде макета космического ко- 15 рабля, это изменяет силы трения осей кронштейна в подшипниках и регулирует скорость вращения корпуса.

На фиг. 1 изображен предлагаемый венти- лятор; »а фиг. 2 — корпус вентилятора в раз- 20 резе по А — А на фиг. 1; на фиг. 3 — то же, по Б — Б на фиг. 1; на фиг. 4 — узлы Е и Ж крепления и электрического контакта на осях; на фиг. 2, на фиг. 5 — кронштейн в разрезе по  — В и à — Г на фиг. 1; на фиг. б — вы- 25 ключатель в разрезе по Д вЂ” Д на фиг. 1.

Вентилятор имеет вращающийся сферический корпус 1, установленный внутри крон. штейна 2, выполненного в виде эллиптической орбиты. Кронштейн закреплен на подставке 30, т, во внутренней полости которой расположен блок электропитателя 1. Регулятор 5 вентилятора выполнен в виде полой гайки и навинчивается на место разъема кронштейна.

Сферический корпус вентилятора состоит из полусфер 6 и 7. В гнезде 8 полусферы 6 при помощи шайбы 9 укреплен и амортизирован прокладкой 10 электродвигатель 11.

На валу электродвигателя гайкой 12 закреплена крыльчатка 18 вентилятора.

В полусфере 6 установлена лампочка 14, закрытая прозрачной рубиновой звездочкой 15.

В полусфере 7 предусмотрено отверстие 16 для забора воздуха.

Крестовины 17 и И в полусферах закрыты декоративными сетками 19 и 20. В отверстиях крестовин установлены подшипники скольжения 21 и 22.

В плоскости разъема полусфер расположена улитка 28 центробежного вентилятора с выходным отверстием 24, закрытым декоративной сеткой 25. Полусферы соединяются шпильками 26.

Ток к двигателю и лампочке подается по проводам 27 и 28, неподвижно закрепленным на подшипниках скольжения винтами 29 и 80.

В трубчатом кронштейне расположены провода Л и 82, выходящтте из блока электропитателя.

22120f

Корпус вентилятора закреплен на кронштейне двумя полуосями 88 и 84, установленными на резьбе во втулках 85 и 86, изготовленных из электроизоляционного материала.

Во втулках 85 и 86 находятся концы проводов 81 и 82.

Разъем кронштейна, имеющего на концах правую и левую резьбы, стягивается полой ,гайкой-регулятором 5. Регулятор выполнен в виде модели космического корабля и также имеет на своих концах правую и левую резьбы.

На разъеме кронштейна в электроизоляционных втулках 87 и 88 расположены электрические контакты 89 и 40, замыкающие и размыкающие провод 82.

Вентилятор работает следующим образом.

При повороте гайки-регулятора 5 вентилятор наворачивается на концы кронштейна и, стягивая их, замыкает электрические контакты 89 и 40 и провод 82. Ток, проходя по проводам 81 и 82, полуосям 88 и 84, проводам 27 и 28 поступает к двигателю и лампочке.

Крыльчатка центробежного вентилятора, вращаясь, через декоративную сетку 19, крестовину 17 и выходное отверстие 16, затягивает окружающий воздух и выбрасывает его через выходное отверстие 24 и декоративную сетку 25.

При выбросе воздуха через выходное отверстие 24 и декоративную сетку 25 в результате реактивной силы потока воздуха образуется крутящий момент, который раскручивает корпус 1 вентилятора вокруг своей оси.

Скорость вращения корпуса вентилятора и частота обдува воздухом регулируется гайкой, при этом в результате изменения осевых сил изменяется момент трения в подшипниках

21 и 22, Поворачивая гайку, можно прекратить вращение корпуса вокруг своей оси, при этом будет создан направленный поток возl0 духа.

Предмет изобретения

1. Настольный центробежный вентилятор, содержащий закрепленный на кронштейне

15 корпус с входным и выходным отверстиями и внутренней улиткообразной полостью, в которой установлена крыльчатка с электроприводом, отличающийся тем, что, с целью обеспечения кругового обдув а, корпус выполнен

20 сферическим с возможностью вращения под действием реактивной струи воздуха.

2. Вентилятор по п. 1, отличающийся тем, что кронштейн выполнен в виде гибкой эллиптической орбиты из трубки, концы которой

25 имеют правую и левую резьбу и скользящие контакты.

3. Вентилятор по пп. 1 и 2, отличающийся тем, что, с целью регулирования скорости вращения корпуса, концы кронштейна соединены

30 гайкой-регулятором в виде макета космического корабля для изменения силы трения осей кронштейна в подшипниках.

221201

Узел е

Составитель И. Бакланова

Редактор Э. Рубан Текред А. А. Камышникова Корректор Г. И, Плешакова

Заказ 2846(16 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
