Металлокерамический материал на основе серебра

Металлокерамический материал на основе серебра

Иллюстрации

Показать все

Реферат



221301

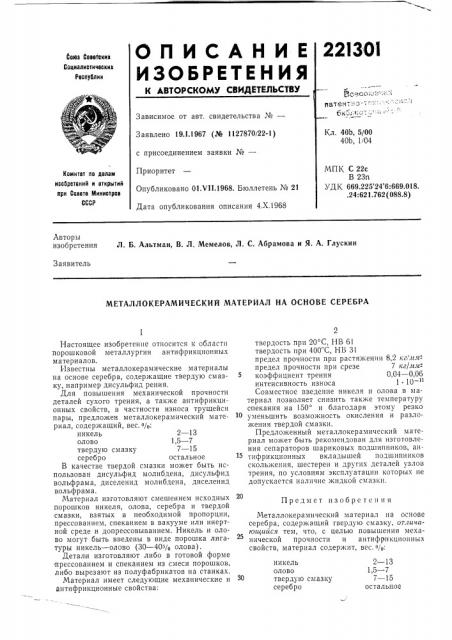

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

19,.:., с о;.„ 1 .,;-. патонт-,.:б; ", Зависимое от авт. свидетельства №вЂ”

Кл. 40Ь, 5/00

40b, 1ii 04

Заявлено 19.!.1967 (№ 1127870/22-1) с присоединением заявки №вЂ”

Приоритет

Опубликовано 01.VII.1968. Бюллетень № 21

Дата опубликования описания 4,Х.1968

МПК С 22с

В 23п

УДК 669.225 24 6:669.018.. 24: 621. 762 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения Л. Б. Альтман, В. Л. Мемелов, Л. С. Абрамова и Я. А. Глускин

Заявитель

МЕТАЛЛОКЕРАМИЧЕСКИЙ МАТЕРИАЛ НА ОСНОВЕ СЕРЕБРА

Предмет изобретен и я

2 — 13

1,5 — 7

7 — 15 остальное никель олово твердую смазку серебро

ЗО

Настоящее изобретение относится к области порошковой металлургии антифрикционных материалов.

Известны металлокерамические материалы на основе серебра, содержащие твердую смазку, например дисульфид рения.

Для повышения механической прочности деталей сухого трения, а также антифрикционных свойств, в частности износа трущейся пары, предложен металлокерамический материал, содержащий, вес.%: никель 2 — 13 олово 1,5 — 7 твердую смазку 7 — 15 серебро остальное

В качестве твердой смазки может быть использован дисульфид молибдена, дисульфид вольфрама, диселенид молибдена, диселенид вольфрама.

Материал изготовляют смешением исходных порошков никеля, олова, серебра и твердой смазки, взятых в необходимой пропорции, прессованием, спеканием в вакууме или инертной среде и допреосовыванием. Никель и олово могут быть введены в виде порошка лигатуры никель — олово (30 — 40>/о олова).

Детали изготовляют либо в готовой форме прессованием и спеканием из смеси порошков, либо вырезают из полуфабрикатов на станках.

Материал имеет следующие механические и антифрикционные свойства: гвердость при 20 С, НВ 61 твердость при 400"С, НВ 31 предел прочности при растяжении 8,2 кг, ил- предел прочности при срезе 7 кг/лл- коэффициент трения 0,04 — 0,06 интенсивность износа 1 10

Совместное введение никеля и олова в материал позволяет снизить также температуру спекания на 150 и благодаря этому резко

10 уменьшить возможность окисления и разложения твердой смазки.

Предложенный металлокерамический материал может быть рекомендован для изготовления сепараторов шариковых подшипников, антифрикционных вкладышей подшипников скольжения, шестерен и других деталей узлов трения, по условиям эксплуатации KQTopblx не доп) скается наличие жидкой смазки.

Металлокерамический материал на основе серебра, содержащий твердую смазку, отличаюи ийся тем, что, с целью повышения механической прочности и антифрикционных свойств, материал содержит, вес.%:
