Патент ссср 221302

Патент ссср 221302

Иллюстрации

Показать все

Реферат

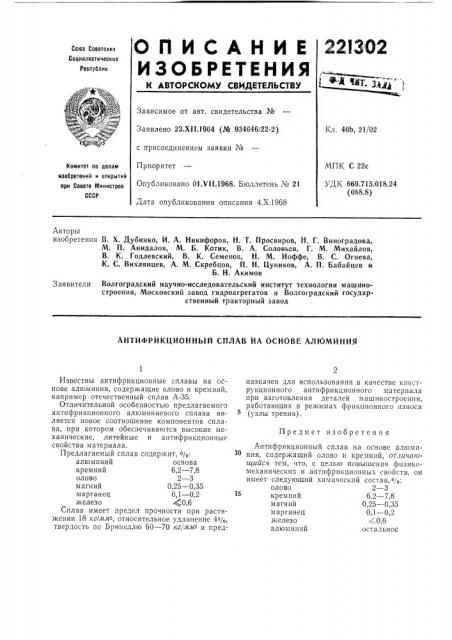

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2213 О2

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 23.Х11.1964 (Л 934646/22-2) с присоединением заявки ¹

Приоритет

Опубликовано 01.VII.1968. Бюллетень ч 21

Дата опубликования описания 4,Х.1968

Кл. 40Ь, 21/02

МПК С 22с

УДК 669.715.018.24 (088.8) Котаитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения В. X. Дубинко, И. А. Никифоров, H. Т. Просвиров, H. Г. Виноградова, М. П. Анидалов, М. Б. Котик, В. А. Соловьев, Г. М. Михайлов, В. К. Годлевский, В. К. Семенов, Н. М. Иоффе, В. С. Огнева, К. С. Вихлянцев, А. М. Скребцов, П. Н. Цуников, А. П. Бабайцев и

Б. H. Акимов

Заявители Волгоградский научно-исследовательский институт технологии машиностроения, Московский завод гидроагрегатов и Волгоградский государственный тракторный завод

АНТИФРИКЦИОННЫЙ СПЛАВ НА ОСНОВЕ АЛЮМИНИЯ

Предмет изобретения

Известны антифрикционные сплавы на основе алюминия, содержащие олово и кремний, например отечественный сплав A-35.

Отличительной особенностью предлагаемого антифрикционного алюминиевого сплава является новое соотношение компонентов сплава, при котором обеспечиваются высокие механические, литейные и антифрикционные свойства материала.

Предлагаемый сплав содержит, с/с. алюминий основа кремний 6,2 — 7,8 олово 2 — 3 магний 0,25 — 0,35 марганец 0,1 — 0,2 железо 0,6

Сплав имеет предел прочности при растяжении 18 кгlм,и2, относительное удлинение 4%, твердость по Бринеллю 60 — 70 кг/лм- и предназначен для использования в качестве конструкционного антифрикционного материала при изготовлении деталей машиностроения, работающих в режимах фрикционного износа (узлы трения).

Антифрикционный сплав на основе алюми10 ния, содержащий олово и кремний, orëè÷à>ои ийся тем, что, с целью повышения физикомеханических и антифрикционных свойств, он имеет следующий химический состав, ,:>
