Патент ссср 221395

Патент ссср 221395

Иллюстрации

Показать все

Реферат

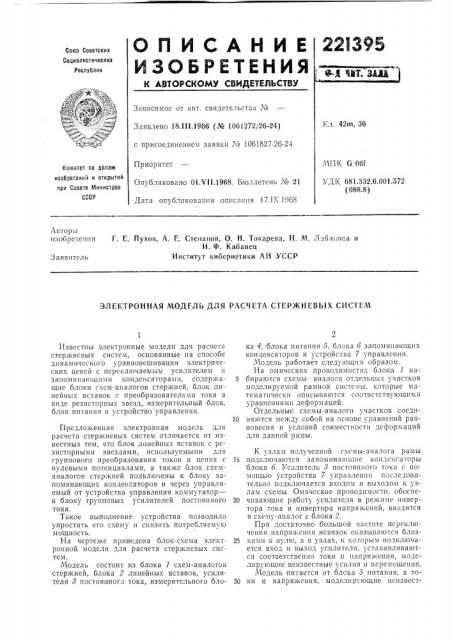

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18,III.1966 (№ 1061272/26-24) с присоединением заявки ¹ 1061827 26-24

Приоритет

Опубликовано 01.VII.1968. Бюллетень № 21

МПК Ст 061

Комитет по делам изобретений и открытий при Совете Министров

CCCP

Ъ Д1 681 332.6.001.572 (088.8) Дата опубликования ollllcaHIIn 17.IX.1968

Автор1>1 изобретения

Г. Е. Пухов, А. Е. Степанов, О. H. Токарева, H. M. Л:тби loва и

И. Ф. Кабанец

Институт кибернетики АН УССР

Заявитель

ЭЛЕКТРОННАЯ МОДЕЛЬ ДЛЯ РАСЧЕТА СТЕРЖНЕВЫХ СИСТЕМ

Известны электронные модели для расчета стержневых систем, основанные на способе динамического уравновешивания электрических цепей с переключаемым усилителем и за помина!ОЩ11ми 1 Онденсаторам11, содержащие блоки схем-аналогов стержней, блок линейных вставок с преобразователями тока в виде резисторных звезд, измерительный блок, блок питания и устройство управления.

Предложенная электронная модель для расчета стержневых систем отличается от известных тем, что блок линейных вставок с резисторными звездами, используемыми для группового преобразования токов в цепях с нулевыми потенциалами, а также блок схеманалогов стержней подключены к блоку запоминающих конденсаторов и через управляемый от устройства управления коммутатор— к блоку групповых усилителей постоянного тока.

Такое выполнение устройства позволило упростить его схему и снизить потребляемую мощность.

На чертеуке приведена блок-схема электронной модели для расчета стержневых систем.

Модель состоит из блока 1 схем-аналогов стержней, блока 2 линейных вставок, усилителя 8 постоянного тока, измерительного блокг 4, блока питания 5, блока 6 запом1шаюшнх конденсаторов и устройства 7 управления.

Модель работает следующим образом.

На омичсских проводимостях блока 1 на5 бираются схемы- аналоги отдельных участков моделируемой рамной системы, которые математически описываются соответствующими уравнениями деформаций.

Отдельные схемы-аналоги участков соеди10 няются между собой на основе уравнений равновесия и условий совместности деформаций для даннои рамы.

K узлам полученной схемы-аналога рамы

15 подключаются запоминающие конденсаторы блока 6. Усилитель т постоянного тока с помощью устройства 7 управления последовательно подключается входом и выходом к узлам схемы. Омические проводимости, обеспе20 чивающие работу усилителя в режиме инвертора тока и инвертора напряжений, вводятся в схему-аналог с блока 2.

При достаточно большой частоте переклю %eHHs напряжения HcBSI3011 Оказыва1отся б IH325 I по, а B v3 TBx, K которым поди >110 12ется вход н выход усилителя, устанавливаются соответственно токи и напряжения, моделирующие неизвестные усилия и перемещения.

Модель питается от блока 5 питания, а то30 ки и напряжения. моделирующие неизвест221395

Сосзавптель Е, Б. Елагин

Техред Р, М. Новикова

Редактор П. клайн

Корректор О. Б. Тюрина

Заказ 2700)12 Тираж 530 Подписное

ЦНИИПИ Комитега по делам пзооретсьий и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ные, измеряются с помощью измерительного блока 4.

Электронная модель может быть применена при расчете сложных стержневых систем в строительной механике.

Предмет изобретения

Электронная модель для расчета стержневых систем, реализующая способ динамического уравновешивания электрических цепей с переключаемым усилителем и заминающими конденсаторами, содержащая блок схем-аналогов стержней, блок линейных вставок с преобразователями тока в виде резисторных звезд, измерительный блок, блок питания и устройство управления, отлича ощаяся тем, что, с целью упрощения схемы и уменьшения

5 потребляемой мощности, блок линейных вставок с резисторными звездами, используемыми для группового преобразования токов в цепях с нулевыми потенциалами, а также блок схеманалогов стержней подключены к блоку за10 поминающих конденсаторов и через управляемый от устройства управления коммутатор— к блоку групповых усилителей постоянного тока.
