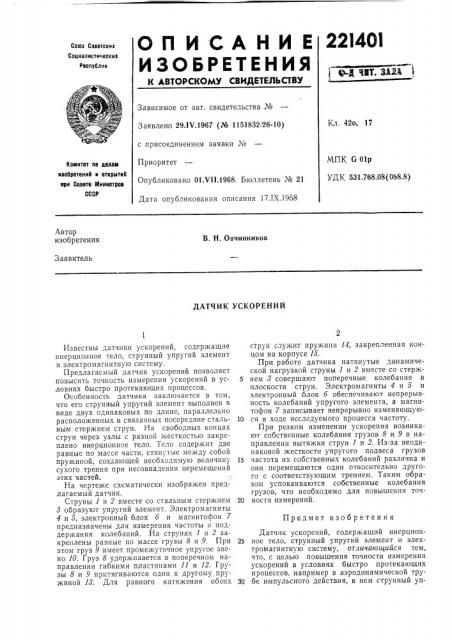

ДАТЧИК УСКОРЕНИЙ
Известны датчики ускорений, содержащие инерционное тело, струнный упругий элемент и электр ом а гн итную систему.
Предлагаемый датчик ускорений позволяет повысить точность измерения ускорений в ус. ловиях быстро протекающих процессов.
Особенность датчика заключается в том, что его струнный упругий элемент выполнен в виде двух одинаковых по длине, параллельно расположенных и связанных посередине стальным стержнем струн. На свободных концах струн через узлы с разной жесткостью закреплено инерционное тело. Тело содержит две равные по массе части, стянутые между собой пружиной, создающей необходимую величину сухого трения при несовпадении перемещений этих частей.
На чертеже схематически изображен предлагаемый датчик.
Струны 1 и 2 вместе со стальным стержнем
8 образуют упругий элемент. Электромагниты
4 и 5, электронный блок б и магнитофон 7 предназначены для измерения частоты и поддержания колебаний. На струнах 1 и 2 закреплены равные по массе грузы 8 и 9. При этом груз 9 имеет промежуточное упругое звено 10. Груз 8 удерживается в поперечном направлении гибкими пластинами 11 и 12. Грузы 8 и 9 притягиваются один к другому пружиной 18. Для равного натяжения обеих струн служит пружина 14, закрепленная концом на корпусе 15.
При работе датчика .натянутые динамической нагрузкой струны 1 и 2 вместе со стерж5 нем 8 совершают поперечные колебания в плоскости струн. Электромагниты 4 и 5 и электронный блок б обеспечивают непрерывность колебаний упругого элемента, а магнитофон 7 записывает непрерывно изменяющую10 ся в ходе исследуемого процесса частоту.
При резком изменении ускорения возникают собственные колебания грузов 8 и 9 в направлении вытяжки струн 1 и 2. Из-за неодинаковой жесткости упругого подвеса грузов
15 частота их собственных колебаний различна и они перемещаются один относительно другого с соответствующим трением. Таким образом успокаиваются собственные колебания грузов, что необходимо для повышения точ20 ности измерений.
Предмет изобретения
Датчик ускорений, содержащий инерцион25 ное тело, струнный упругий элемент и электромагнитную систему, отличающийся тем, что, с целью повышения точности измерения ускорений в условиях быстро протекающих процессов, например в аэродинамической тру30 бе импульсного действия, в нем струнный упСоставитель В. H. Жилейкина
Техред P. М. Новикова Корректор О. Б. Тюрииа
Редактор П. Шлайи
Заказ 2700/17 Тираж 530 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типографии, пр. Сапунова, 2 ругий элемент выполнен в виде двух одинаковых:по длине, параллельно расположенных и связанных посередине стальным стержнем струн, на свободных концах которых через узлы с разной жесткостью закреплено инерционное тело, содержащее две равные по массе части, стянутые между собой пружиной, создаюгцей необходимую величину сухого трения при несовпадающих перемещениях этих
5 частей,
