Реферат

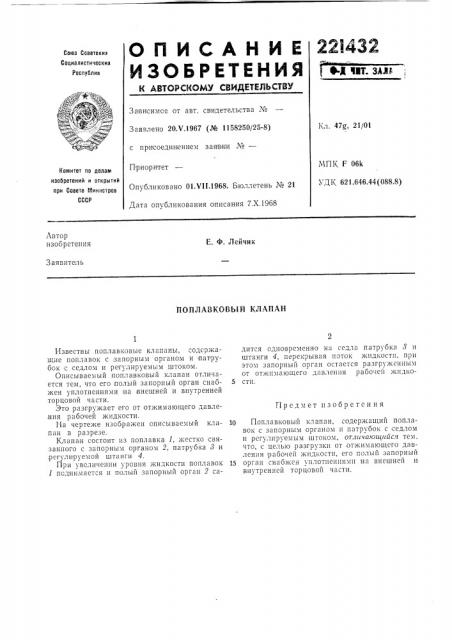

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ф чж . ЗАи

Зависимое от авт. свидетельства №,г- фЗаявлено 20.V.1967 (№ 1158250/25-8) с присоединением заявки №вЂ”

Кл. 47о, 21/01

МПК I. 06k

1 ДК 621.646.44(088,8) Приоритет

Опубликовано 01.VII.1968. Бюллетень № 21

Дата опубликования описания 7.Х.1968

Комитет по делам изобретений и открытий и ри Совете ГЛ и н и с тров

СССР

Автор изобретения

Е. Ф. Лейчик

Заявитель

ПОПЛАВКОВЫЙ КЛАПАН дится одновременно на седла патрубка 8 и штанги 4, перекрывая поток жидкости, при этом запорным орган остается разгруженным от отжимающего давления рабочей жидко5 стп.

10 Поплавковый клапан, содержащий поплавок с запорным органом и патрубок с седлом и pcióëèðóåìûì штоком, от.гакающайся тем, что, с целью разгрузки от отжимающего давления рабочей жидкости, его полый запорный

15 орган снабжен уплотнениями на внешней и внутренней торцовой части.

Известны поплавковые клапаны, содсржащие поплавок с запорным органом и пагрубок с седлом и регулируемым штоком.

Описываемый поплавковый клапан отличается тем, что его полый запорный орган снабжен уплотнениями на внешней и внутренней торцовой части.

Это разгружает его î-отжимающего,д,авления рабочей жидкости.

1-1а чертеже изображен описываемый клапан в разрезе.

Клапан состоит из поплавка /, жестко связанного с запорным органом 2, патрубка 8 и ,регулируемой штанги 4.

При увеличении уровня жидкостг(поплавок

1 поднимается и полый запорный орган 2 саПредмет изобретения

221432
