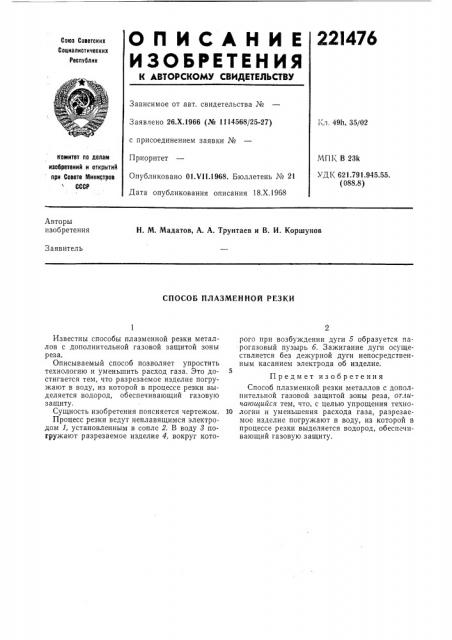

О П И С А Н И Е 22I476

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 26.Х.1966 (¹ 1114568/25-27) с присоединением заявки №

Приоритет

Опубликовано 01.VI1.1968. Бюллетень № 21

Дата опубликования описания 18.Х.1968

Кл, 49h, 35/02 комитет по делам изобретеиий и открытий при Совете Мииистров

СССР

МПК В 23k

УДК 621.791.945.55. (088.8) Авторы изобретения

Н. М. Мадатов, А. А. Трунтаев и В. И. Коршунов

Заявитель

СПОСОБ ПЛАЗМЕННОЙ РЕЗКИ

Известны способы плазменной резки металлов с дополнительной газовой защитой зоны реза.

Описываемый способ позволяет упростить технологию и уменьшить расход газа. Это достигается тем, что разрезаемое изделие погружают в воду, из которой в процессе резки выделяется водород, обеспечивающий газовую защиту.

Сущность изобретения поясняется чертежом.

Процесс резки ведут неплавящимся электродом 1, установленным в сопле 2. B воду 8 погружают разрезаемое изделие 4, вокруг которого при возбуждении дуги 5 образуется парогазовый пузырь б. Зажигание дуги осуществляется без дежурной дуги непосредственным касанием электрода об изделие, 5

Предмет изобретения

Способ плазменной резки металлов с дополнительной газовой защитой зоны реза, отлииаюи1ийся тем, что, с целью упрощения техно10 логии и уменьшения расхода газа, разрезаемое изделие погружают в воду, из которой в процессе резки выделяется водород, обеспечивающий газовую защиту.

221476

Техред Л. К, Малова Корректор Н. И. Харламова

Редактор Л. Струве

Типография, пр. Сапунова, 2

Заказ 3085/18 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
