Реферат

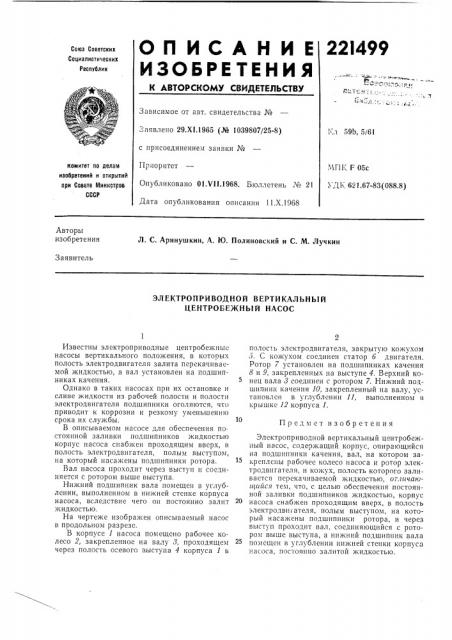

ОП ИСА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сооетскик

Социзлистических

Респтблик

Зависимое от авт. свидетельства №

:аявлено 29.XI.1965 (№ 1039807/25-8) с присоединением заявки №

Приоритет

1;л 59b 5/61

МГ1Е, Г 05с комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 01.Ч1!.1968. Бюллетень № 21 Х ДЕ 621.67-83(088.8)

Дата опубликования описания 11.Х.1968

Авторы изобретения

Л. С. Аринушкин, А. Ю. Полиновский и С. М. Лучкин

Заявитель

ЭЛЕКТРОПРИВОДНОЙ ВЕРТИКАЛЬНЫЙ

ЦЕНТРОБЕЖНЫЙ НАСОС

Предмет изобретения

Известны электроприводные центробежные насосы вертикального положения, в которых полость электродвигателя залита перекачиваемой жидкостью, а вал установлен на подшипниках качения.

Однако в таких насосах при их остановке и сливе жидкости из рабочей полости и полости электродвигателя подшипники оголяются, что приводит к коррозии и резкому уменьшению срока их службы.

В описываемом насосе для обеспечения постоянной заливки подшипников жидкостью корпус насоса снабжен проходящим вверх, в полость электродвигателя, полым выступом, на который насажены подшипники ротора.

Вал насоса проходит через выступ и соединяется с ротором выше выступа.

Нижний подшипник вала помещен в углублении, выполненном в нижней стенке корпуса насоса, вследствие чего он постоянно залит жидкостью.

На чертеже изображен описываемый насос в продольном разрезе.

В корпусе 1 насоса помещено рабочее колесо 2, закрепленное на валу 8, проходящем через полость осевого зыступа 4 корпуса 1 в полость электродвигателя, закрытую кожухом

5. С кожухом соединен статор б двигателя.

Ротор 7 установлен на подшипниках качения

8 и 9, закрепленных на выступе 4. Верхний конец вала 8 соединен с ротором 7. Нижний подшипник качения 10, закрепленный на валу, установлен в углублении 11, выполненном l3 крышке 12 корпуса 1.

Электроприводной вертикальный центробежный насос, содержащий корпус, опирающийся на подшипники качения, вал, на котором закреплсны рабочее колесо насоса и ротор электродвигателя, и кожух, полость которого заливается псрекачиваемой жидкостью, or.шчаюитийся тем, что, с целью обеспечения постоянной заливки подшипников жидкостью, корпус насоса снабжен проходящим вверх, в полость электродви ателя, полым выступом, на который насажены подшипники ротора, и через выступ проходит вал, соединяющийся с ротором выше выступа, а нижний подшипник вала помещен в углублении нижней стенки корпуса насоса, постоянно залитой жидкостью.

221499

10 11
