Реферат



221504

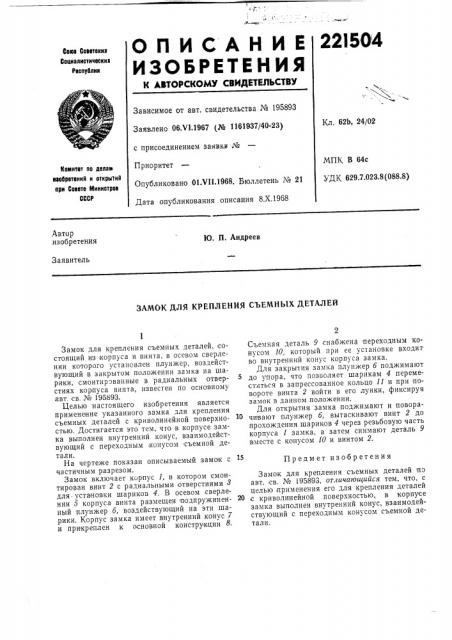

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союг Советскик

Социалистическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства № 195893

Заявлено 06.Ч1.1967 (№ 1161937/40-23) с присоединением заявки №

Приоритет

Опубликовано 01.Ч11.1968. Бюллетень № 21

Дата опубликования описания 8.Х.1968

Кл. 62Ь, 24/02

МПК В 64с

УДК 629.7.023.8 (088.8) Комитет по делам игобретениЯ и открытиЯ при Совете Министров

СССР

Автор изобретения

Ю. П. Андреев

Заявитель

ЗАМОК ДЛЯ КРЕПЛЕНИЯ СЪЕМНЫХ ДЕТАЛЕЙ

Замок для крепления съемных деталей, состоящий из корпуса и винта, в осевом сверлении которого установлен плунжер, воздействующий в закрытом положении замка на шарики, смонтированные в радиальных отверстиях корпуса винта, известен по основному авт. св. № 195893.

Целью настоящего изобретения является применение указанного замка для крепления съемных деталей с криволинейной поверхностью. Достигается это тем, что в корпусе замка выполнен внутренний конус, взаимодействующий с переходным конусом съемной детали.

На чертеже показан описываемый замок с частичным разрезом.

Замок включает корпус I, в котором смонтирован винт 2 с радиальными отверстиями 8 для установки шариков 4. В осевом сверлении 5 корпуса винта размещен подпружиненный плунжер б, воздействующий на эти шарики. Корпус замка имеет внутренний конус 7 и прикреплен к основной конструкции 8.

Съемная деталь 9 снабжена переходным конусом 10, который при ее установке входит во внутренний конус корпуса замка.

Для закрытия замка плунжер б поджимают до упора, что позволяет шарикам 4 переместиться в запрессованное кольцо II и при повороте винта 2 войти в его лунки, фиксируя замок в данном .положении.

Для открытия замка поджимают и поворачивают плунжер б, вытаскивают винт 2 до прохождения шариков 4 через резьбовую часть корпуса 1 замка, а затем снимают деталь 9 вместе с конусом 10 и винтом 2.

Предмет изобретения

Замок для крепления съемных деталей по авт. св. № 195893, orïè÷àþùèéñÿ тем, что, с целью применения его для крепления деталей

20 с криволинейной поверхностью, в корпусе замка выполнен внутренний конус, взаимодействующий с переходным конусом съемной детали.

221504

f0

Составитель Ф. Шикин

Редакio1. А. И. Шиллер Техред А. А. Камышникова Корректор Л. В. Наделяева

Заказ 2849/13 Тираж 53С Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Севова, д. 4

Типография, пр. Сапунова, 2
