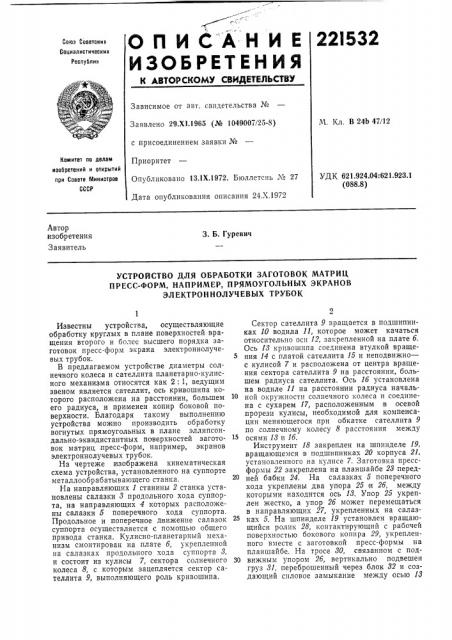

.,О П И СА Н И Е

ИЗОБРЕТЕНИЯ

221532

Союз Советскию

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл. В 24b 47/12

Заявлено 29.Х1.1965 (№ 1049007!25-8) с присоединением заявки №

Приоритет

Опубликовано 13.1Х.1972. Бюллетснь М 27

Дата опубликования описания 24.Х.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.924.04:621.923.1 (088.8) Автор изобретения

Заявитель

3. Б. Гуревич

УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ЗАГОТОВОК МАТРИЦ

ПРЕСС-ФОРМ, НАПРИМЕР, ПРЯМОУГОЛЬНЫХ ЭКРАНОВ

ЭЛЕКТРОННОЛУЧЕВЫХ ТРУБОК

Известны устройства, осуществляющие обработку круглых в плане поверхностей вращения второго и более высшего порядка заготовок пресс-форм экрана электроннолучевых трубок.

В предлагаемом устройстве диаметры солнечного колеса и сателлита планетарно-кулисного механизма относятся как 2: 1, ведущим звеном является сателлит, ось кривошипа которого расположена на расстоянии, большем его радиуса, и применен копир боковой поверхности. Благодаря такому выполнению устройства можно производить обработку вогнутых прямоугольных в плане эллипсоидально-эквидистантных поверхностей заготовок матриц пресс-форм, например, экранов электроннолучевых трубок.

На чертеже изображена кинематическая схема устройства, установленного на суппорте металлообрабатывающего станка.

На направляющих 1 станины 2 станка установлены салазки 8 продольного хода суппорта, на направляющих 4 которых расположены салазки 5 поперечного хода суппорта.

Продольное и поперечное движение салазок суппорта осуществляется с помощью общего привода станка. Кулисно-планетарный механизм смонтирован на плате 6, укрепленной на салазках продольного хода суппорта 8, и состоит из кулисы 7, сектора солнечного колеса 8, с которым зацепляется сектор сателлита 9, выполняющего роль кривошипа.

Сектор сателлита 9 вращается в подшипниках 10 водила 11, которое может качаться относительно оси 12, закрепленной на плате б.

Ось 18 кривошипа соединена втулкой вращения 14 с платой сателлита 15 и непод вижно— с кулисой 7 и расположена от центра вращения сектора сателлита 9 на расстоянии, большем радиуса сателлита. Ось 16 установлена на водиле 11 на расстоянии радиуса начальной окружности солнечного колеса и соединена с сухарем 17, расположенным в осевой прорези кулисы, необходимой для компенсации меняющегося при обкатке сателлита 9 по солнечному колесу 8 расстояния между осями 18 и 16.

Инструмент 18 закреплен на шпинделе 19, вращающемся в подшипниках 20 корпуса 21, установленного на кулисе 7. Заготовка прессформы 22 закреплена на планшайбе 28 передней бабки 24. На салазках 5 поперечного хода укреплены два упора 25 и 26, между которыми находится ось 18. Упор 25 укреплен жестко, а упор 26 может перемещаться в направляющих 27, укрепленных на салазках 5. На шпинделе 19 установлен вращающийся ролик 28, контактирующий с рабочей поверхностью бокового копнра 29, укрепленного вместе с заготовкой пресс-формы на планшайбе. На тросе 80, связанном с под30 вижным упором 26, вертикально подвешен груз 81, переброшенный через блок 82 и создающий силовое замыкание между осью 18

221532

Предмет изобретения

Ю Я д

Техред А. Камышникова Корректор Л. Царькова

Редактор Т. Данилова

Заказ 3557/4 Изд. Кв 1450 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 сателлита и упорами 25, 2б. Ось шпинделя установлена под некоторым углом к оси кулисы, обеспечивая точечный контакт между инструментом и обрабатываемой поверхностью.

Обработка начинается от вершины профиля врезанием инструмента в тело заготовки.

Оси 18 и 16 при обкатке непрерывно перемещают кулису, ось которой последовательно занимает положение нормалей к точкам эллипса 88, описываемого центром оси 18, заставляя рабочую кромку инструмента описывать эллипсоидально-эквидистантную поверхность 84, отстоящую от эллипсоидальной на расстоянии радиуса эквидистанты, соответствующего расстоянию между центром оси 18 и рабочей кромкой инструмента. Боковая поверхность матрицы образуется при включении продольного хода суппорта и обрабатывается тем же закругленным участком инструмента 18.

1. Устройство для обработки заготовок матриц пресс-форм, например, прямоугольных

4 экранов электроннолучевых трубок, устанавливаемое, в частности, на суппорте металлообрабатывающего станка, выполненное в виде планетарно-кулисного механизма, роль кривошипа,в котором играет сателлит, обкатывающийся по внутреннему венцу солнечного колеса, с подвижным центром качания кулисы, расположенным на водиле на радиусе начальной окружности солнечного колеса, отличаюи1ееся тем, что, с целью обработки вогнутых эллипсоидально-эквидистантных поверхностей, диаметры солнечного колеса и сателлита относятся как 2: 1, ведущим звеном является сателлит, ось кривошипа которого расположена на расстоянии, большем его радиуса, и установлена между двумя упорами, од ин из которых жестко связан с салазками поперечной подачи, а другой установлен подвижно на тех же салазках и прижат, на20 пример, с помощью груза к оси кривошипа.

2. Применение в устройстве по и. 1 копира боковой поверхности, устанавливаемого совместно с заготовкой изделия, для обработки угловых и переходных участков от поверхности вращения к некруглому, например прямоугольному, контуру изделия.
