Ударно-спусковой механизм самозарядного ружья

Ударно-спусковой механизм самозарядного ружья

Иллюстрации

Показать все

Реферат

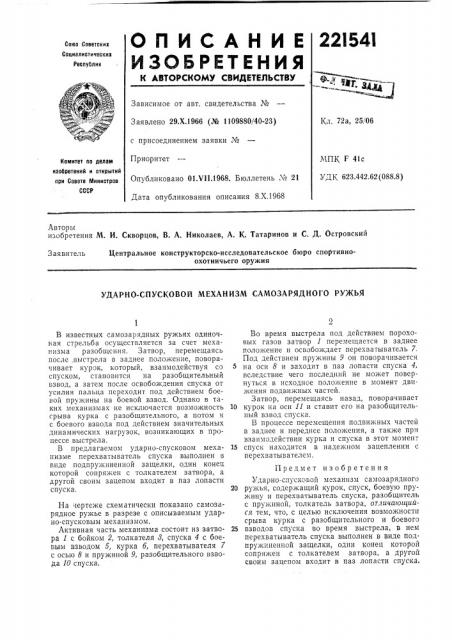

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Соеетскик

Социалистическив

Республик

Зависимое от авт. свидетельства №

Заявлено 29.Х.1966 (№ 1109880/40-23) с присоединением заявки №

Приоритет

Опубликовано 01.Ч11.1968. Бюллетень ¹ 21

Дата опубликования описания 8.Х.1968

Кл. 72а, 25/06

МПК Г 41с

УДК 623.442,62 (088.8) Комитет по делам иэобретеиий и открытий при Совете Министров

СССР

Авторы изобретения М. И. Скворцов, В. А. Николаев, A. К. Татаринов и С. Д. Островский

Центральное конструкторско-исследовательское бюро спортивноохотничьего оружия

Заявитель

УДАРНО-СПУСКОВОЙ МЕХАНИЗМ САМОЗАРЯДНОГО РУЖЬЯ

В известных самозарядных ружьях одиночная стрельба осуществляется за счет механизма разобщения. Затвор, перемещаясь после, выстрела в заднее положение, поворачивает курок, который, взаимодействуя со спуском, становится на разобщительный взвод, а затем после освобождения спуска от усилия пальца переходит под действием боевой пружины на боевой взвод. Однако в таких механизмах не исключается возможность срыва курка с разобщительного, а потом и с боевого взвода под действием значительных динамических нагрузок, возникающих в процессе выстрела.

В предлагаемом ударно-спусковом механизме перехватыватель спуска выполнен в виде подпружиненной защелки, один конец которой сопряжен с толкателем затвора, а другой своим зацепом входит в паз лопасти спуска.

На чертеже схематически показано самозарядное ружье в разрезе с описываемым ударно-спусковым механизмом.

Активная часть механизма состоит из затвора 1 с бойком 2, толкателя 8, спуска 4 с боевым взводом 5, курка б, перехватывателя 7 с осью 8 и пружиной 9, разобщительного взвода 10 спуска.

Во время выстрела под действием пороховых газов затвор 1 перемещается в заднее положение и освобождает перехватыватель 7.

Под действием пружины 9 он поворачивается на оси 8 и заходит в паз лопасти спуска 4, вследствие чего последний не может повернуться в исходное положение в момент движения подвижных частей.

Затвор, перемещаясь назад, поворачивает

10 курок на оси 11 и ставит его на разобщительпый взвод спуска.

В процессе перемещения подвижных частей в заднее и переднее положения, а также при взаимодействии курка и спуска в этот момент

15 спуск находится в надежном зацеплении с перехватывателем.

Предмет изобретения

Ударно-спусковой механизм самозарядного

20 ружья, содержащий курок, спуск, боевую пружину и перехватыватель спуска, разобщитель с пружиной, толкатель затвора, отлича ощийся тем, что, с целью исключения возможности срыва курка с разобщительного и боевого

25 взводов спуска во время выстрела, в нем перехватыватель спуска выполнен в виде подпружиненной защелки, один конец которой сойряжен с толкателем затвора, а другой своим зацепом входит в паз лопасти спуска.

221541

2 3 д

Составитель М, Конойко

Редактор А. И. Шиллер Техред Л. Я. Левина Корректор И. Л. Кириллова

Заказ 2696/10 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2
