Устройство для измерения полного времени вибрации контактов

Устройство для измерения полного времени вибрации контактов

Иллюстрации

Показать все

Реферат

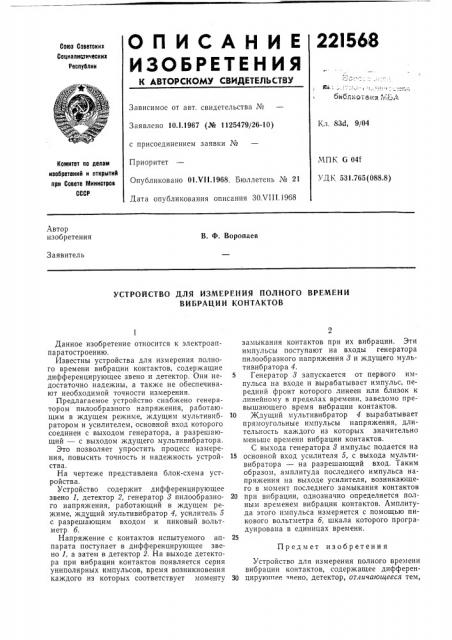

ОПИСАНИЕ

ИЗОЬРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

22I568

Союз Советских

Социалистических

Республнк биб ям фыр . .,;- д

Зависимое от авт. свидетельства №

Заявлено 10.1.1967 (№ 1125479/26-10) с присоединением заявки №

Приоритет

Опубликовано 01.VII.1968. Бюллетень № 21

Дата опубликования описания ЗО.VIII.1968

1 л. 83d, 9/04

МПК б 043

УД1, 531.765(088.8) Комитет по делам изобретений и открытиЯ прн Совете Министров

СССР

Автор изобретения

В. Ф. Ворон ае в

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОЛНОГО ВРЕМЕНИ

ВИБРАЦИИ КОНТАКТОВ

Предмет изобретения

Данное изобретение относится к электроаппаратостроению.

Известны устройства для измерения полного времени вибрации контактов, содержащие дифференцирующее звено и детектор. Они недостаточно надежны, а также не обеспечивают необходимой точности измерения, Предлагаемое устройство снабжено генератором пилообразного напряжения, работающим в ждущем режиме, ждущим мультивибратором и усилителем, основной вход которого соединен с выходом генератора, а разрешающий — с выходом ждущего мультивибратора.

Это позволяет упростить процесс измерения, повысить точность и надежность устройства.

На чертеже представлена блок-схема устройства.

Устройство содержит дифференцирующее звено 1, детектор 2, генератор 3 пилообразного напряжения, работающий в ждущем режиме, ждущий мультивибратор 4, усилитель 5 с разрешающим входом и пиковый вольтметр б.

Напряжение с контактов испытуемого аппарата поступает в дифференцирующее звено 1, а затем в детектор 2. На выходе детектора при вибрации контактов появляется серия униполярных импульсов, время возникновения каждого из которых соответствует моменту замыкания контактов при их вибрации. Эти импульсы поступают на входы генератора пилообразного напряжения 3 и ждущего мультивибр атор а 4.

Генератор 3 запускается от первого импульса на входе и вырабатывает импульс, передний фронт которого линеен или близок к линейному в пределах времени, заведомо превышающего время вибрации контактов.

10 ждущий мультивибратор 4 вырабатывает прямоугольные импульсы напряжения, длительность каждого из которых значительно меньше времени вибрации контактов.

С выхода генератора 3 импульс подается на

15 основной вход усилителя 5, с выхода мультивибратора — на разрешающий вход. Таким образом, амплитуда последнего импульса напряжения на выходе усилителя, возникающего в момент последнего замыкания контактов

20 при вибрации, однозначно определяется полным временем вибрации контактов. Амплитуда этого импульса измеряется с помощью пикового вольтметра б, шкала которого проградуирована в единицах времени.

Устройство для измерения полного времени вибрации контактов, содержащее дифферен30 цируюшее чнено, детектор, отличающееся тем, 221568

Редактор Б. Б. Федотов Техред А. А. Камышникова Корректор А, П. Татаринцева

Заказ 2372/20 Тираж 530 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография. пр. Сапунова, 2 что, с целью упрощения процесса измерения, повышения точности и надежности устройства, оно снабжено генератором пилообразного напряжения в ждущем режиме, ждущим мультивибратором и усилителем, основной вход которого соединен с выходом генератора, а разрешающий — с выходом ждущего мультивибратора.
