Реферат



22l6l6

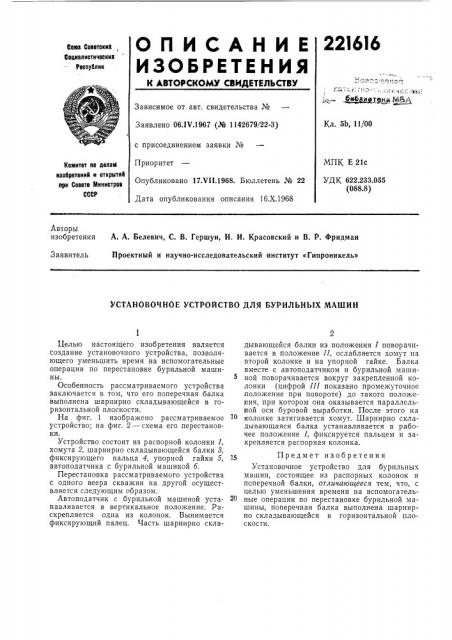

ОпНСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сею Соеетскив

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 06ЛУ.1967 (¹ 1142679/22-3) с присоединением заявки №

Приоритет

Опубликовано 17.VII.1968. Бюллетень № 22

Дата опубликования описания 16.Х.1968

Кл. 5b, 11/00

МПК Е 21с

УДК 622.233.055 (088.8) Комитет по делам иаобретений и открытий при Совете Министров

СССР

Авторь| изобретения А. А. Велевич, С. В. Гершун, И. И. Красовский и В. P. Фридман

Заявитель Йроектный и научно-исследовательский институт «Гипроникель»

УСТАНОВОЧНОЕ УСТРОЙСТВО ДЛЯ БУРИЛЬНЫХ МАШИН

Целью йастоящего изобретения является

Создание установочного устройства, позволяющего уменьшить время на вспомогательные операции по перестановке бурильной машины.

Особенность рассматриваемого устройства заключается в том, что его поперечная балка выполнена шарнирно складывающейся в горизонтальной плоскости.

На фиг. 1 изображено рассматриваемое устройство; на фиг. 2 — схема его перестановки.

Устройство состоит из распорной колонки I, хомута 2, шарнирно складывающейся балки 3, фиксирующего пальца 4, упорной гайки 5, автоподатчика с бурильной машиной 6.

Перестановка рассматриваемого устройства с одного веера скважин на другой осуществляется следующим образом.

Автоподатчик с бурильной машиной устанавливается в вертикальное положение. Раскрепляется одна из колонок. Вынимается фиксирующий палец. Часть шарнирно складывающейся балки из положения 1 поворачивается в положение II, ослабляется хомут на второй колонке и на упорной гайке. Балка вместе с автоподатчиком и бурильной машиной поворачивается вокруг закрепленной колонки (цифрой П1 показано промежуточное положение при повороте) до такого положения, при котором она оказывается параллельной оси буровой выработки. После этого на колонке затягивается хомут. Шарнирно складывающаяся балка устанавливается в рабочее положение 1, фиксируется пальцем и закрепляется распорная колонка.

15 Предмет изобретения

Установочное устройство для бурильных машин, состоящее из распорных колонок и поперечной балки, отличающееся тем, что, с целью уменьшения времени на вспомогательные операции по перестановке бурильной машины, поперечная балка выполнена шарнирно складывающейся в горизонтальной плоскости.

221616

Фия ..:

Составитель М. Рогач

Редактор С. И. Строкина Текред Т. П. Курилко Корректор А. П. Татаринцева

Заказ 2859 11 Тираж 530 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий ири Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, ир. Сап ова, 2
