Реферат

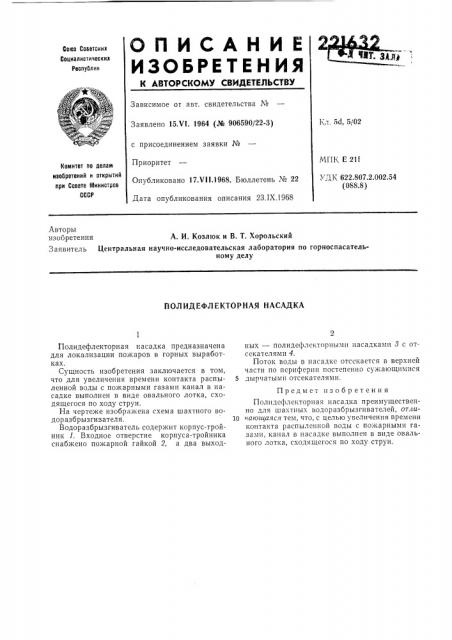

ОПИСАНИЕ 2

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 5d, 5/02

Заявлено 15 т/1. 1964 (№ 906590/22-3) с присоединением заявки №

Приоритет

Опубликовано 17.VII.1968. Бюллетень ¹ 22

Дата опубликования описания 23,IX.1968

МПК E 21f

Комитет по делам изобретений и открытий при Совете Министров

СССР ъ ДК 622.807.2.002л4 (0SS.8) Авторы изобретения А. И. Козлюк и В. T. Хорольский

Заявитель Центральная научно-исследовательская лаборатория по горноспасательному делу

ПОЛ ИДЕФЛ ЕКТОРНАЯ НАСАДКА

Полидефлекторная насадка предназначена для локализации пожаров в горных выработках.

Сущность изобретения заключается в том, что для увеличения времени контакта распыленной воды с пожарными газами канал в насадке выполнен в виде овального лотка, сходящегося по ходу струи.

На чертеже изображена схема шахтного водор азбрызгивателя.

Водоразбрызгиватель содержит корпус-тройник 1. Входное отверстие корпуса-тройника снабжено пожарной гайкой 2, а два выходных — полидефлскторными насадками 8 с отсекателями 4.

Поток воды в насадке отсскается в верхней части по периферии постепенно сужающимися

5 дырчатыми отсекателями.

Предмет изобретения

Полидефлекторная насадка преимущественно для шахтных водоразбрызгнвателей, отли10 «aioyaяся тем, что, с целью увеличения времени контакта pBCkkbl I HkkOA BOgbk C IIOkk BpklbIMH газами, канал в насадке выполнен в виде овального лотка, сходящегося по ходу струи.

221633 ема уас ре3еления ЮоЯ
